Способ изготовления светлых порошков для приготовления суспензий, используемых при магнитной дефектоскопии

Способ изготовления светлых порошков для приготовления суспензий, используемых при магнитной дефектоскопии

Иллюстрации

Показать все

Реферат

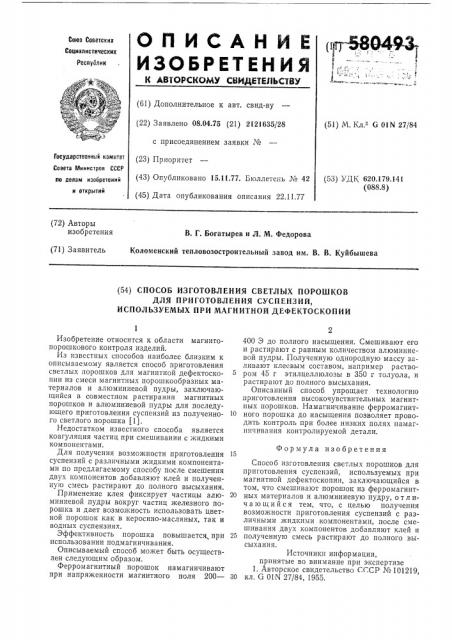

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (гвао493

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 08.04.75 (21) 2121635/28 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.11.77. Бюллетень № 42 (45) Дата опубликования описания 22.11.77 (51) М. Кл.а G 01N 27/84

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 620.179,141 (088.8) (72) Авторы изобретения

В. Г. Богатырев и Л. М. Федорова (71) Заявитель Коломенский тепловозостроительный завод им. В. В. Куйбышева (54) СПОСОБ ИЗГОТОВЛЕНИЯ СВЕТЛЫХ ПОРОШКОВ

ДЛЯ ПРИГОТОВЛЕНИЯ СУСПЕНЗИЙ, ИСПОЛЬЗУЕМЫХ ПРИ МАГНИТНОЙ ДЕФЕКТОСКОПИИ

Изобретение относится к области магнитопорошкового контроля изделий.

Из известных способов наиболее близким к описываемому является способ приготовления светлых порошков для магнитной дефектоскопии из смеси магнитных порошкообразных материалов и алюминиевой пудры, заключающийся в совместном растирании магнитных порошков и алюминиевой пудры для последующего приготовления суспензий из полученного светлого порошка (1).

Недостатком известного способа является коагуляция частиц при смешивании с жидкими компонентами.

Для получения возможности приготовления суспензий с различными жидкими компонентами по предлагаемому способу после смешения двух компонентов добавляют клей и полученную смесь растирают до полного высыхания.

Применение клея фиксирует частицы алюминиевой пудры вокруг частиц железного IIOрошка и дает возможность использовать цветной порошок как в керосино-масляных, так и водных суспензиях.

Эффективность порошка повышается„при использовании подмагничивания.

Описываемый способ может быть осуществлен следующим образом.

Ферромагнитный порошок намагничивают при напряженности магнитного поля 200—

400 Э до полного насыщения. Смешивают его и растирают с равным количеством алюминиевой пудры. Полученную однородную массу заливают клеевым составом, например раствором 45 г этилцеллюлозы в 350 г толуола, и растирают до полного высыхания.

Описанный способ упрощает технологию приготовления высокочувствительных магнитных порошков. Намагничивание ферромагнит10 ного порошка до насыщения позволяет проводить контроль при более низких полях намагничивания контролируемой детали.

Формула изобретения

Способ изготовления светлых порошков для приготовления суспензий, используемых при магнитной дефектоскопии, заключающийся в том, что смешивают порошок из ферромагнит20 ных материалов и алюминиевую пудру, о т л ич а |о шийся тем, что, с целью получения возможности приготовления суспензий с различными жидкими компонентами, после смешивания двух компонентов добавляют клей и

25 полученную смесь растирают до полного высыхания.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 101219, 30 кл. G 01N 27/84, 1955.
