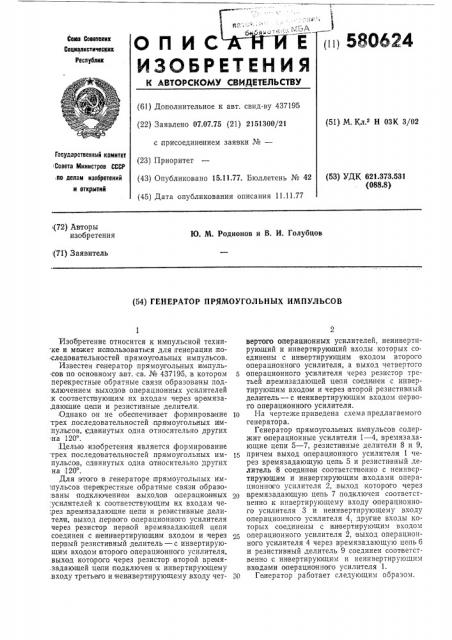

о п и с гтт

ИЗОБРЕТЕНИЯ (ц 58О624

Союз Соеетоких

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 437195 (22) Заявлено 07.07.75 (21) 2151300/21 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 15.11.77. Бюллетень № 42 (45) Дата опубликования описания 11.11.77 (51) М. Кл.а Н 03К 3/02

Гасударстеенный комитет

Саеета Министрое СССР ,ла делам изобретений и открытий (53) УДК 621.373.531 (088.8) (72) Авторы изобретения

Ю. M. Родионов и В. И. Голубцов

:(71) Заявитель (54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ

Изобретение относится к импульсной техни ке и может использоваться для генерации;последовательностей прямоугольных импульсов.

Известен генератор прямоугольных ияпульсо в по основному а вт. св. № 437195, в котором 5 перекрестные обратные связи образованы подключением выходов операционных усилителей

:к соответствующим их .входам через времяза.дающие цепи и резистивные делители.

:Однако он не обеспечивает формирова ние 10 трех .последовательностей прямоугольных HlMпульсов, ддвинутых одна относительно других

:на 120 .

Целью изобретения является формирование трех:последовательностей прямоугольных им- 15 пульса в, сдвинутых одна относительно других на 120 .

Для этого в;генераторе;прямоугольных им.:пульсов перекрестные обратные связи образо:ваны подключением выходов операционных усилителей к соответствую щам их входам че;рез времязадающие цепи и резистивные делители, выход перво го операционного усилителя через резистор первой время задающей цепи соединен с IHBHHвертирующим входом и через первый резистиэный делитель — с инвертирующим входом второ го операционно го усилителя, выход которого через резистор второй время.задающей цепи подключен к инвертирую щему входу третьего и неинвертирующему входу чет- 30 вертого операционных усилителей, неинвертнрующий и инвертирующий входы которых соединвны с инвертирующим входом второго операционно)го усилителя, а выход четвертого операционного усилителя через резистор третьей времязадающей цепи соединен с инвертирующим входо м и через второй резистивный делитель — с неинвертирующим входом .первого операционного усилителя.

На чертеже приведена схема предлагаемого тенератора.

Генератор прямоугольных импульсов содержит операционные усилители 1 — 4, времязадающие цепи 5 — 7, резисти вные делители 8 и 9, причем выход операционно1го усилителя 1 через времязадающую цепь 5 и резистивный делитель 8 соединен соответственно с неннвертирующим и инвертирующим входами операционного усилителя 2,:выход которого через времязадающую цепь 7 подключен соответственно к инвертирующему входу операционного усилителя 3 и неинвертирующему входу операционного усилителя 4, другие входы которых соединены с инвертирующим входом операционного усилителя 2, выход операционного усилителя 4 через времязадающую цепь б и резистиэный делитель 9 соединен соот ветственно с ин вертирукнщим н неинвертирующим входами операционного усилителя 1.

Генератор работает следующим образом.

580624

Формула изобретения

Составитель А. Степанов

Техред Н. Рыбкина

Корректор Л. Котова

Редактор В. Смирягина

Заказ 2457/4 Изд. № 890 Тираж 1080

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2.

Пред положим в некоторый, момент времени на выходах операционных усилителей 1 — 3 .высокий потенциал, поэтому напряжение гистерезиса, формируемое резистивным делителем 9 на неинвертирующем входе операционно го усилителя 1 минвмально, а напряжение,гистерезиса, формируемое резистивным делителем 8 на соответствующих входах операционных усилителей 2 — 4, максимально. Конденсатор |времязадающей цвпи 7 заряжается в течение некоторого:промежутка времени до величины положительно го напряжения гистерезиса, после чего на .выходах операционных усилителей

3 и 4 появятся соответственно низкий и высокий потенциалы. Напряжение гистерезиса на неиквертируюпщем входе операционно1го усилителя 1 .станет положительным и начнет заряжаться конденсатор времязадающей цепи 6.

Когда напряжение на нем сравняется с положительны м напряжением гистерезиса, на выходе операционного усилителя,1 установится низкий потенциал, напряжение гистерезиса;на соответствующих входах о перационных усилителей 2 — 4 станет отрицательным — начнет разряжаться конденсатор времязадающей цепи 5 и, когда напряжение на нем сравняется с отрицательньвм на пряжением гистерезиса, на выходе операционного усилителя 2 установится низкий потенциал.

Далее процесс генерации протекает аналогично, с учетом изменения всех положительных напряжений на отрицательные, процессов заряда конденсаторов на процессы разряда и т. д. При идентичности параметров времязадающих цепей 5 — 7 и ре|зистивных делителей

8 и 9 на выходах операционных усилителей

5 1 — 3 наблюдаются последовательности импульсов, сдвинутые одна относительно других н а .120 .

Генератор прямоугольных импульсо в по авт. ов. № 437 li95, отличаю щийся тем, что, с целью формирования трех последователь ностей пря моугoJIbHbIx им пульсов, сдвинутых од15 на относительно других на 120, в:нем выход первого операционного усилителя через резистор первой времязадающей цепи соединен с неинвертирующим входом и через .первый резистивный делитель — с ин вертирующим входо|м второго операционного усилителя, выход кото1ро го через резистор второй времязадающей цепи подключен к ин вертирующему входу третьего и неинвертирующему входу четвертого о перационных усилителей, неинвертирующий и инвертирующий входы которых соединены с,и н вертирующим входом второго операционного усилителя, а выход четвертого о перационного усилителя через резистор третьей времязада1ощей цепи соединен с инвертирующим входом и через второй резистивный делитель — с неинвертирующим входом перьвого операционного усилителя.
