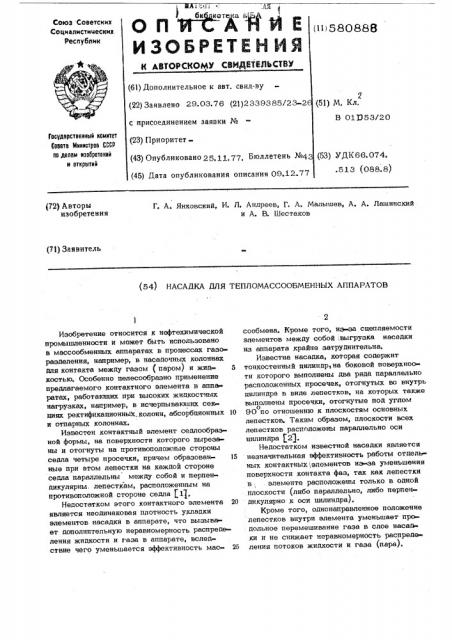

О П ЪГ . "А"Й М Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (11! 580888 (61) Дополнительное к авт. свид-ву (22) Заявлено 29.03.76 (21)2339385/23-2 с присоединением заявки № (23) Приоритет2 (51) М. Кл.

В 01553/20

Государственный комитет

Совета й1иниотроа СССР по делам изобретений и открытии (43) Опубликовано 25.11.77, Бюллетень №43 (53) УДК66.074. .513 (088.8) (45) Цата опубликования описания 09.12.77

Г. А. Янковский, И, Л. Андреев, Г. A. Малышев, A. A. Лашинский и А. В. Шестаков (72) Авторы изобретения (71) Заявитель (54) НАСАДКА ДЛЯ ТЕПЛОМАССООБМЕННЫХ АППАРАТОВ

Изобретение относится к нефтехимической промышленности и может быть использовано в массообменных аппаратах в процессах газоразделения, например, в насадочных колоннах для контакта между газом (паром) и жид- 5 костью. Особенно целесообразно применение предлагаемого контактного элемента в аппа ратах, работаюших при высоких жидкостных нагрузках, например, в исчерпываюших секциях ректификационных, колонн, абсорбционных 10 и отпарных колоннах.

Известен контактный элемент седлообраз ной формы, на поверхности которого вырезаны и отогнуты на противоположные стороны седла четыре просечки, причем образован- 15 ные при этом лепестки на каждой стороне седла параллельны между собой и перпендикулярны. лепесткам, расположеннътм на противоположной стороне седла (1$.

Недостатком этого контактного элемента 20 является неодинаковая плотность укладки элементов насадки в аппарате, что вызывает дополнительную неравномерность распределения жидкости и газа в аппарате, вследствие чего уменьшается эффективность мас- 25 сообмена. Кроме того, иэ-за сцепляемости элементов между собой;выгрузка насадки из аппарата крайне затруднительна.

Известна насадка, которая содержит тонкостенный цилиндр,на боковой поверхности которого выполнены два ряда параллельно расположенных просечек, отогнутых во внутрь цилиндра в виде лепестков, на которых также выполнены просечки, отогнутые под углом о

90 по отношению к плоскостям основных лепестков, Таким образом, плоскости всех лепестков расположены параллельно оси цилиндра (21.

Недостатком известной насадки является незначительная эффективность работы отдельных контактных, элементов иэ-эа уменьшения поверхности контакта фаз, так как лепестки в, элементе расположены только в одной .плоскости (либо параллельно, либо перпендикулярно к оси цилиндра).

Кроме того, однонаправленное положение лепестков внутри элемента уменьшает продольное е газа в слое насадки и не снижает неравномерность распределения потоков жидкости и газа (пара),
