Реферат

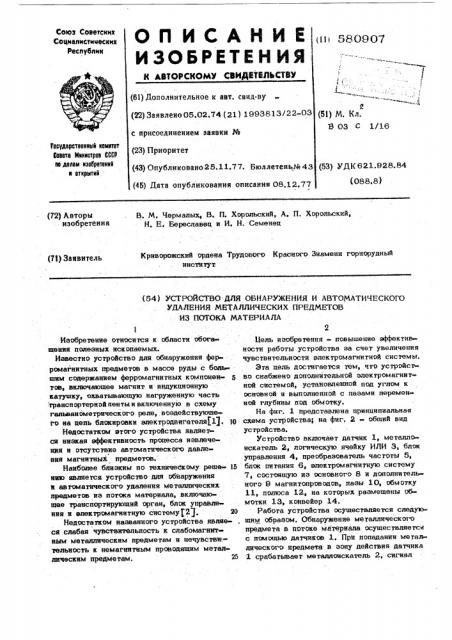

Союз Советских

Социалистических

Республик

О П M С A Н И Е „„580907

ИЗОБРЕТЕН Ия

/ и .-1

К АВТОРСКОМУ СВИДИТИ)ЬСТВУ (6!) Дополнительное к авт. санд-ву (22) Заявлено 05.02.74 (21) 1993813/22-03 с присоединением заявки № (23) Приоритет (43) Опубликовано 25,11.77. Бюллетень}й 43 (5)) М, Кл.

8 03 С 1/16

Гасударственный квинтет

Свввтв Миннстрвв СССР вв делам нэабрвтеннй и открытий (53) УДК 621.928.84 (O88.8) (45) Дата опубликования описания 08,12.77 (72) Авторы изобретения

В. М. Чермалых, Bå П. Хорольскийр AÔ П. Хорольский, Н. Е. Береславец и И. Н. Семенец

Криворожский ордена Трудового Красного Знамени горнорудный институт (7)) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ И АВТОМАТИЧЕСКОГО

УДАЛЕНИЯ МЕТАЛЛИЧЕСКИХ ПРЕДМЕТОВ

ИЗ ПОТОКА МАТЕРИАЛА

Изобретение относится к области обога щения полезных ископаемых.

Известно устройство для обнаружения ферромагнитных предметов в массе руды с большим содержанием ферромагнитных компонен тов, включающее магнит и индукционную катушку, охватывающую нагруженную часть .транспортерной пенты и вкпюченную в схему гальванометрического реле, воздействующего на цепь блокировки электродвигателя(1). Н}

Недостатком этого устройства являе1 ся низкая эффективность процесса иэвлечеиня и отсутствие автоматического давления магнитных предметов.

Наиболее близким по техническому реше- 15 нию является устройство для обйаружения и автоматического удаления металлических предметов иэ потока материала, включающее транспортирующий орган, блок управления и электромагнитную систему 2 ) . 20

Недостатком названного устройства являе» ся слабая чувствительность к слабомагнит ным металлическим предметам и нечувстви,тельность к немагиитным проводящим метал лическим предметам. 25

Uemü изобретения - повышение эффективности работы устройства за счет увеличения чувствительности электромагнитной системы.

Эта цель достигается тем, что устройся во снабжено дополнительной электромагнитной системой, установленной под углом к основной и выполненной с пазами переменной глубины под обмотку.

На фнг. 1 представлена принципиальная схема устройства; на фиг. 2 общий внд устройства.

Устройство включает датчик 1, металлоискатель 2, логическую ячейку ИЛИ 3, блок управления 4, преобразователь частоты 5, блок питания 6, электромагнитную систему

7, состоящую иэ основного 8 и дополнительного 9 магнитопроводов, пазы 10, обмотку

11, полюса 12, на которых размещены обмотки 13, конвейер 14.

Работа устройства осуществляется следующим образом. Обнаружение металлического предмета в потоке матеуиала осуществляется с помощью датчиков 1. Прн попадании металлического предмета в зону действия датчика

:1 срабатывает металлоискатель 2, сигнал

580907 з

Которого через логическую пеночку 3 вызывает включение блока управления 4. Блок управления 4 включает преобразователь часть ты 5, нагрузкой которого является обмотка

1Э, и блок питания 6, нагрузкой которого является обмотка 11. При этом основная магнитная система 8 создает импульсное электромагнитное поле, а дополнительная магнитная система 9 создает бегушее электромагнитное поле. 10

Импульсивна магнитное поле изменяет траекторию двимвния металлического арггеМета, перемешан его Ь вону бегушего электромагнитного полну rrog действием которого металлический предмет переметает ся к разгрузочному конвейеру 14. Выполнение пазов 101перввюнной глубины, увеличй» влюшейся по ходу движения магнитного 4а ма риала способствует ослаблению магнит- у ного поля в этом же направлении и разгруэ» ке металлических предмети на койюйер.

Таким образом, снабженйе устройства для обнаружения и автомвтическэго удаления, металлических предметов ив потока мате 25 риала дополнительной электромагнитной системой, устакорлвнной под углом к осиовной н выполненной с пазами переменной глубины под обмотку, способствует повышению эффективности работы ycrpohcrsa.

Формула иэобре гения

Устройство для обнаружения и автомат» ческого удаления . металлических предметов ие амока материал@, включавшее транс портируюаий орган, блок управления и елекъражагнитнув систему, о т л и ч а ю щ е ес я тему чтоу с целью повышения эф ек тивности работы устройства эа счет уве личения чувствчтельности электромагнитной системы, . жо .снабжено дополнительной электромЫнйч ой: системой, устаиовлэн1 ной под углом к цеиМнай и выпопненной. с пааамн перемеииЖ Мубины под обмотку.

Источники ииформапии, принятые so вни мание при экспертизе.

1. Авторское свидетельство l4 105854 кл. З ОЗ С 1/16, 1955.

2. Каталог Ворошиловградского завода им. Пархоменко, Электромагнитные машины, 1973, с. 20.
