Реферат



Союз Советских

Социалистических

Республик

СПИ

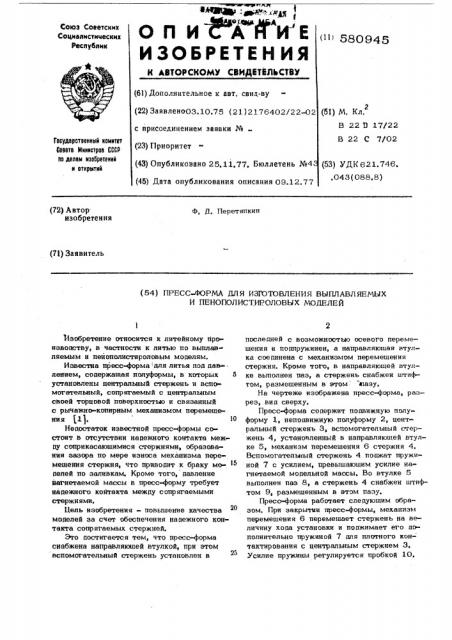

ИЗОБРЕТЕН Ия ("1 580945

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, саид-ву (22) Заявлено03,10.75 (21) 2176402!22-02 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.11.77, Бюллетень №4 (4б) Дата опубликования описания 09.12.77 (Я) М. Кл.

В 22 Э 17/22

В 22 С 7/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.746. ,043(088,8) (72) Автор изобретения

Ф, g, Перетяпкин (71) Заявитель (54) ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ВЫПЛАВЛЯЕМЫХ

И ПЕНОПОЛИСТИРОЛОВЫХ МОДЕЛЕЙ

Изобретение относится к литейному производству, в частности к литью по выплавляемым и пенополистироловым моделям.

Известна пресс-форма для литья под давлением, содержащая полуформы> в которых 5 установлены центральный стержень и вспомогательный, сопрягаемый с центральным своей торцовой поверхностью и связанный с рычажно-копирным механизмом перемещения (1).

Недостаток известной пресс-формы состоит в отсутствии надежного контакта между соприкасающимися стержнями, образования зазора по мере износа механизма перемещения стержня, что приводит к браку мо- 1о делей по заливкам. Кроме того, давление нагнетаемой массы в пресс-форму требует надежного контакта между сопрягаемыми стержнями.

Цель изобретения - повышение качества моделей за счет обеспечения надежного контакта сопрягаемых стержней.

Это достигается тем, что пресс--форма снабжена направляющей втулкой, при этом вспомогательный стержень установлен в последней с возможностью осевого перемещения и подпружинен, а направляющая втулка соединена с механизмом перемещения стержня. Кроме того, в направляющей втулке выполнен паз, а cTBp}KBHb снабжен штиф« том, размещенным в этом атазу, На чертеже изображена пресс-форма, разрез, вид сверху.

Пресс-форма содержит подвижную полуформу 1, неподвижную полуформу 2, центральный стержень 3, вспомогательный стержень 4, установленный в направляющей втулке 5, механизм перемещения 6 стержня 4, Вспомогательный стержень 4 поджат пружиной 7 с усилием, превышающим усилие нагнетаемой модельной массы. Во втулке 5 выполнен паз 8, а стержень 4 снабжен штифтом 9, размещенным в этом пазу.

Пресс-форма работает следующим образом, При закрытии пресс-формы, механизм перемещения 6 перемешает стержень на величину хода установки и поджимает его до полнительно пружиной 7 для плотного контактирования с центральным стержнем 3.

Усилие пружины регулируется пробкой 10.

58Ои Ь

Поворот стержня 4 относительно втулки 5 исключается благодаря наличию штифта 9„ размещенного в пазу 8. /

Пресс-форма обеспечивает снижение бра- ка моделей по заливкам и повышает надежность ее работы.

Формула изобретения

1. Пресс-форма для изготовления выплавляемых и пенополистирэловых моделей, содержашая полуформы с установленными s них о центральным стержнем и вспомогательным, сопрягаемым своей торцовой поверхностью с центральным стержнем и механизмом переме щения вспомогательного стержня, о т л ич а ю ш а я с я тем, что, с целью повы» !

5 шения качества моделей, она снабжена направляюшей втулкой, при этом вспомогател ный стержень установлен в последней с возможностью осевого перемещения и подпружинен, а направлявшая втулка соединена с механизмом перемещения вспомогательного стержня.

2. Пресс-форма по и. 1 о т л и ч а юш а я с я тем, что s направляюйей втулке выполнен паз, а вспомогательный стержень снабжен штифтом, размешенным в этом пазух

Источники информации, принятые во внимание при экспертизе:

1. Литье под давлением. Инженерная мо нография пэд.ред. Л. И, Винберга, "Машгиз", М., 1967, стр. 278, фиг. 161.
