Способ изготовления бандажированных валков

Способ изготовления бандажированных валков

Иллюстрации

Показать все

Реферат



с оюэ з —, т из. ° - c,oê .я ли т=н.. 4БА

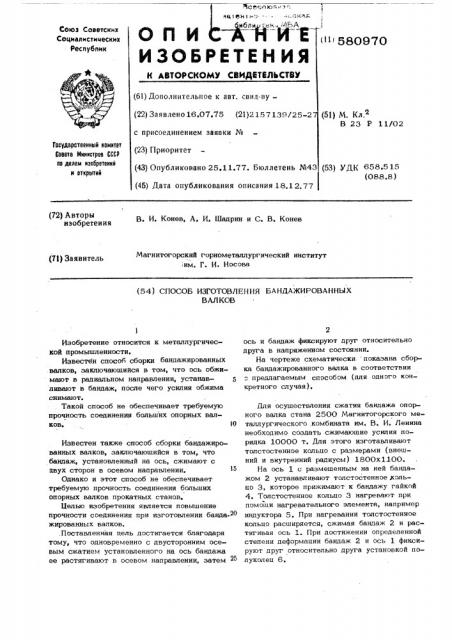

Союз Советских

Социалистических

Республик (" 580970

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено16.07.75 (21)2157139/25-2 с присоединением заявки № (23) Приоритет (43) Опубликовано 25,11.77. Бюллетень N43 (45) Дата опубликования описания 18.12,77 (51) М. Кл, В 23 Р 11/02

Гооударотеенный номнтет

Совота Мнннстров СССР оо делам нэаоретеннй и открытий (53) УДК 658.515 (088.8 ) Магнитогорский горнометаллургический институт им. Г. И. Носова (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ БАНДАЖИРОВАННЫХ

ВАЛКОВ ось и бандаж фиксируют друг относительно друга в напряженном состоянии.

На чертеже схематически. показана сборка бандажированного валка в соответствии

". предлагаемым способом (для одного конкретного случая).

Изобретение относится к металлургической промышленности.

Известе н способ сборки бандажированных валков, заключаюшийся в том, что ось обжимают в радиальном направлении, устанавливают в бандаж, после чего усилия обжима снимают.

Такой способ не обеспечивает требуемую прочность соединения больших опорных валков. l0

Для осушествления сжатия бандажа опорного валка стана 2500 Магнитогорского металлургического комбината им. В. И. Ленина необходимо создать сжимаюшие усилия порядка 10000 т. Для этого изготавливают толстостенное кольцо с размерами (внешний и внутренний радиусы) 1800xl100.

На ось 1 с размешенным на ней бандажом 2 устанавливают толстостенное кольцо 3, которое прижимают к бандажу гайкой

4. Толстостенное кольцо 3 нагревают при помоши нагревательного элемента, например индуктора 5. При нагревании толстостенное кольцо расширяется, сжимая бандаж 2 и растягивая ось 1. При достижении определенной степени деформации бандаж 2 и ось 1 фиксируют друг относительно друга установкой полуколец 6.

Известен также способ сборки бандажированных валков, заключаюшийся в том, что бандаж, установленный на ось, сжимают с двух сторон в осевом направлении.

15.

Однако и этот способ не обеспечивает требуемую прочность соединения больших опорных валков прокатных станов.

Целью изобретения является повышение прочности соединения при изготовлении банда- " жированных валков. .Поставленная пель достигается благодаря тому, что одновременно с двусторонним осевым сжатием установленного на ось бандажа ее растягивают в осевом направлении, затем 25 (72) Авторы изобретения

В. И. Конев, А. И. Шадрин и С. В. Конев

580970

Составитель И. Басова

Редактор Г. Котельский Техред 3. Фанта Корректор П. Макаревич

Заказ 4473/11 Тираж 1207 Подписное

1ЯНИИГ1И Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «11атент, г. Ужгород, ул. Проектная, 4

Максимальные усилия, развиваемые нагретым толстостенным кольцом при условии жесткого зашемления его торцов, находятся по формуле: р -в т 4 к., к ) л где P — усилие, развиваемое за счет тепловой, деформации кольца;

Š— модуль упругости; ,< — козффициент линейного расширения материала кольца;

jt — наружный радиус кольна;

R>- внутренний радиус кольца;

Т- разница температур толстостенного кольца в начале и конце нагрева.

Размеры толстостенного кольца выбираются в соответствии с размерами бандажированного валка. Для опорного валка стана

2500 ММК приняты R =1800 мм, kg =1100 мм. Согласно приведенной выше о формупе получим при Т=300 С.Р=10000 т.

С учетом деформаций оси, бандажа, толстостенного кольца и гайки оказывается, что реализуется только четверть усилия, развиваемого кольцом, т.е. бандаж будет сжат силой в 2500 т, что создаст напряжения сжатия в бандаже валка, учитывая его размеры, в 400 кг/:м

После нагрева толстостенного кольца взаимное положение бандажа и оси фиксируют установкой полуколец. Затем охлаждают толстостенное кольцо и снимают его c оси валка.

Формула изобрет ения

Способ изготовления бандажированных

15 валков, заключающийся в том, что установленный на ось бандаж сжимают с двух сторон в осевом направлении, о т л и ч а юшийся тем, что, с целью новышения прочности соединения, одновременно со сжа2О тием бандажа ось растягивают в осевом направлении, затем ось и бандаж фиксируют друг относительно друга в напряженном состоянии.
