Устройство для закрывания канатного проема подъемной машины
Иллюстрации
Показать всеРеферат
Союз Советских
Социалистических
Республик

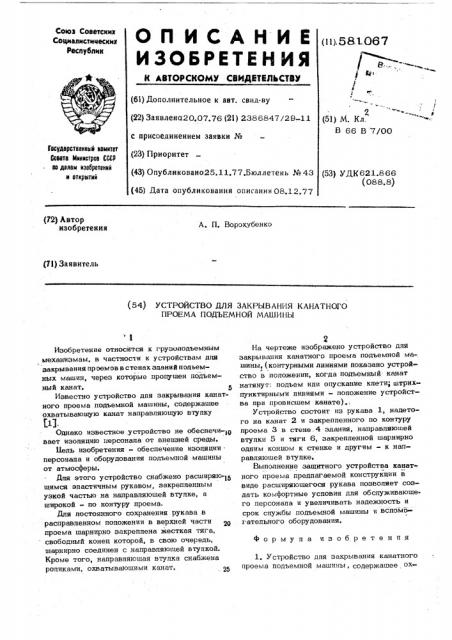

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11). 5B 1.067
j рт1
I
4 ° Ф (61) Дополнительное к авт. свил-ву (22) Заявлена 20.07.76 (21) 2386847/29-11 с присоединением заявки № (23} Приоритет (43) Опубликовано25.11,77,Бюллетень № 43 (5l) М. K„"
В 66 В 7/00
Гасударственным камнтет
Севета Мнннетрав СССР
IN делам нэабретеннй и открытий (53) УДК621.866 (088.8) (45) Дата опубликования описании 08.12,77 (72) Автор изобретения
А. П. Ворохубенко
{71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАКРЫВАНИЯ КАНАТНОГО
ПРОЕМА ПОДЪЕМНОЙ МАШИНЫ
Изобретение относится к грузоподъемным механизмам, в частности к устройствам дпя закрывания проемов в стенах зданий подьемных машин, через которые пропушен подъемный канат, 5
Известно устройство дпя закрывания канатного проема подъемной машины, содержашее охввтываюшую канат нвправляюшую втулку
И.
Однако известное устройство не обеспечи-Io вает изоляцию персонала от внешней среды.
Бель изобретения « обеспечение изоляции персонала и оборудования подъемной машины от атмосферы.
Дпя этого устройство снабжено расширяю-и шимся эластичным рукавом, закрепленным узкой частью на нвнравпяюшей втулке, а широкой - по контуру проема.
Дпя постоянного сохранения рукава в расправленном положении в верхней части проема шарнирно закреплена жесткая тяга, свободный конец которой, в свою очередь, шарнирно соединен с направпяюшей втулкой.
Кроме того, направпяюшая втулка снабжена роликами, охватываюшими канат. 25
На чертеже изображено устройство дпя закрывания канатного проема подъемной машины, (контурными линиями показано устрой> ство вположении,,когда подъемный канат натянут: подъем ипи опускание кпети; штрихпунктирными пиниями — положение устройства при провисшем канате).;
Устройство состоит из рукава 1, надетого на канат 2 и закрепленного по контуру проема 3 в стене.4 здания, направпяюшей втулки 5 и тяги 6, закрепленной шарнирно одним концом к стенке и другим — к направпяюшей втулке.
Выполнение защитного устройства канат ного проема предлагаемой конструкции в виде расширяюшегося рукава позволяет создать комфортные усповия дпя обслуживающего персонала и увеличивать надежность и срок службы подъемной машины и вспомо- гательного оборудования.
Формула изобретения
1. Устройство для закрывания канатного проема подъемной машины, содержашее, ох581067
Составитель В. Еременко
Редактор Н. Козлова ТехрепН. Анпрейчук Корректор С. Гарасиняк
Заказ 4501/17 Тираж 1057 Подписное
ШАТИИ П! 1 Государственного комитета Совета Министров СССР но деплм изобретений и открытий
13 3035, Москва, ?К-35, Раущская наб., д, 4/5
Фппнап Ill!f1 "Патент", г. Ужгород, уп. Проектная, 4 ватываюшук канат направпяюыую втунку, отпичаюшееся тем, то, сцепыо изопяции нерсонапа и оборудован и подъемной машины от атмое еры, оно снабжено расширяюшимся эпастичным рукавом, закреппенным узкой частью на направляющей втулке, и широкой — по контуру проема, 2. Устройство по и. 1, о т и и ч а юш е е с я тем, что, с цепью постоянного сохранения рукава в расправпенном положении, рв верхней части нооема шарнирно закреппена
4 жесткая тяга, свободный конец которой, в свою очередь, шарнирно соединен с направ няюшей втупкой.
3. Устройство по п. 1, о т п и ч а юш е е с я тем, что направпяюшая втулка снабжена ропиками. охватывающими канат.
Исто шики информации, принятые во внимание,пои экспертизе:
1. Патент Cll!A ¹ 21 90880, кл. 254-1 90.
20.04 40
