Форма для электропрогрева газобетонных смесей

Форма для электропрогрева газобетонных смесей

Иллюстрации

Показать все

Реферат

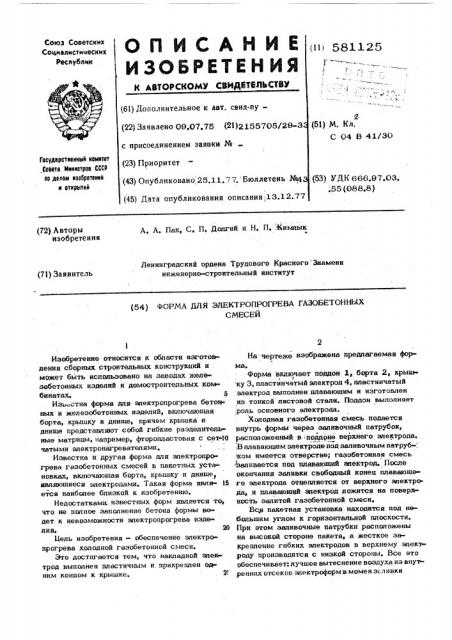

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДВТВДЬСТВУ

Союз Советских

Социалистических республик

581125

1 1, (61) Дополнительное к авт. свид-ву(22) Занвлено 09.07.75 (21)2155705У20-3 с присоединением заявки № (23) Приоритет

2. (51) М. Кл.

С 04 В 41/30

Гоауавротвенный номнтет

Совете ЭЬннотров СССР оа делен нзобретеннй м открнтнй (43) Опубликовано 25.11,77. Бюллетень Ив4 (53) УДК 666.97.03. ,55 (088.8) (45) Дата опубликования описания,13.12.77

А, А. Пак, С, П, Долгий и Н. П..Кимлык (72) Авторы изобретения

Ленинградский ордена Трудового Красного Знамени инженерно-строительный институт (71} Заявитель (54) ФОРМА ДЛЯ ЭЛЕКТРОПРОГРЕВА ГАЗОБЕТОННЫХ

СМЕСЕЙ

Изобретение относится к области иэготов ления сборны:х строительных конструкций и макет быть использовано на заводах железобетонных иэделий и домостроительных «ом бинатах. 5

Изьстна форма для алектропрогрева бетонных к железобетонных изделий, включающая борта, крышку и днище, причем крышка и днище представляют собой гибкие разделитель иые матрицы, нанример, фторопластовая с сет-Я чатыми электронагревателями, Известна и другая форма для электропро грена газобетонных смесей в пакетных установках, включающая борта, крышку и днище являющиеся электродами. Такая форма явля- и ется наиболее близкой к изобретению.

Недостатками, известных форм является то, что Be полное заполнение бетона формы Ведет к невозможности алектропрогрева изделияа Ю

Цель изобретении — обеспечение алектропрогрева холодной газобетонной смеси.

Это достигается тем, что накладной алек трод выполнен пластичным и прикреплен одним концом к крышке. рс

На чертеже изображена предлагаемая форма.

Форма включает поддон 1, борта 2, крышс ку 3, пластинчатый электрод 4, пластинчатый электрод выполнен плавающим и изготовлен из тонкой листовой стали. Поддон выполняет

;роль основного электрода.

Холодная газобетонная смесь подается внутрь формы через заливочный патрубок, расположенный в поддоне верхнего электрода. .В плавающем электроде нод заливочным натруб-; ком имеется отверстие; гаэобетонная смесь заливается под плавающий электрод, После окончания заливки свободный конец плавающего электрода отцепляется от верхнего электрода, и плавающий электрод ложится на поверя ность залитой газобетонной смеси.

Вся пакетная установка находится под небольшим углом к горизонтальной плоскости.

При этом эаливочные патрубки расположены на высокой стороне пакета, а жесткое закрепление гибких алектродов в верхнему алект

;роду производится с низкой стороны. Все ато обеспечивает: лучшее вытеснение воздуха из внут,ренних отсеков алектроформ в момен заливки

5S1125

Ш И!И! IH Заказ 4508/20 Тираж 764 Подписное

Фн.пг л П) И1 )!агент, г. Ужгород, ул. Проектная, 4 и вспучивания гаэобетонной смеси; абсолют ное прилег. ние гибкого плавающего электрода всей плоскостью к верхнему эпектроду к моменту окончания вспучивания гаэомассы и полного заполнения его внутренней плоскоо. 5 ти формы, 11ри подключении поддонов к источнику электроэнергии переменный электрический ток проходит через бетонную смесь сначала между плавающим и нижним электродами. Ila 16 о достижению в бетоне температуры 40 - 50 С, при которой начинается интенсивное гаэовыделение, прогрев прекращают. Разогретая гаэобетонная смесь вспучивается, поднимая и затем плотно прижимая плавающий электрод к 15 верхнему электроду. После полного заполнения внутреншыс полостей форм газомассой эаливочные патрубки герметично закрывают и продолжают электропрогрев бетона до темпера

I туры иэотермической выдержки, превышающей ?о

100 С.

Наличие в горизонтальных злектроформах плаваюшего гибкого электрода между основными электродами позволяет проводить электропрогрев газобетонной смеси с пониженной на- 25 чальной температурой, что способствует со» вершенствованию технологии изготовления газобетонных изделий.

Электропрогрев иэделий в герметичной пакетной установке позволяет быстро достит путь параметров автоклавной обработки беэ возникновения в бетоне деструктивных процессов вследствие равномерности его прогрева. При этом скорость подъема температуры (давления) может быть в 2 - 3 раза больше, чел» по известным режимам автоклавной тэхнопогии или герметиэированных пакетов термоформ.

Формула изобретения

Ф орма для электропрогрева газобетонных смесей в пакетных установках, включающая борта, крышку и днище с накладным электро-. дом, отличающаяся тем, чтЬ; с целью обеспечения электропрогрева холодной газобетонной смеси, накладной электрод выполнен пластинчатым и прикреплен одним концом к крышке,
