Инвентарный водосбросный колодец
Патент 581192
Авторы
Инвентарный водосбросный колодец
Иллюстрации
Реферат

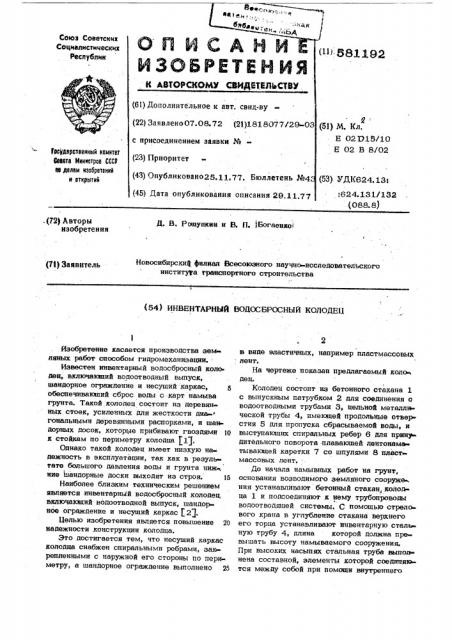

Союз Советских
Социалистических
Республик (681192
К АВеОе.СКОМУ СВИДЕТ,ЕЛЬСеев,ет . (61) Дополнительное к авт. свид-ву (22) Заявлено07.08.72 (21)1818077/29-03
У (б1) М. Кл.
Е 02O15/10
Е 02 В 8/02 с присоединением заявки №Государственный немнтет
Фвввта Ииннетрав СССР оо делам нзобретаннй и атнрытнй (23) Приоритет (43) Опублнковано25.11,77, Бюллетень №4 (45) Дата опубликования описания 29.11,77 (53) УДК624.13т
:624. 131/132 (088.8) Д. В. Рощупкин и В. П, !Богаенко .{72) Авторы изобретения
Новосибирскиф филиал Всесоюзного научно-исследовательского института транспортного строительства
{73) Заявитель
{54) ИНВЕНТАРНЫЙ ВОДОСБРОСНЫИ КОЛОДЕЦ
Изобретение касается производства зем ляных работ способом гидромеханиэации.
Известен инвентарный водосбросный колодец, включающий водоотводный выпуск, шандорное ограждение и несущий каркас, 5 обеспечивающий сброс воды с карт намыва грунта. Такой колодец состоит из деревянных стоек, усиленных для жесткости диагональными деревянными распорками, и шандорных досок, которые прибивают гвоэдямн 1О
z стойкам по периметру колодца $1), Однако такой колодец имеет низкую надежность в эксплуатации, так как в результате большого давления воды и грунта ниж- ние шандорные доски выходят из строя. 15
Наиболее близким техническим решением является инвентарный водосбросный колодетт, включакхций водоотводной выпуск, шандор» ное ограждение и несущий каркас 1 2 .
Целью изобретения является повышение 20 надежности конструкции колодца, Это достигается тем, что несущий каркас колодца снабжен спиральными ребрами, зак репленными с наружной его стороны по пери« метру, а шандорное ограждение выполнено 25 в виде эластичных, например пластмассовых лент.
На чертеже показан предлагаемый коло дец.
Колодец состоит иэ бетонного стакана 1 с выпускным патрубком 2 для соединения о водоотводными трубами 3, цельной металлической трубы 4, имеющей продольные отверстия 8 для про|туска сбрасываемой воды, и выступающих спиральных ребер 6 для принудительного поворота плавающей лвнтонаме тывающей каретки 7 со шпулями 8 пластмассовых лент.
До начала намывных работ на грунт, основания возводимого земляного сооруже ния устанавливают бетонный стакан, колод ца 1 и подсоединяют к нему трубопроводы водоотводяшей системы, С помощью стрело вого крана в углубление стакана верхнего его торца устанавливают инвентарную стальную трубу 4, длина которой должна превышать высоту намываемого сооружения.
Прн высоких насыпях стальная труба выпол иена составной, элементы которой соединяется между собой при помощи внутреннего
°
581192 соединительного кольца и болтов, Установ ленную трубу васкрепляют с помощью расчв лов 9,,на нее надевают разьемную лентона матываюшую каретку 7, так, что ее направ ляющие рамки входят в соприкосновение со спиральными ребрами 6 трубы 4. После скрепления частей лентонаматывающей кареь ки 7 йа ней устанавливают шпули с пласт массовымиМентами, концы которых закрец ляют у нижнего основания трубы 4 при по-; р моши клея или стяжного хомута.
Когда на карту намыва подается гидро смесь, осветленная: вода из прудкаотстой» ника через продольные отверстия 8 в трубе @
4 попадает внутрь трубы, затем в стакан основания колодца и далее в водоотводяший коллектор. По мере поднятия уровня намы ваемого грунта и поверхности прудкаойтой ника поднимается и плавающая на поверх- щ ности прудка-отстойника лентонаматывакхпщ каретка 7, которая под воздействием направ ляюших ребер 6 поворачивается вокруг трубы 4. Причем на трубу со шпуль 8 ка
peTRH наматываются пластмассовые ленты, 25 которые за счет гидростатического давления
Водонасышеннога грунта и воды в прудкео стойнике прижимаются к трубе 4, закрывая отверстия 5 у дна прудка-отстойника. Наи- более глубокое место водослива при наматы ванин находится s точке А, Оно все времй непрерывно перемешается по периметру ру бы вокруг ее оси. Тем самым обеспечиваеэ ся смыв и удаление мелких частиц грунта, если осаждение»,таковых имеет место, Цо окончании намыва сооружении на пол ную высоту лентонамоточную каретку 7 де монтируют, трубу 4 из намытого сооруже ния извлекают, à отверстие бывшего!, водо серосного колодца заделывают»
Ф о р м у л а и з о б р е т. е н и я
Инвентарный водосбросный колодец, вщпо чающий водоотводной выпуск, шандорное ограждение и несущий каркас, о т л и ч а ю шийся тем, что, с целью повышения на дежности его конструкции, несущий каркас снабжен спиральными ребрами, закреплейны ми с наружной стороны по периметру, а шандорное ограждение. выполнено в виде эластичных, например пластмассовых лент.
Источники информации, принятые во вни мание при экспертизе:
1. Журин В. Д., 10фин А. П. Оборудование; гидромеханизации, М., Госстройиздат, 196О с. 211 2-13 рис. 8 11.
2. Огурцов А. И. Намыв земляных соо ружений. М., Стройиздат, 1863, с. 188, llHHHHH Заказ 4525/23
