Устройство для проходки траншей с вертикальными стенками

Устройство для проходки траншей с вертикальными стенками

Иллюстрации

Показать все

Реферат



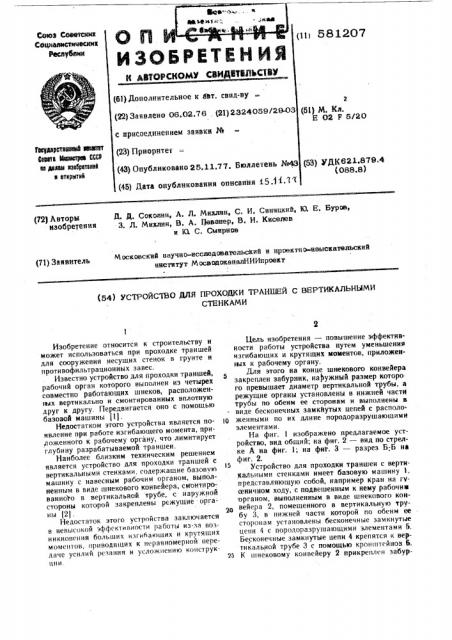

(6l) Дополнительное к а@т. спид-иу (51) М. Кл.

Е 02 Р 6/20 (22} Заявлено 06.02.76, (21) 2324059/2&ОЗ е присоединением заявки Иэ

Всудерста вей Виват

Сбйатй N poa NN ве дюам взИ втюнн3 я втхритнВ (23) Приоритет (43) Опубликоваио25.11.77. Бюллетеиь ХМЗ (53) ф ДК621.878.4 (оев.e) (45) Дата опубликования описания .15.) х Л ( (72) АвторЫ Й. R. Соколин, А. П. Миклвн, С. И, Синицкий, 10. Е. Буров, изобретения 3. Л. Миклин, 9. A. gessaep, 9. И. Киселев и 10. С. Смирнов

Московский научно-исследовательский и нроектнв-изыскательский институт М осводоканалНИИпроект (71) За явитель (54) УСТРОЙСТВО ДЛЯ ПРОХОДКИ TPAHOKA С ВЕРТИКАЛЬНЫМИ

СТЕНКАМИ

Изобретение относится к строительству и может использоваться при проходке траншей для сооружения несущих стенок в грунте и противофильтрационных завес.

Известно устройство для проходки траншей, рабочий орган которого выполнен из четырех совместно работающих шнеков, расположенных вертикально и смонтированных вплотную друг к другу. Передвигается оно с помощью базовой машины 11).

Недостатком этого устройства является появление при работе изгибающего момента, приложенного к рабочему органу, что лимитирует глубину разрабатываемой траншеи.

Наиболее близким техническим решением является устройство для проходки траншей с вертикальными стенками. содержащие базовую машину с навесным рабочим органом, выполненным в виде шнекового конвейера, смонтированного в вертикальйой трубе, с наружной стороны которой закреплены режущие органы 12).

Недостаток этого устройства заключается в невысокой эффективности работы из-за возникновения больших изгибающих и крутящих моментов, приводящих к неравномерной передаче усилий резания и усложнению конструкции.

Цель изобретения — повышение эффективности работы устройства путем уменьшения изгибающих и крутящих моментов, приложенwx к рабочему органу.

Для этого на конце шнекового конвейера закреплен забурник, наружный размер которо го превышает диаметр вертикальной трубы, а режущие органы установлены в нижней части трубы по обеим ее сторонам и выполнены в виде бесконечных замкйутых цепей с располо.

1р женными по их длине породоразрушающимн элементами.

На фиг. 1 изображено предлагаемое устройство, вид общий; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — разрез Б.-Б нв фиг. 2. в

Устроиство для проходки траншеи с вертикальными стенками имеет базовую машину 1 представляющую собой, например кран íà rvсеничном ходу, с подвешенным к нему рабочим органом, выполненным в виде шнекового конвейера 2, помещенного в вертикальную трубу 3, в нижней части которой по обеим ее сторонам установлены бесконечные замкнутые цени 4 с породоразрушающими элементами Ь.

Бесконечные замкнутые цепи 4 крепятся к Вертикальной трубе 3 с помощью кронштейнов 6.

75 К шнековому конвейеру 2 прикреплен забурник ?. Каждая бесконечная замкнутая цепь 4 имеет индивидуальный привод 8. Приводы 8 работают синхронно, вращая бесконечные замкнутые цепи 4 навстречу друг другу. Вращение шнекового конвейера 2 с забурником 7 ссуществляется с помощью привода 9. Базовая машина снабжена направляющим шаблонбм 1О, установленным вертикально, по которому осуществляется перемещение вертикальной трубы 3 с приводом вглубь разрабатываемой траншеи.

Устройство работает следующим образом.

Прн включении приводов 8 и 9 рабочий орган погружается в грунт. Разбуренный забурннком ? грунт вместе с грунтом, разработанным породоразрушающими элементами 5, поступает на шнековый конвейер 2, который транспортирует его на поверхность.

Благодаря умейьшению изгибающих и кру. тящих моментов появляется возможность образования траншей необходимой глубины, в несколько раз превышающей глубину, обеспечиваемую известными устройствами.

Д

Формула изобретени»

Устройство для проходки траншей с вертикальнычи стенками, содержащее базовую машину с навесным рабочим органом, выполненным в виде шнекового конвейера, смонтированного в вертикальной трубе, с наружной стороны которой закреплены режущие органы, отличаюи4еесл тем, что, с целью повышения эффективности работы путем уменьшения изгибающих и крутящих моментов, приложенных к ðà>@ бочему органу, на конце шнекового конвейера закреплен забурник, наружный диаметр кото. рого превышает диаметр вертикальной трубы, а режущие органы установлены в нижней части вертикальной трубы по обеим ее сторонам и выполнены в виде бесконечных замкнутых цепей с расположенными по их длине породоразрушающими элементами.

Источники информации, принятые во внимание при экспертизе:

1. Патент США № 3645019, кл. 3782, 1972, щ 2. Авторское свидетельство СССР № 321592, кл. Е 02 F 3/Об, 19?0.
