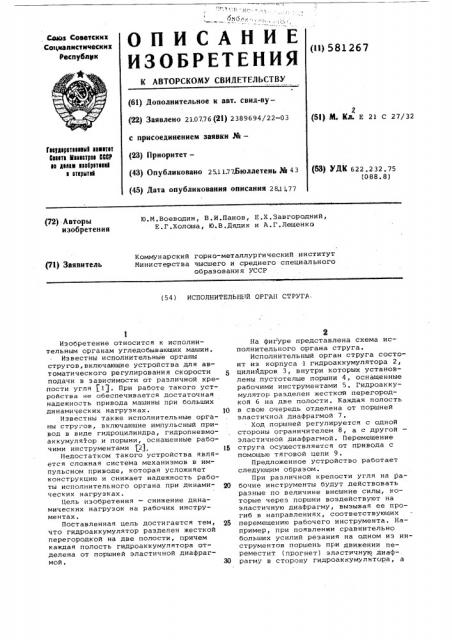

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву(22) Заявлено 21,0776 (21) 2389694/22-03 с присоединением заявки Ph— (23) Приоритет— (43) Опубликовано 25.11.775юллетень pk 43 (45) Дата опубликования описания 28„11,77

Гееудеретееееыб ееветат

Вееете Меееетрее OOOP ее дааев ееебретеееб е етерытей (оЗ) УЙ1 622 . 2 32 . 75 (088. 8) Ю.М.Воеводин, В. И.Панов, Е.Х. Завгородний, Е.Г.Холоша, Ю.В.Дядик и A.Ã.Ëåùåíêî (72) Авторы изобретения

Коммунарский горно-металлургический институт

Министерства чысшего и среднего специального образования УССР (71) Заявитель (54) ИСПОЛНИТЕЛЬНЕ!Й ОРГАН СТРУГА.

На фигуре представлена схема исполнительного органа струга.

Исполнительный орган струга состоит из корпуса 1 гидроаккумулятора 2, цилийдров 3, внутри которых установлены пустотелые поршни 4, оснащенные рабочими инструментами 5. Гидроаккумулятор разделен жесткой перегородкой 6 на две полости. Каждая полость в свою очередь отделена от поршней эластичной диафрагмой 7.

Ход поршней регулируется с одной стороны ограничителем 8, а с другой эластичной диафрагмой. Перемещение струга осуществляется от привода с помощью тяговой цепи 9.

Предложенное устройство работает следующим образом.

При различной крепости угля на рабочие инструменты будут действовать разные по величине внешние силы, которые через поршни воздействуют на эластичную диафрагму, вызывая ее прогиб в направлениях, соответствующих перемещению рабочего инструмента. Например, при появлении сравнительно больших усилий резания на одном из инструментов поршень tlpH движении пеРеместит (прогнет) эластичную диаф-. рагму в сторону гидроаккумулнтора, а

Изобретение относится к исполнительным органам угледобывающих машин.

Известны исполнительные органы стругов, включающие устройства для автоматического регулирования скорости подачи в зависимости от различной крепости угля (1). При работе такого устройства не обеспечивается достаточная надежность привода машины при больших динамических нагрузках. 10

Известны также исполнительные органы стругов, включающие импульсный привод в виде гидроцилиндра, гидропневмоаккумулятор и поршни, оснащенные рабочими инструментами 2), 16

Недостатком такого устройства является сложная система механизмов в импульсном приводе, которая усложняет конструкцию и снижает надежность работы исполнительного органа при динами- я0 ческих нагрузках.

Цель изобретения — снижение динамических нагрузок на рабочих инструментах.

Поставленная цель достигается тем, 28 что гидроаккумулятор разделен жесткой перегородкой на две полости, причем каждая полость гидроаккумулятора отделена от поршней эластичной диафрагмой. ЗО

2 (5l) М. Кл Е 21 С 27/32

581267 формула изобретения

Составитель Ю.Козлов

Техред H.äíäðåé÷óê КоРРектоР A.Ëàêè_#_à

Редактор Н.Разумова

Заказ 4542/27 Тираж 757 Подписное

ЦНИИПИ Государственного комитета Совета М:,нистров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 вытесненный пор инЕм объем жидкости в гидроак умуля горе при давлении на эластичную диафрагму переместит соседние рабочие инструменты в противоположную сторону, если в данный момент сопротивляемость угля разрушению будет меньшей.

Применение предлагаемого у=тройства позволяет существенно снизить динамику исполнительного органа струга и повысить эффективность процесса разрушения угля.

Исполнительный орган струга, вклюающий корпус, цилиндры и поршни, оснащенные рабочими инструментами, гидроаккумулятор, о т л и ч а ю щ и и с я тем, что, с целью снижения динамических нагрузок на рабочих инструментах, гидроаккумулятор разделен жест кой перегородкой на две полости, при" ч.-M каждая полость гидроаккумулятора отделена от поршней эластичной диафрагмой. источники информации, принятые во внимание при экспертизе:

i. Авторское свидетельство СССР

9 273119, кл. Е 21 С 27/32, 1972.

2. Авторское свидетельство СССР

М 420774, кл. Е 21 С 27/32, 1974.
