Абсорбционная холодильная установка

Абсорбционная холодильная установка

Иллюстрации

Показать все

Реферат



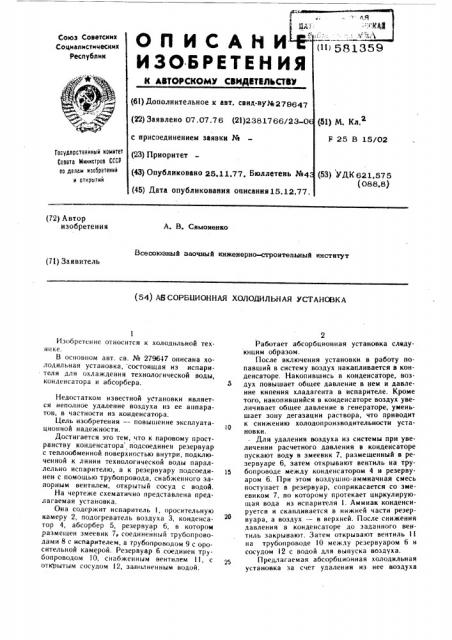

ОП ИСАИ И

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Союз Советских

Социапистимеских

Республик (61) Дополнительное к авт. саид-вухьоуц (22) Заявлено 07.07.76 (21)2381766/ с присоединением заявкы № (23) Приоритет (43) Опублнковано Q5,11.77, Бюллетень (45) Дата опубликования опнсания15.1 государственный «омитет

Соввтв Министров СССР

ll0 делам изооретеиий и открьлий (72) Автор изобретения

A В, Свмоненко

Всесоюзный заочный инженерно-строительный институт (71) Заявитель (54) ASCOPE UHOHHAA ХОЛОДИЛЬНАЯ УСТАНОВКА

15

l

Изобретение относится к холодильной технике.

В основном авт. св. № 279647 описана холодильная установка, состоящая нз испарителя для охлаждения технологической воды, конденсатора н абсорбера, Недостатком известной уСтановки является неполное удаление воздуха нз ее аппаратов, в частности из конденсатора.

Цель изобретения — повышение эксплуатационной надежности.

Достигается это тем, что к паровому пространству конденсатора подсоединен резервуар с теплообменной поверхностью внутри, подключенной к линии технологической воды параллельно испарителю, а к резервуару подсоединен с помощью трубопровода, снабженного запорным вентилем, открытый сосуд с водой.

На чертеже схематично представлена предлагаемая установка.

Она содержит нспаритель I, оросительную камеру 2, подогреватель воздуха 3, конденсатор 4, абсорбер 5, резервуар 6, в котором размещен змеевик 7, соединенный трубопроводами 8 с испарителем, а трубопроводом 9 с оросительной камерой. Резервуар 6 соединен трубопроводом 10, снабженным вентилем I I, с открытым сосудом l2, заполненным водой.

Работает абсорбционная установка следующи м об р а эом.

После включения установки в работу попавший в систему воздух накапливается в конденсаторе. Накопившись в конденсаторе, воздух повышает общее давление в нем и давление кипения хладагента в испарителе, Кроме того, накопившийся в конденсаторе воздух увеличивает общее давление в генераторе, уменьшает зону дегазации раствора, что приводит к снижению холодопроизводительности установки, Для удаления воздуха из системы при увеличении расчетного давления в конденсаторе пускают воду в змеевик ?, размещенный в резервуаре 6, затем открывают вентиль на трубопроводе между конденсатором 4 и резерву. аром 6. При этом воздушно-аммиачная смесь поступает в резервуар, соприкасается со змеевиком 7, по которому протекает циркулирующая вода иэ нспарителя I. Аммиак конденсируется и скапливается в нижней части резервуара, а воздух — в верхней. После снижения давления в конденсаторе до заданного вентиль закрывают. Затем открывают вентиль I I на трубопроводе IO между резервуаром 6 и сосудом 2 с водой для выпуска воздуха.

Предлагаемая абсорбционная холодильная установка эа счет удаления иэ нее воздуха

581359

Формула изобретения

Составитель P. Данилов

Редактор Е, Полионова Техред О.,Г!уговая Корректор Е. fla,рп

Заказ 4557/32 Тираж 701 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж35, Раушская наб., д. 4(5

Филиал ППГ! «Патент», г. Ужгород, ул. Проектная, 4 повышает экономичность и надежность эксплуатации, Абсорбционная холодильная установка по авт, св, Ю 279647, отличающаяся тем, ччто, с целью повышения эксплуатационной надежности, к паровому пространству конденсатора подсоединен резервуар с теплообменной поверхностью внутри, подключенной к линии техноS логической воды параллельно нспарителю а к

) резервуару подсоединен с помошью трубопроикща, снабженного запорным вентилем, открыты!1 сосуд с водой.
