Реферат



Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

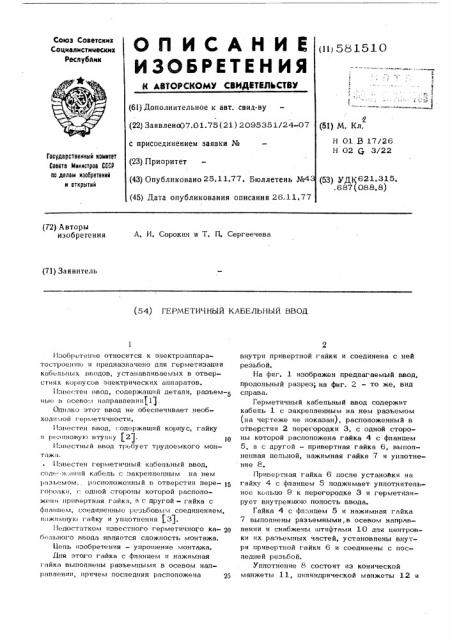

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено07.01.?5 (21) 2095351/24-07 с присоединением заявки № (23) Приоритет (43) Опубликовано 25,11.77. Бюллетень №4 (45) Дата опубликования описания 26 11.77

Союз Сояетскнх

С04иалнстнчвскнх

Респубйнк (11) 581510

2 (51) М.. Кл.

Н 01 8 17/26

Н 02 (3/22

Государстаенный комитет

Соеета е!ииистроа СССР оо делам изооретений и открытий (53) УДК621 315. 687 (088,8) (72) Авторы изобретения

А, И. Сорокин и Т, П, Сергеечева (71) Заявитель (54) ГЕРМЕТИЧНЫЙ КАБЕЛЬНЫЙ ВВОД

Изобрете»»е относится к эпектроаппаратострое»»)о и предназначено дпя герметизации кабепьпых вводов, устанавливаемых в отверст»ях корпусов электрических аппаратов.

1 )«er:те» ввод, содержаш»й детали, разъем-5 пые «осевом»аг)равлени)е! 1).

Од»ако этот ввод не обеспечивает необход»мой герметич»ости. !!з«естe» «вод, содержаший корпус, гайку

» ре зи»о«ую втупку (2).

lp

Издаст»ый ввод требует трудоемкого монтаж».

1!з«естен герметичный кабепьный ввод, сод«))е»)п))й кг)бель с закреппенным на нем разъемом,, распопоженный B отверстии пере- !5 го)>о»к», <-. од»ой стороны которой раснопожг и» пр))«ертнг)я гайка,, -) >с другой Гайка с фпаппем, соеди»енные реэьбовы и соединением, п»жпм»у)о гайку и у»пот»ения 31.

1!«достатком известного герметич)еое о ка- gp б е и ь»ог о ввода является сложность монтажа. ! цепь изобретения — упрошение монтажа.

Дпя этого гайка с фпанцем и нажимная

) айка выполнены разъемными в осевом напр))еъг)енин> причем лоспедняя !)аспо)еожепа 2б) внутри привертной гайки и соединена с ней резьбой.

На фиг. 1 изображен предпагаемый ввод, продопьный разрез; на фиг. 2 — то же, вид справа.

Герметичный кабельный ввод содержит кабель 1 с закрепленным на нем разъемом (на чертеже не»оказан), распопоженный в отверстии 2 перегородки 3, с одной стороны которой распопожена гайка 4 с фпанцем

5, а с другой — привертная гайка 6, выполненная цельной, нажимная гайка 7 и уппотнение 8.

Привергная гайка 6 »оспе установки на гайку 4- с фпаицем 5 поджимает уппотнитепьное копьцо 9 к перегородке 3 и герметизирует внутреннюю попость ввода.

Гайка 4 с фпанцем 5 и нажимная гайка

7 выполнены разъемными,в осевом направпении и снабжены штифтами 10 дпя центровки их разъемных частей, установлены внутри привертной I айки 6 и соединены с последней резьбой.

Уплотнение 8 состоит из конической манжеты 11, цилиндрической манжеты 12 и

591510

Фиг, 1

Составитель И. Агапов

Редактор Л. Гребенникова Техрец H. Анцрейчук

Корректор А. Власенко аказ 4586/41 Тираж 976 Поппи снов

Ш-(ИИПИ Государственного комитета Совета Министров СССР по цепам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., a. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная 4

Э шайбы 13. Лейба 13 выпопнена из двух деталей, а манжеты выполнены с радиапьным разрезом, что необходимо для надевания их на кабель. Коническая манжета 11 устанавпивается в коническое угпубпение 14, выполненное в гайке 4 с фланцем 5.

В привертной гайке выполнен буртик 15 диаметро:,1, равным наружному диаметру манжет, и имеется резьба 16 для соединения с гайкой 4 и резьба 17 дпя соединения с нажимной гайкой 7.

Предлагаемый ввод монтируется следующим образом.

На кабель (с установленным разъемом) !5 надевается привертная гайка 6 и уплотнительное кольцо 9, затем кабель пропускают через отверстие 2 перегородки 3 (например, корпуса электрического аппарата) и соединяют с ответной частью разъема (разъем ус- рр ловно не показан). Разъемные части гайки

4 с фпанцем 5 накладываются на кабепь с внутренней стороны электрического аппарата и устанавливаются в отверстие перегородки до упора, после чего на них надевается 25 кольцо 9 и поворачивается привертная гайка 6 до попной за яжки. Затем на кабель надевают манжеты 11 и 12 и вставляются внутрь гайки 4 с фланцем 5, при этом разрезы манжет должны быть сдвинуты на угоп 30 о

3 например 180, на манжету накладывается шайба 13 и устанавливается нажимная гайка 7.

Предлагаемый ввод обеспечивает достаточно надежную герметизацию, облегчает монтаж при подсоединении кабеля и снижает трудоемкость.

Формула изобретения

Герметичный кабепьный ввод, содержащий кабель с закрепленным на нем разъемом, расположенный в отверстии перегородки, с одной стороны которой распопожена привертная гайка, а с другой — гайка с фланцем, .соединенные резьбовым соединением, нажимную гайку и уппотнения, о т и и ч а юшийся тем, что с целью упрощения монтажа, гайка с фланцем и нажимная гайка выпопнены разъемными в осевом направпении, причем последняя расположена внутри гайки и соединена с ней резьбой.
