Реферат

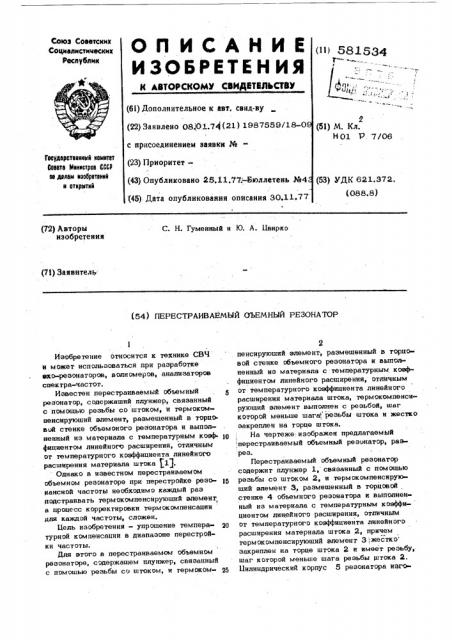

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Соцналнстнческнх

Республик (») 5815Д

К АВТОРСКОМУ СВИДВТВЛЬСТВУ (б1) Дополнительное к авт. свнд-ву

2 (51) N. Кл.

Н 01 Р. 7/06 (22) Заявлено 08i01.7) (21) 1987559 18-0 с присоединением заявки №

Гаюударставннмй кюмнтат

Вюаата Мнннстраа СССР аа данам нзобратвннй н юткрытнй (23) Приоритет(43) Опубликовано 26.11,77;-Бюллетень №4 (53) УДК 621;372. (088.8) (45) Дата опубликования описания 30.11.77 (72) Авторы изобретения

С. Н. Гуменный и Ю. А. Бвирко (71) Заявитель: (54) ПЕРЕСТРАИВАЕМЫЙ ОЪЕМНЫЙ РЕЗОНАТОР

Изобретение относится к технике СВЧ и можат использоваться при разработке ахо-резонаторов, волномеров, анализаторов спектра-частот.

Известен перестраиваемый объемный резонатор, содержащий плунжер, связанный с помощью резьбы со штоком, и термокомпенсируюший алемент, размещенный в торцо вой стенке объемоного резонатора и выполненный из материала с температурным коаф- р фициентом линейного расширения, отличным

or температурного коаффициента линейного расширения материала штока 11).

Однако в известном перестраиваемом объемном резонаторе прн перестройке резо- 15 нансной частоты необходимо каждый раз подстраивать термокомпенсируюший алемент а процесс корректировки термокомпенсации для каждой частоты, сложен.

Ueab изобретения - упрощение темпера- gp турной компенсации в диапазоне перестройки частоты.

Для этого и перестраиваемом объемном резонаторе, содержащем плунжер, связанный с помошью резьбы со штоком, и термоком2 пенсируюший алемент, размещенный в торца вой стенке объемного резонатора и выполненный из материала с температурным коаффициентом линейного расширения, отличным от температурного коаффициента линейного расширения материала штока, термокомпенснруюший алемент выполнен с резьбой, шаг которой меньше шага",резьбы штока и жестко закреплен на торце штока.

На чертеже, изображен предлагаемый перестраиваемый объемный резонатор, раэрез.

Перестраиваемый объемный резонатор содержит плунжер 1, связанный с помощью резьбы со штоком 2, и термокомпенсируюший алемент 3, размещенный в торцовой

creme 4 объемного резонатора и выполненный из материала с температурным коаффи- циентом линейного расширения, отличным от температурного коэффициента линейного расширения материала штока 2, причем термокомпенсируюший алемент 3; жестко закреплен на торце штока 2 и имеет резьбу, шаг которой меньше шага резьбы штока 2. цилиндрический корпус 5 резонатора иэгоз

1 товлен иэ ййвара. Крышка 6 закреплена на корпусе 6 винтами 7 и изготовлена иэ инвара. Крышка :8 закреплена на корпусе 5 винтами 7r и изготовлена из инвара. Плунжер 1, .сйольЬяаий в крышке 6, также иэго говлен из инвара. Шток 2 изготовлен из инвара, а термокомпенсирующий элемент

3 из козара., Перестраиваемый, объемный резонатор рабогаег следующим образом.

На фиксированной частоте при повышении температуры вследствие расширения инвара увеличиваются размеры резонансной плоскости, а, следовательно, уввличивавтся частота. Однако увеличение длины термокомпен- сирующвго элемента 3, изготовленного из . материала с температурным коэффициентом линейного расширения (ТКЛР) большим, чвм

ТКЛР материала других элементов резона« тора, приводит к перемещению плунжвра 1 щ в сторону уменьшения объема резонансной полости t и, следовательно, и уменьшения частоты. При работе в диапазоне частот величина . компенсирующего изменения частоты, вносимая термокомпенсирующим элементом 3, меньше в верхне части диапазона перестройки частоты. Шаг резьбы! тврмокомпвнсирующего элемента 3 меньше шага резьбы 2, поэтому при ввинчивании их в крышку 6 плунжер 1 перемещается в сторону умень- ЗО щения резонансной частоты. Это сопровож

° дается †:увеличением комцвнсирующего действия термокомпвнсирующего элемента

3 иэ-аа одновременного увеличения вго компенсирующей длины. В высокочастотной части диапазона перестройки частоты термокомпвнсирующий элемент 3 оказывает мень шее гермокомпвнсирующве влияние. Таким образом, происходит автоматическая коррвк« ция величины компенсации для каждой из частот в диапазоне перестройки в результате встречного перемещения термокомпвнсирующвго элемента 3 и плунжера 1.

Формула изобретения

Пврестраиваемый объемный резонатор, содержащий плунжер, связанный с помощью резьбы со штоком, и термокомпенсирующий элемент, размещенный в торцовой ствнке1 объемного резонатора и выполненный из материала с температурным коэффициентом линейного расширения отличным от температурного коэффициента линейного расширв ния материала штока, о т л и ч а ю щ и и с я ем, что, с целью упрощения температурной компенсации в диапазоне перестройки частоты, термокомпвнсирующий элемент Bb&» полнен с резьбой, шаг котор о1й меньше шага резьбы штока и жестко закреплен на торце штока.

Источники информации, принятые во вни мание при экспертизе:

1. Авторское свидетельство СССР

¹ 179799, М.Кл, Н Ol Р 7/О6, 19647
