Реферат



ас еюэнАЮ

gE Hi ф%фГ ХИЛЫ

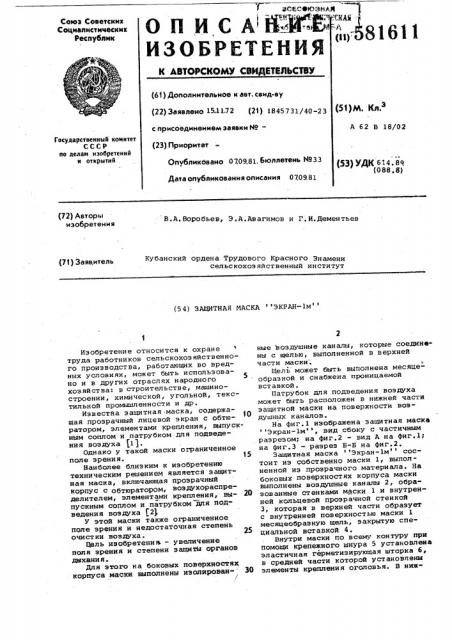

Союз Советских

Социалистических

Республик

О П,И С А

ИЗОБРЕТЕНИЯ (", 81611

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено 151172 {21) 18457 31/40 2 3 {5 ) М. KJI. с присоединением заявки 89— (23) Приоритет

А 62 В 18/02

Государственный комитет

СССР но делам изобретений и открытий

{53) УДК 614. 8Ч (088.8) Опубликовано 0709.81. Бюллетень 8933

Дата опубликования описания 0709.81 (72) Авторы изобретения

В.A. Воробьев, Э.A.Àâàãèìîâ и Г. И.Дементьев

Кубанский ордена Трудового Красного Знамени сельскохоз яйственный институт (7 1 ) 3a яв итель (54) ЗАЩИТНАЯ MACKA ЭКРАН-1M

Изобретение относится к охране труда работников сельскохозяйственно-. го производства, работающих во вредных условиях, может быть использовано и в других отраслях народного хозяйстваг в строительстве, машиностроении, химической, угольной, текстильной промышленности и др.

Известна защитная.маска, содержащая прозрачный лицевой экран с обтюрат ором, эл емен тами крепления, выпу скным соплом и патрубком для подведения воздуха (11.

Однако у такой маски ограниченное поле зрения. 15

Наиболее близким к изобретению техническим решением является защитная маска, включающая прозрачный корпус с обтюратором, воздухораспределителем, элементами крещения, вы- 20 пускным соплом и патрубком для подведения воздуха (2). у этой маски также ограниченное поле зрения и недостаточная степень очистки воздуха.

Цель изобретени ь — увеличение поля зрения и степени защиты органов дихания.

Для этого на боковых поверхностях корпуса маски выполнены изолирован- ЗО

/ ные воздушные каналы, которые соединены с щелью, выполненной в верхней части маски .

Щель может быть выполнена месяцеобразной и снабжена проницаемой вставкой.

Патрубок для подведения воздуха может быть расположен в нижней части

3 ащи тн ой маски на п ов ерхн ости воздушных каналов.

На фиг.1 изображена защитная маска Экран-1м, вид сбоку с частичным разрезом; на фиг.2 - вид A на фиг.1; на фиг.3 - разрез Б-Б на фиг.2.

Защитная маска Экран-1м состоит из собственно маски 1, выполненной из прозрачного материала. На боковых поверхностях корпуса маски выполнены воздушные каналы 2, образованные стенками маски 1 и внутренней кольцевой прозрачной стенкой

3, которая в верхней части образует с внутренней поверхностью маски 1 месяцеобразную щель, закрытую специальной вставкой 4.

Внутри маски по всему контуру при помощи крепежного шнура 5 установлена эластичная герметизирующая шторка 6, в средней части которой установлены элементы крепления оголовья. В ниж581611 ней части маски выполнены воздухоприемный патрубок 7 и выпускное сопло Ь.

На воздухоприемный патрубок 7 надевают и крепят гибкий шланг от воздухоподающего устройства. Маску плотно надевают на лицо так, чтобы края герметизирующей шторки 6 не по,падали в поле зрения по всем направлениям и, добиваясь ее полного при,легания к лицу, крепят на нем при помощи оголовья. Очищенный воздух по каналам 2 поступает через специальную вставку 4 в подмасочное пространство, омывает лицо работника и через выпускное сопло В выводится н аружу. формула изобретения

1. Защитная маска, содержащая прозрачный корпус с обтюратором, воздухораспределителем, элементами крепления, выпускным соплом и патрубком для подведения воздуха, о т ли ч ающа я с я тем, что, с целью увеличения поля зрения и степени защиты органов дыхания, на боковых поверхностях корпуса выполнены изолированные воздушные каналы, которые соединены с щелью, выполненной в верхней части маски.

2. Маска по п.1, о т л и ч а ющ а я с я тем, что, с целью равномерного распределения воздушного потока по всему объему подмасочного пространства, щель выполнена месяцеобразной и снабжена проницаемой в став кой.

3. Маска bio п.1, о т л и ч а ю щ а я с я тем, что, с целью обеспечения удобства при работе, патрубок для подведения воздуха расположен в нижней части защитной маски на поверхности воздушных каналов.

Источники информации, принятые во внимание при экспертизе

1. Справочник-каталог. Спецодежда, спецобувь, средства индивидуальной защиты . Профнздат, 1965, с. 76-68, рис. 73.

2. Проспект Японской фирмы

"Shigematsu works со. РМ", 1970, Выставка в лужниках, r. Москва.
