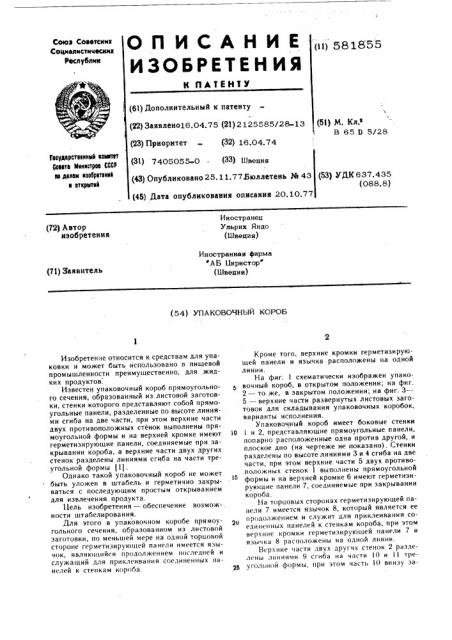

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К ПАТЕНТУ
Союз Соввтскнх
Соцналнстнчешнх тесяублни (11) 581855 (61) Дополнительный к патенту (22) Заявлено16.04.75 (21) 2125585/28-13 (51) M. Kll.&
B 65 D 5/28 (23) Приоритет (32) 16.04.74 (31) 7405055-0 (33) Швеция (43) Опубликовано 25. 11.77Зюллетень 34& 43 (45) Дата опубликования описания 20,10.77 фааударставнный к&и&тат
Сов&та Мнннстраа СССР
&а данам на&братан&а н аткрытнй (53) УДК 637.435 (088. 8) Иностранец
Ульрих Янцо (Швеция) (72) Автор изобретения
Иностранная фирма
AE Биристор" (Швеция) (71) Заявитель (54) УПАКОВОЧНЫЙ КОРОБ
Изобретение относится к средствам для упаковки н может быть использовано в пищевой промышленности преимущественно, для жидких продуктов.
Известен упаковочный короб прямоугольного сечения, образованный нз листовой заготовки, стенки которого представляют собой прямоугольные панели, разделенные по высоте линиями сгиба на две части, при этом верхние части двух противоположных стенок выполнены прямоугольной формы н на верхней кромке имеют герметизирующие панели, соединяемые прн закрыванин короба, а верхние части двух других стенок разделены линиями сгиба на части треугольной формы (1).
Однако такой упаковочный короб не может быть уложен в штабель н герметично закрываться с последующим простым открыванием для извлечения продукта.
Цель изобретения — обеспечение возмож-. ности штабелнрования.
Для этого в упаковочном коробе прямоугольного сечения, образованном нз листовой заготовки, по меньшей мере на одной торцовой стороне герметизнрующей панели имеется язычок, являющийся продолжением последней и служащий для приклеивания соединенных панелей к стенкам короба.
Кроме того, верхние кромки герметизнрующей панели и язычка расположены на одной линии.
На фнг. l схематкчески изображен упаковочный короб, в открытом положении; на фнг.
2 — то же, в закрытом положении; на фнг. 3—
5 — верхние части развернутых листовых заготовок для складывания упаковочных коробок, варианты исполнения.
Упаковочный короб имеет боковые стенки
10 1 н 2, представляющие прямоугольные панели, попарно расположенные одна против другой, н плоское дно (на чертеже не показано). Стенки разделены по высоте линиями 3 и 4 сгиба на две части, при этом верхние части 5 двух противоположных стенок 1 выполнены прямоугольной формы и на верхней кромке б имеют герметизнрующие панели 7, соединяемые прн закрывании короба.
На торцовых сторонах герметнзнрующей панели ? имеется язычок 8, который является ее продолжением н служит для приклеивания со20 единенных панелей к стенкам короба, при этом верхние кромки герметнзирующей панели 7 и язычка 8 расположены на одной линии.
Верхние части двух другчх стенок 2 разделены линиями 9 сгиба на части lO u l I треугольной формы, прн этом часть 1О внизу за581855
Формула изобретения
3 канчивается линией сгиба 4 и имеет ширину, равную ширине боковой стенки 2, и высоту, равную высоте прямоугольной панели 5. Линии сгиба 9 проходят от соответствующих точек пересечения между линиями 3 и 4 сгиба к центральной точке, расположенной на линии 12 сги-. ба на той же высоте, что и верхняя ограничительная линия 6 .сгиба прямоугольной панели 5. Часть 11 треугольной формы, загибаемая внутрь, расположена между частью 10 стенки 2 и прямоугольной панелью 5, причем ка>кдая из частей 11 треугольной формы ограничена линиями 9 и 13 сгиба и половиной линии
12 сгиба.
Герметизирующие панели 7 имеют ширину, соответствующую ширине прямоугольных панелей 5, а их высота составляет примерно 1/5 их ширины. Между герметизирующими панелями
7 выступают панели 14, расположенные над верхней кромкой верхней частью 11 стенки 2, причем панели 14 имеют ширину, соответствующую ширине боковых стенок 2, и высоту, равную половине высоты герметизирующих панелей 7. Каждая из панелей 14 разделена на две части вертикальными линиями 15 сгиба.
Длина язычка 8 составляет 1/4 ширины боковой стенки.
При закрывании упаковочного короба части
l0 треугольной формы загибаются вниз в направлении центра короба, прямоугольные панели 5 загибаются вниз навстречу одна другой, частям 11 стенок 2 сообщается поворотное движение.
Когда короб закрыт (см. фиг. 2), прямоугольные панели 5 располагаются горизонтально и покрывают аналогично размещенные части
10 и 11 боковых стенок 2. После склеивания герметизирующих панелей 7 образуемый этими панелями и загнутыми между ними панелями
14 герметизирующий гребень загибается вниз на одну из прямоугольных панелей 5 так, что герметизирующая панель 7 с язычками 8 перекрывает такую же противолежащую панель без язычков.
После закрывания упаковочного короба и загибания вниз гребня язычки 8 загибаются вниз через линии 4 сгиба и затем прочно приклеиваются к боковым стенкам короба.
Благодаря этому герметизирующнй гребень удерживается в загнутом вниз горизонтальном положении и сохраняется плоская верхняя по-верхность упаковочного короба.
Д
Упаковочный короб в зависимости от расположения продольного шва может быть изготовлен нз листовой заготовки (см. фиг. 3 или 4).
При этом фиксирующие язычки частично вы- . полнены из материала, который обеспечивает возможность склеивания верхних частей герметизирующих панелей? одну с другой при герметизации упаковочного короба. В листовой заготовке нет частей, выступающих эа верхние кромки герметизирующих панелей ?, что является важным для сокращения количества отходов при производстве заготовок. При этом вертикальная панель 16 может быть использована при придании листовой заготовке трубчатой формы корпуса короба для образования продольного соединения, Листовая заготовка (см. фиг. 4) после отгибания образует аналогичный короб, что и листовая заготовка на фиг. 3, но с другим расположением продольного соединения.
Листовая заготовка по фиг. о имеет только один фиксирующий язычок, который в некото20 рых случаях необходим для удержания герме. тизирующего гребня в горизонтальном положении.
1. Упаковочный короб прямоугольного сече, ния, образованный из листовой заготовки, стенки которого представляют собой прямоугольные панели, разделенные по высоте линиязо ми сгиба на две части, при этом верхние части двух противолежащих стенок выполнены прямоугольной формы и на верхней кромке имеют герметизирующие панели, соединяемые при закрывании короба, а верхние части двух других стенок разделены линиями сгиба на части тре35 угольной формы, отличающийся тем, что, с целью обеспечения возможности штабелирования, по меньшей мере на одной торцовой стороне герметизирующей панели имеется язычок, являющийся продолжением последней и служащий для приклеивания соединенных панелей к
4О стенкам короба.
2. Короб по и, 1, отличающийся тем, что верхние кромки герметизирующей панели и язычка расположены на одной линии.
Источники информации, принятые во внимание при экспертизе:
1. Патент ФРГ № 1536098, кл.. 81 G, 14, ! 972.
58!855
Составитель А. Бражникова
Техред О. Луговая Корректор Д. Мельниченко
Редактор А. Бер
