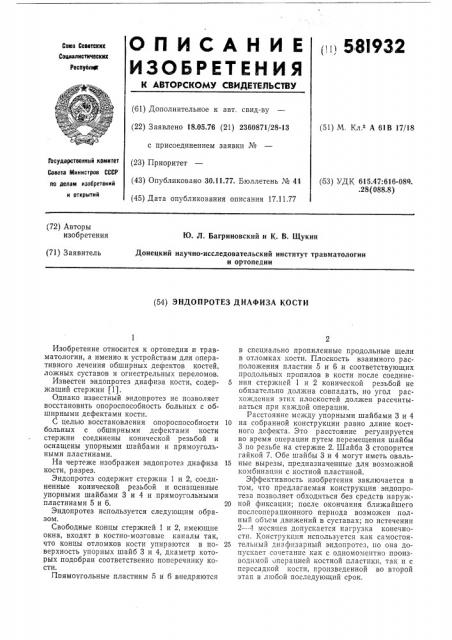

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

58I932

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 18.05.76 (21) 2360871/28-13 с присоединением заявки № (51) М. КлЯ А 61В 17/18

Совета Министров СССР по делам изобретений и открытий (53) УДК 615.47:616-089. .28 (088.8) (43) Опубликовано 30.11.77. Бюллетень № 44 (45) Дата опубликования описания 17.11.77 (72) Авторы изобретения

Ю. Л. Багриновский и К. В. Щукин (71) Заявитель

Донецкий научно-исследовательский институт травматологии и ортопедии (54) ЭНДОПРОТЕЗ ДИАФИЗА КОСТИ

1осудаРственный xamiiTex (23) Приоритет

Изобретение относится к ортопедии и травматологии, а именно к устройствам для оперативного лечения обширных дефектов костей, ложных суставов и огнестрельных переломов.

Известен эндопротез диафиза кости, содержащий стержни (1).

Однако известный эндопротез не позволяет восстановить опороспособность больных с обширными дефектами кости.

С целью восстановления опороспособности больных с обширными дефектами кости стержни соединены конической резьбой и оснащены упорными шайбами и прямоугольными пластинами.

На чертеже изображен эндопротез диафиза кости, разрез.

Эндопротез содержит стержни 1 и 2, соединенные конической резьбой и оснащенные упорными шайбами 3 и 4 и прямоугольными пластинами 5 и 6.

Эндопротез используется следующим образом.

Свободные концы стержней 1 и 2, имеющие окна, входят в костно-мозговые каналы так, что концы отломков кости упираются в поверхность упорных шайб 3 и 4, диаметр которых подобран соответственно поперечнику кости.

Лоямоугольные пластины 5 и 6 внедряются в специально пропиленные продольные щели в отломках кости. Плоскость взаимного расположения пластин 5 и 6 и соответствующих продольных пропилов в кости после соедине5 ния стержней 1 и 2 конической резьбой не обязательно должна совпадать, но угол расхождения этих плоскостей должен рассчитываться при каждой операции.

Расстояние между упорными шайбами 3 и 4

10 на собранной конструкции равно длине костного дефекта. Это расстояние регулируется во время операции путем перемещения шайбы

3 по резьбе на стержне 2. Шайба 3 стопорится гайкой 7. Обе шайбы 3 и 4 могут иметь оваль15 ные вырезы, предназначенные для возможной комбинации с костной пластиной.

Эффективность изобретения заключается в том, что предлагаемая конструкция эндопротеза позволяет обходиться без средств наруж20 ной фиксации; после окончания ближайшего послеоперационного периода возможен полный объем движений в суставах; по истечении

2 — -4 месяцев допускается нагрузка конечности. Конструкция используется как самостоя25 тельный диафпзарный эндопротез, по она допускает сочетание как с одномоментно ппоизводимой операцией костной пластики, так и с пересадкой кости, произведенной во второй этап в любой последующий срок, 581932

Формула изобретения

Составитель В. Головин

Техред И. Карандашова корректор Л. Орлова

Редактор М. Дмитриева

Заказ 2600/6 Изд. № 959 Тираж 693

НПО Государствснного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2

Эндопротез диафиза кости, содержащий стержни, отл ич а ющи и ся тем, что, с целью восстановления опороспособности больных с обширными дефектами кости, стержни соединены конической резьбой и оснащены упорными шайбами и прямоугольными пластинами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР №484869, кл. А 61В 17/18, 1974.
