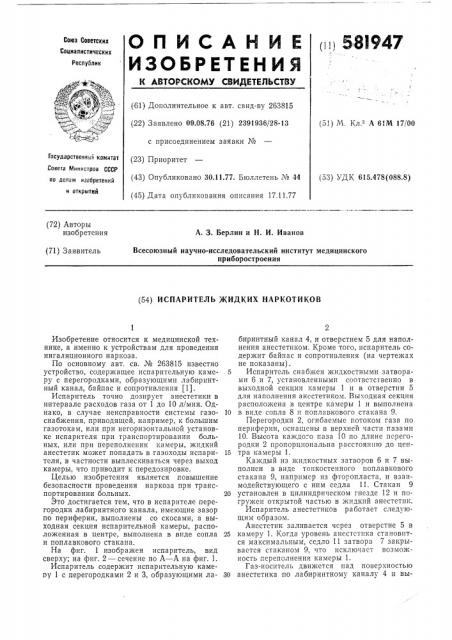

О П И С А Н И Е iö 58l947

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 263815 (22) Заявлено 09.08.76 (21) 2391936/28-13 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.11.77. Бюллетень № 44 (45) Дата опубликования описания 17.11.77 от (51) M. Кл А 61М 17/00

Гасударственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 615.478(088.8) (72) Авторы изобретения

А. 3. Берлин и Н. И. Иванов

Всесоюзный научно-исследовательский институт медицинского приборостроения (71) Заявитель (54) ИСПАРИТЕЛЬ ЖИДКИХ НАРКОТИКОВ

Изобретение относится к медицинской технике, а именно к устройствам для проведения ингаляционного наркоза.

По основному авт. св. ¹ 263815 известно устройство, содержащее испарительную камеру с перегородками, образующими лабиринтный канал, байпас и сопротивления (1).

Испаритель точно дозирует анестетики в интервале расходов газа от 1 до 10 л/мин. Однако, в случае неисправности системы газоснабжения, приводящей, например, к большим газотокам, или при негоризонтальной установке испарителя при транспортировании больных, или при переполнении камеры, жидкий анестетик может попадать в газоходы испарителя, в частности выплескиваться через выход камеры, что приводит к передозировке.

Целью изобретения является повышение безопасности проведения наркоза при транспортировании больных.

Это достигается тем, что в испарителе перегородки лабиринтного канала, имеющие зазор по периферии, выполнены со скосами, а выходная секция испарительной камеры, расположенная в центре, выполнена в виде сопла и поплавкового стакана.

На фиг. 1 изображен испаритель, вид сверху; на фиг. 2 — сечение по А — А на фиг. 1.

Испаритель содержит испарительную камепу 1 с перегородками 2 и 3, образующими лабиринтный канал 4, и отверстием 5 для наполнения анестетиком. Кроме того, нспаритель содержит байпас и сопротивления (на чертежах не показаны).

5 Испаритель снабжен жидкостными затворами 6 и 7, установленными соответственно в выходной секции камеры 1 н в отверстии 5 для наполнения ансстетиком. Выходная секция расположена в центре камеры 1 и выполнена

10 в виде сопла 8 и поплавкового стакана 9.

Перегородки 2, огибаемые потоком газа по периферии, оснащены в верхней части пазами

10. Высота каждо-о паза 10 по длине перегородки 2 пропорциональна расстоянию до цен15 тра камеры 1.

Каждый из жидкостных затворов 6 и 7 выполнен в виде тонкостенного поплавкового стакана 9, например из фторопласта, и взаимодействующего с ним седла 11. Стакан 9

20 установлен в цилиндрическом гнезде 12 и погружен открытой частью в жидкий анестетик.

Испаритель анестетиков работает следующим образом.

Анестетик заливается чсрез отверстие 5 в

25 камеру 1. Когда уровень анестстнка становится максимальным, седло 11 затвора 7 закрывается стаканом 9, что исключает возможность переполнения камеры 1.

Газ-носитель движется над поверхностью

30 анестетика по лабиринтному каналу 4 и вы581947

Риа,2!!зд. ¹ 959 I èðà>ê 693

Подписноо

Заказ 2600/!б

НПО

Типография, пр. Сапунова, 2 ходит из камеры 1 через затвор 6. При больших газотоках через камеру 1 (свыше

10 л/мин), возникающих из-за неисправности системы газоснабжения, уровень анестетика поднимается к соплу 8 за счет перепада давлений в лабиринтном канале 4 и седло 11 затвора 6 закрывается стаканом 9. Тем самым исключается возможность попадания жидкого анестетика в газоходы испарителя через сопло 8 камеры 1.

При негоризонтальной установке испарителя проходное сечение периферийного участка лабиринтного канала 4 перекрывается анестетиком и газ движется через паз 10. В случае больших газотоков и негоризонтальной установки испарителя седло 11 затвора 6 герметично закрывается стаканом 9 благодаря его взаимодействию со стенками гнезда 12.

Таким образом, предлагаемый испарнтель, в отличие от существующих, исключает попадание жидкого анестетика в газоходы при больших газотоках или переполнении испарительной камеры, обеспечивает точное дозирование, в том числе при негоризонтальной установке, и безопасность пациента в аварийных ситуациях.

Универсальность, точность дозирования, 5 экономичность, надежность и безопасность в работе позволяют широко использовать испарнтель в анестезиологической практике в качестве основного блока аппаратов ингаляционного наркоза.

Формула изобретения

Испаритель жидких наркотиков по авт. св.

М. 263815, отличающийся тем, что, с целью повышения безопасности проведения

15 наркоза при транспортировании больных, перегородки лабнринтного канала, имеющие зазор по периферии, выполнены со скосами, а выходная секция испарительной камеры выполнена в виде сопла и поплавкового стакана.

20 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР №263815, кл. А 61М 17/00, 1968.
