Щековая вибрационная дробилка

Щековая вибрационная дробилка

Иллюстрации

Показать все

Реферат



1п) 58 )985

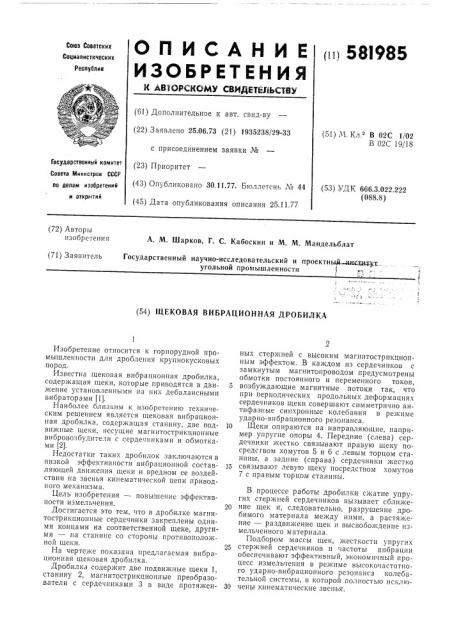

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.06.73 (21) 1935238/29-33 (51) М, Кл.з В 02С 1/02

В 02С 19/18 с присоединением заявки №

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (23) Приоритет (43) Опубликовано 30.11.77. Бюллетень № 44 (45) Дата опубликования описания 25.11.77 (53) УДК 666.3.022.222 (088.8) (72) Авторы изобретения

А. М. Шарков, Г. С. Кабоскин и М. М. Мандельблат (71) Заявитель

Государственный научно-исследовательский и проектньсй икслихус.. угольной промышленности (54) ЩЕКОВАЯ ВИБРАЦИОННАЯ ДРОБИЛКА

Изобретение относится к горнорудной промышленности для дробления крупнокусковых пород.

Известна щековая вибрационная дробилка, содержащая щеки, которые приводятся в движение установленными на них дебалансными вибраторами (1).

Наиболее близким к изобретению техническим решением является щековая вибрационная дробилка, содержащая станину, две подвижные щеки, несущие магнитострикционные вибровозбудители с сердечниками и обмотками (2).

Недостатки таких дробилок заключаются в низкой эффективности вибрационной составляющей движения щеки и вредном ее воздействии на звенья кинематической цепи приводного механизма.

Цель изобретения — повышение эффективности измельчения.

Достигается это тем, что в дробилке магнитострикционные сердечники закреплены одними концами на соответственной щеке, другими — на станине со стороны противоположной щеки.

На чертеже показана предлагаемая вибрационная щековая дробилка.

Дробилка содержит две подвижные щеки 1, станину 2, магнитострикционные преобразователи с сердечниками 3 в виде протяженных стержней с высоким магнитострикционным эффектом. В каждом из сердечников с замкнутым магнитопроводом предусмотрены обмотки постоянного и переменного токов, 5 возбуждающие магнитные потоки так, что при периодических продольных деформациях сердечников щеки совершают симметрично антифазные синхронные колебания в режиме ударно-вибрационного резонанса.

10 Шеки опираются на направляющие, например упругие опоры 4. Передние (слева) сердечники хкестко связывают правую щеку посредством хомутов 5 и б с левым торцом станины, а задние (справа) сердечники жестко

15 связывают левую щеку посредством хомутов

7 с правым торцом станины.

В процессе работы дробилки сжатие упругих стержней сердечников вызывает сближе20 ние щек и, следовательно, разрушение дробимого материала между ними, а растяжение — раздвижение щек и высвобождение измельченного материала.

Подбором массы щек, жесткости упругих стержней сердечников и частоты вибрации обеспечивают эффективный, экономичный процесс измельчения в режиме высокочастотного ударно-вибрационного резонанса колебательной системы, в которой полностью нсклю30 чены кинематические звенья, 581985

Формула изобретения о б

Составитель Ю. Хечанов

Техред Л. Гладкова Корректор Л Брахнина

Редактор Т. Кузьмина

Заказ 2547/2 Изд. № 931 Тираж 818 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Щековая вибрационная дробилка, содержащая станину, две подвижные щеки, несущие магнитострикционные вибровозбудители с сердечниками и обмотками, отличающаяся тем, что, с целью повышения эффективности измельчения, сердечники закреплены одними концами на соответственной щеке, другими концами — на станине со стороны противоположной щеки.

Источники информации, принятые во внимание при экспертизе

5 1. Авторское свидетельство СССР №208425, кл. В 02 1/02, 1965.

2. Патент США № 3223337, кл. 241 — 262, опублик. 1965.
