Реферат

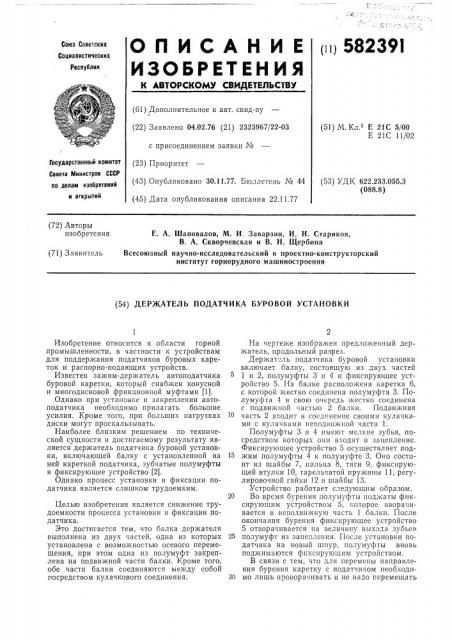

1пц 582391

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (51) М. Кл. Е 21С 5/00

Е 21С 11/02 (22) Заявлено 04.02.76 (21) 2323967/22-03 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет (43) Опубликовано 30.11.77. Бюллетень № 44 (45) Дата опубликования описания 22.11.77 (53) УДК 622.233.055.3 (088.8) (72) Авторы изобретения

E А. Шаповалов, М. И. Заварзин, И. Н. Стариков, В. А. Скворчевская и В. Н. Щербина

Всесоюзный научно-исследовательский и проектно-конструкторский институт горнорудного машиностроения (71) Заявитель (54) ДЕР)КАТЕЛЬ ПОДАТЧИКА БУРОВОЙ УСТАНОВКИ

Изобретение относится к области горной промышленности, в частности к устройствам для поддержания податчиков буровых кареток и распорно-подающих устройств.

Известен зажим-держатель автоподатчика буровой каретки, который снабжен конусной и многодисковой фрикционной муфтами (1).

Однако при установке и закреплении автоподатчика необходимо прилагать большие усилия. Кроме того, при больших нагрузках диски могут проскальзывать.

Наиболее близким решением по технической сущности и достигаемому результату является держатель податчика буровой установки, включающей балку с установленной на ней кареткой податчика, зубчатые полумуфты и фиксирующее устройство (2).

Однако процесс установки и фиксации податчика является слишком трудоемким.

Целью изобретения является снижение трудоемкости процесса установки и фиксации податчика.

Это достигается тем, что балка держателя выполнена из двух частей, одна из которых установлена с возможностью осевого перемещения, при этом одна из полумуфт закреплена на подвижной части балки. Кроме того, обе части балки соединяются между собой посредством кулачкового соединения.

На чертеже изображен предложенный держатель, продольный разрез.

Держатель податчика буровой установки включает балку, состоящую из двух частей

1 и 2, полумуфты 3 и 4 и фиксирующее устройство 5. На балке расположена каретка 6, с которой жестко соединена полумуфта 3. Полумуфта 4 в свою очередь хкестко соединена с подвижной частью 2 балки. Подвижная

10 часть 2 входит в соединение своими кулачками с кулачками неподвижной части 1.

Полумуфты 3 и 4 имеют мелкие зубья, посредством которых онп входят в зацепление.

Фиксирующее устройство 5 осуществляет под15 жим полумуфты 4 к полумуфте 3. Оно состоит из шайбы 7, пальца 8, тяги 9, фиксирующей втулки 10, гарельчатой пружины 11, регулировочной гайки 12 и шайбы 13.

Устройство работает следующим ооразом.

20 Во время бурения полумуфты поджаты фиксирующим устройством 5, которое вворачивается в неподвижную часть 1 балки. После окончания бурения фиксирующее устройство

5 отворачивается па величину вь1хода зубьев

25 полумуфт из зацепления. После установки податчика на новый шпур, полумуфгы вновь поджимаются фиксирующим устройством.

В связи с тем, что для перемены направления бурения каретку с податчнком необходи30 мо лишь проворачивать и не надо перемещать

582391

Формула изобретения

Составитель В. Щербина

Техред H. Рыбкина Корректор Т. Добровольскаи

Редактор Д. Павлова

Заказ 2802ó9 Изд. ¹ 951 Тираж 778 Подписное

11ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4, 5

Типографии, пр. Сапунова, 2

3 вдоль оси держателя, рабочий затрачивает меньше энергии и времени.

1. Держатель податчика буровой установки, включающий балку с установленной на ней кареткой подагчика, зубчатые полумуфты и фиксирующее устройство, отл и ч а ю щи йс я тем, что, с целью снижения трудоемкости процесса установки и фиксации податчика, балка выполнена из двух частей, одна из которых установлена с возможностью осевого перемещения, при этом одна из полумуфт закреплена на подвижной части балки.

2. Держатель податчика по п. 1, о т л и ч аю шийся тем, что части балки соединены ме5 жду собой посредством кулачкового соединения.

Источники информации, принятые во внимание при экспертизе

10 1. Авторское свидетельство CCCP¹178326, кл. Е 21С 5/00, 19б5.

2. Авторское свидетельство СССР№317790, кл. E 21С 11/02, 1970.
