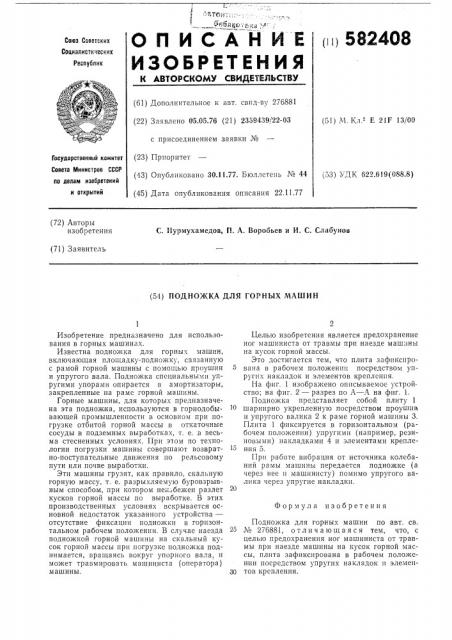

О П И С А Н И Е 5824ОЗ

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву 276881 (22) Заявлено 05.05.76 (21) 2359439/22-03 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.11.77. Вюллетень ¹ 44 (45) Дата опубликования описания 22.11.77 (5)) М. Кл.- E 2IF 13/00

Государственных комитет

Совета Министров СССР ло делам изобретений и OTKpblTHII (53) УДК 622.619(088.8) (72) Авторы изобретения

С. Нурмухамедов, H. А. Воробьев и И. С. Слабунов (71) Заявитель (54) ПОДНОЖКА ДЛЯ ГОРНЫХ МАШИН

Формула изобретения

Изобретение предназначено для использования в горных машинах.

Известна подножка для горных машин, включающая площадку-подножку, связанную с рамой горной машины с помощью проушин и упругого вала. Подножка специальными упругими упорами опирается в амортизаторы, закрепленные на раме горной машины.

Горные машины, для которых предназначена эта подножка, используются в гор нодобывающей промышленности в основном при погрузке отбитой горной массы в откаточные сосуды в подземных выработках, т. е. в весьма стесненных условиях. При э1ом по технологии погрузки машины совершают возвратно-поступательные движения по рельсовому пути или почве выработки.

Эти машины грузят, как правило. скальную горную массу, т. е. разрыхляемую буровзрывным способом, при котором неи бежен разлет кусков горной массы по выработке. В этих производственных условиях вскрывается основной недостаток указанного устройства— отсутствие фиксации подножки в горизонтальном рабочем положении. В случае наезда подножкой горной машины на скальный кусок горной массы при погрузке подножка поднимается, вращаясь вокруг упорного вала, и может травмировать машиниста (оператора) машины.

Целью изобретения является предохранение ног машиниста от травмы при наезде машины на кусок горной массы.

Это достигается тем, что плита зафиксиро5 вана в рабочем положении посредством упругих накладок и элементов крепления.

На фиг. 1 изобрахкено описываемое устрой ство; на фиг. 2 — разрез по А — А на фиг. 1.

Подножка представляет собой плиту 1

10 шарнирно укрепленную посредством проушин и упругого валика 2 к раме горной машины 3.

Плита 1 фиксируется в горизонтальном (рабочем положении) упругими (например, резиновыми) накладками 4 и элементами крепления 5.

При работе вибрация от источника колебаний рамы машины передается подножке (а через нее и машинисту) помимо упругого валика через упругие накладки.

Подножка для горных машин по авт. св.

25 ¹27б881,,отличающаяся тем,,что, с целью предохранения ног машиниста от травмы при наезде машины на кусок горной массы, плита зафиксирована в рабочем положении посредством упругих накладок и элемен30 тов крепления.

582408

Pve.1

Дог 2

Составитель В. Шестимнрова

Техред Л. Гладкова Корректор А. Степанова

Редактор Д. Павлова

Подписное

Типография, пр. Сапунова, 2

Заказ 2539/12 Изд. № 925 Тираж 778

HI10 Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 3(-35, Раушская наб., д. 4/5
