Реферат

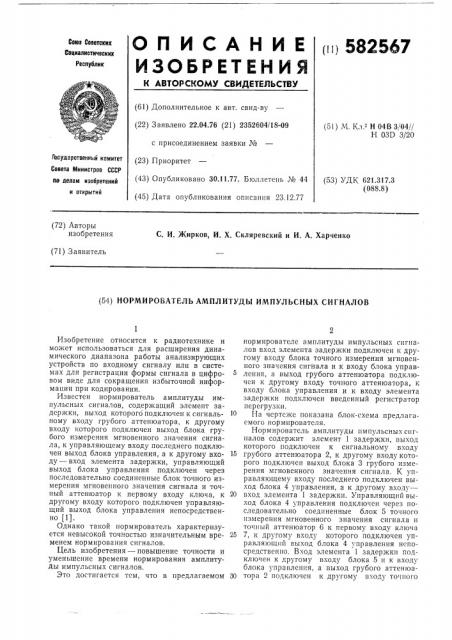

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii! 582567

Сове Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 22.04.76 (21) 2352604/18-09 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.11.77. Бюллетень № 44 (45) Дата опубликования описания 23.12.77 (51) М. Кл Н 04В 3/04//

Н 03D 3/20

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.317.3 (088.8) (72) Авторы изобретения

С. И. Жирков, И. Х. Скляревский и И. А. Харченко (71) Заявитель (54) НОРМИРОВАТЕЛЪ АМПЛИТУДЫ ИМПУЛЬСНЫХ СИГНАЛОВ

Изобретение относится к радиотехнике и может использоваться для расширения динамического диапазона работы анализирующих устройств по входному сигналу или в системах для регистрации формы сигнала в цифровом виде для сокращения избыточной информации при кодировании.

Известен нормирователь амплитуды импульсных сигналов, содержащий элемент задержки, выход которого подключен к сигнальному входу грубого аттенюатора, к другому входу которого подключен выход блока грубого измерения мгновенного значения сигнала, к управляющему входу последнего подключен выход блока управления, а к другому входу — вход элемента задержки, управляющий выход блока управления подключен через последовательно соединенные блок точного измерения мгновенного значения сигнала и точIbIH аттенюатор к первому входу ключа, к другому входу которого подключен управляющий выход блока управления непосредственно (1).

Однако такой нормирователь характеризуется невысокой точностью изначительным временем нормирования сигналов.

Цель изобретения — повышение точности и уменьшение времени нормирования амплитуды импульсных сигналов.

Это достигается тем, что в предлагаемом нормирователе амплитуды импульсных сигналов вход элемента задержки подключен к другому входу блока точного измерения мгновенного значения сигнала и к входу блока управления, а выход грубого аттенюатора подключен к другому входу точного аттенюатора, к входу блока управления и к входу элемента задержки подключен введенный регистратор перегрузки.

10 На чертсже показана блок-схема предлагаемого нормирователя.

Нормирователь амплитуды импульсных сигналов содержит элемент 1 задержки, выход которого подключен к сигнальному входу

15 грубого аттенюатора 2, к другому входукоторого подключен выход блока 3 грубого измерения мгновенного значения сигнала. К управляющему входу последнего подключен выход блока 4 управления, а к другому входу—

20 вход элемента 1 задержки. Управляющий выход блока 4 управления подключен через последовательно соединенные блок 5 точного измерения мгновенного значения сигнала и точный аттенюатор б к первому входу ключа

25 7, к другому входу которого подключен управляющий выход блока 4 управления непосредственно. Вход элемента 1 задержки подключен к другому входу блока 5 и к входу блока управления, а выход грубого аттенюа30 тора 2 подключен к другому входу точного

Изд. № 932

Подписное

Тираж 818

Заказ 2549/2

Типография, пр, Сапунова, 2 аттенюатора 6. К входам блока 4 упраьления и элемента 1 задержки подключен регистратор 8 перегрузки.

Нормирователь работает следующим образом.

Входной сигнал поступает одновременно на входы элемента 1 задержки, блоков 3, 5, блока 4 управления и регистратора 8 перегрузки.

Блок 4 управления открывает блоки 3, 5 и ключ 7. Блок 3 грубо измеряет максимальное мгновенное значение входного сигнала и в соответствии с этим изменяет коэффициент передачи грубого аттенюатора 2. Блок 5 определяет максимальное мгновенное значение сигнала, соответствующее грубо пронормированному сигналу и в соответствии с пим изменяет коэффициент передачи точного аттенюатора 6.

Сигнал, пройдя элемент 1 задержки, задерживается на время 1„выбранное из условия а ) Гманс, Где тман максимальное Время от начала сигнала до его максимального мгновенного значения, которое не может быть больше длительности сигнала.

Задержанный сигнал поступает на грубый аттенюатор 2, подвергается грубому норглированию и далее поступает на точный аттенюатор 6 и подвергается точному нормированию. Пронормированный сигнал поступает на ключ 7, на другой вход которого в момент подается сигнал от блока 4 управления.

Ключ 7 открывается на время равное максимальной длительности сигнала, и на его выходе появляется пронормированный сигнал.

Если амплитуда сигнала превышает допустимое значение, т. е. срабатывает регистратор 8 перегрузки, блок 4 управления закрывает ключ

7, и сигнал на выходе нормирователя не проходит, что обеспечивает защиту устройства от помех. В исходное состояние нормирователь приводится сигналами от блока управления по истечении времени цикла нормирования сигнала.

Формула изобретения

Нормирователь амплитуды импульсных сигналов, содержащий элемент задержки, выход которого подключен к сигнальному входу грубого аттеыюатора, к другому входу которого подключен выход блока грубого измерения мгновенного значения сигнала, к управляющему входу последнего подключен выход блока управления,I а к другому входу — вход элемента задержки, управляющий выход блока управления подключен через последовательно соединенные блок точного измерения мгновенного значения сигнала и точный аттенюатор к первому входу ключа, к другому входу которого подключен управляющий выход блока управления непосредственно, о т л и ч а ю щ и йся тем, что, с целью повышения точности и уменьшения времени нормирования амплитуды импульсных сигналов, вход элемента задержки подключен к другому входу блока точного измерения мгновенного значения сигнала и к входу блока управления, а выход

80 грубого аттенюатора подключен к другому входу точного аттенюатора, к входу блока управления и к входу элемента задержки подключен введенный регистратор перегрузки.

Источники информации, 85 принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 47006 кл. 03 Д 3/22, 1972.
