Реферат



1;."а 1

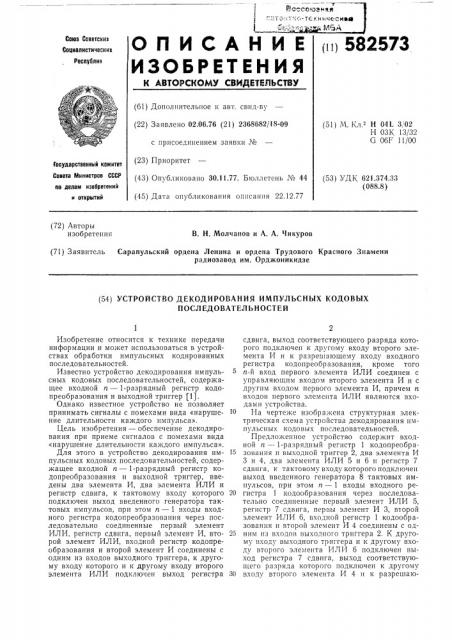

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

;и) 582573 (61) Дополнительное к авт, свид-ву (22) Заявлено 02.06.76 (21) 2368682/18-09 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.11.77. Бюллетень № 44 (45) Дата опубликования описания 22.12.77 (51) М. Кл.- зН 041 3, 02

Н ОЗК 13/32

G 06F 11/00

Государственный комитет

Совета Министров СССР (53) УДК, 621.374.33 (088.8) оо делам изобретений н OTKpblTHH (72) Авторы изобретения

В. Н. Молчанов и А. А. Чикуров (71) Заявитель Сарапульский ордена Ленина и ордена Трудового Красного Знамени радиозавод им. Орджоникидзе (54) УСТРОЙСТВО ДЕКОДИРОВАНИЯ ИМПУЛЬСНЫХ КОДОВЫХ

ПОСЛЕДОВАТЕЛЬНОСТЕЙ

Изобретение относится к технике передачи информации и может использоваться в устройствах обработки импульсных кодированных последовательностей.

Известно устройство декодирования импульсных кодовых последовательностей, содержащее входной n — 1-разрядный регистр кодопреобразования и выходной триггер (1).

Однако известное устройство не позволяет принимать сигналы с помехами вида «нарушение длительности каждого импульса».

Цель изобретения — обеспечение декодирования при приеме сигналов с помехами вида

«нарушение длительности каждого импульса».

Для этого в устройство декодирования импульсных кодовых последовательностей, содержащее входной n — 1-разрядный регистр кодопреобразования и выходной триггер, введены два элемента И, два элемента ИЛИ и регистр сдвига, к тактовому входу которого подключен выход введенного генератора тактовых импульсов, при этом n — 1 входы входного регистра кодопреобразования через последовательно соединенные первый элемент

ИЛИ, регистр сдвига, первый элемент И, второй элемент ИЛИ, входной регистр кодопреобразования и второй элемент И соединены с одним из входов выходного триггера, к другому входу которого и к другому входу второго элемента ИЛИ подключен выход регистра сдвига, выход соответствующего разряда которого подключен к другому входу второго элемента И и к разрешающему входу входного регистра кодопреобразования, кроме того и-й вход первого элемента ИЛИ соединен с управляющим входом второго элемента И и с другим входом первого элемента И, причем и входов первого элемента ИЛИ являются входами устройства.

На чертеже изображена структурная электрическая схема устройства декодирования импульсных кодовых последовательностей.

Предложенное устройство содержит входной и — 1-разрядный регистр 1 колопреобра15 зования и выходной триггер 2, два элемента И

3 и 4, два элемента ИЛИ 5 и 6 и регистр 7 сдвига, к тактовому входу которого подключен выход введенного генератора 8 тактовых импульсов, при этом n — 1 входы входного ре20 гистра 1 кодообразования через последовательно соединенные первый элемент ИЛИ 5, регистр 7 сдвига, первы элемент И 3, второй элемент ИЛИ 6, входной регистр 1 кодообразованпя и второй элемент И 4 соединены с од25 ним из входов выходного триггера 2. К другому входу выходного триггера и к другому входу второго элемента ИЛИ 6 подключен выход регистра 7 сдвига, выход соответствующего разряда которого подключен к другому

30 входу второго элемента И 4 и к разрешаю582573

25 щему входу входного регистра 1 кодообразования. Кроме того и-й вход первого элемента.

ИЛИ 5 соединен с управляющим входом второго элемента И 4 и с другим входом первого элемента И 3, причем и входов первого элемента ИЛИ 5 являются входами устройства.

Устройство декодирования импульсных кодовых последовательностей работает следующим образом.

В том случае, когда на входы устройства не поступают сигналы из капала, импульсы с генератора 8 тактовых импульсов заполняют регистр 7 сдвига. Последний импульс поступает на выходной триггер 2 и создает на его выходе

«0». Этот же импульс через второй элемент

ИЛИ 6 поступает на вход сброса входного регистра 1 и приводит его в нулевое состояние.

Устройство готово к работе.

При поступлении на первый вход устройства сигнала без помех импульс этого сигнала через первый элемент ИЛИ 5 передним фронтом сбрасывает регистр 7 сдвига в нулевое состояние, после чего он снова начивает заполняться. Седьмой импульс с регистра 7 сдвига поступает на разрешающий вход входного регистра 1, после чего сигнал, поступивший на первый вход устройства, записывается в первой ячейке входного регистра 1 и подготавливает к работе вторую ячейку.

Регистр 7 сдвига заполняется на десять ячеек за время длительности первого входного импульса сигнала. По окончании действия импульса на первом входе устройства сразу же появляется импульс на втором входе устройства, который сбрасывает регистр 7 сдвига в нулевое состояние и весь процесс повторяется.

После поступления импульса на а — 1 вход устройства и седьмого импульса регистра 7 сдвига на разрешающий вход входного регистра

1 на выходе последнего появится «1». По приходу импульса на и вход создается сигнал «1» на управляющем входе второго элемента И 4.

После прихода седьмого импульса с регистра

7 сдвига на другой вход второго элемента И 4 на его выходе появляется «1». С выхода этого элемента сигнал «1» поступает на единичный вход выходного триггера 2 и переводит его в состояние «1». Этот же импульс с и-го входа устройства поступает на другой вход первого элемента И 3, на первый вход которого приходит восьмой импульс с регистра 7 сдвига. С выхода элемента И 3 сигнал «1» через первый элемент ИЛИ 6 сбрасывает входной регистр 1 в нулевое состояние.

В том случае, когда частота переключения по входам устройства меньше заданной, т. е. длительность отдельных входных импульсов больше заданной, то после прихода на вход устройства импульса регистр 7 сдвига начинает заполняться и пятнадцатым импульсом

60 сбрасывает регистр 1 сдвига в нулевое состояние. То же самое происходит и при поступлении импульсов ббльшей длительности на остальные входы. В том случае, когда частота переключения по входам больше заданной т. е. длительность импульсов меньше заданной, при поступлении импульса на первый вход устройства регистр 7 начинает заполняться, но до седьмого импульса оп пе успевает заполняться, так как приходит следующий импульс на второй вход устройства, который сбрасывает регистр 7 сдвига в нулевое состояние.

Входные импульсы не записываются в входной регистр 1, так как на его разрешающий вход сигналы не поступают, Таким образом, длительность входных импульсов ограничена в пределах не меньше семи и не больше четырнадцати тактовых импульсов. Эти пределы и соответственно помехозащищенность можно изменять, изменив номера ячеек регистра сдвига, с которых снимаются сигналы.

Предложенное устройство обладает повышенной помехозащищенностью и обеспечивает декодирование при приеме сигналов с помехами вида «нарушение длительности каждого импульса».

Формула изобретения

Устройство декодирования импульсных кодовых последовательностей, содержащее входной и — 1-разрядный регистр кодопреобразония и выходной триггер, отличающееся тем, что, с целью обеспечения декодирования при приеме сигналов с помехами вида «нарушение длительности каждого импульса», в него введены два элемента И, два элемента ИЛИ и регистр сдвига, к тактовому входу которого подключен выход введенного генератора тактовых импульсов, при этом и — 1 входы входного регистра кодообразования через последовательно соединенные первый элемент ИЛИ, регистр сдвига, первый элемент И, второй элемент ИЛИ, входной регистр кодопреобразования и второй элемент И соединены с одним из входов выходного триггера, к другому входу которого и к другому входу второго элемента

ИЛИ подключен выход регистра сдвига, выход соответствующего разряда которого подключен к другому входу второго элемента И и к разрешаюи ему входу входного регистра кодопреобразования, кроме того и-й вход первого элемента ИЛИ соединен с управляющим входом второго элемента И и с другим входом первого элемента И, причем и входов первого элемента ИЛИ являются входами устройства.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР № 402150, кл. Н ОЗК 13/32, 1970.
