Реферат

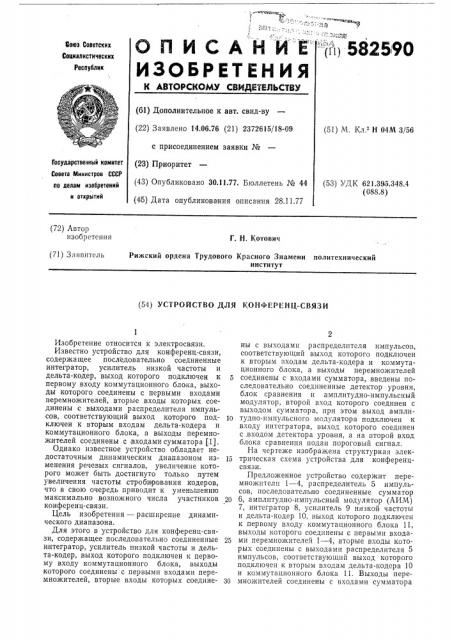

G П ИОАН ИЕ

ИЗОБРЕТЕН ИЯ

"161 5825 90

Фоеа. Советских

Социалистических

Республик

К АВТОРСКОМУ СВйДЕТЕДЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 14.06.76 (21) 2372615/18-09 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.11.77. Бюллетень ¹ 44 (4 5) Дата опубликования описания 28.11.77 (51) М. Кл. H 04М 3/56

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 621.395.348.4 (088.8) (72) Автор изобретения

Г. Н. Котович

Рижский ордена Трудового Красного Знамени политехнический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОИФВРВНЦ-СВЯЗИ

Изобретение относится к электросвязи.

Известно устройство для конференц-связи, содержащее последовательно соединенные интегратор, усилитель низкой частоты и дельта-кодер, выход которого подключен к первому входу коммутационного блока, выходы которого соединены с первыми входами перемножителей, вторые входы которых соединены с выходами распределителя импульсов, соответствующий выход которого подключен к вторым входам дельта-кодера и коммутационного блока, а выходы перемножителей соединены с входами сумматора (11.

Однако известное устройство обладает недостаточным динамическим диапазоном изменения речевых сигналов, увеличение которого может быть достигнуто только путем увеличения частоты,стр обир1ова ни я кодеров, что в свою очередь приводит к уменьшению максимально возножного числа участников конференц-связи.

Цель изобретения — расширение динамического диапазона.

Для этого в устройство для конференц-связи, содержащее последовательно соединенные интегратор, усилитель низкой частоты и дельта-кодер, выход которого подключен к первому входу коммутационного блока, выходы которого соединены с первыми входами перемножителей, вторые входы которых соединены с выходами распределителя импульсов, соответствующий выход которого подключен к вторым входам дельта-кодера и коммутационного блока, а выходы перемножителей

5 соединены с входами сумматора, введены последовательно соединенные детектор уровня, блок сравнения и амплитудно-импульсный модулятор, второй вход которого соединен с выходом сумматора, при этом выход ампли10 тудно-импульсного модулятора подключен к входу интегратора, выход которого соединен с.входом детектора уровня, а на второй вход блока сравнения подан пороговый сигнал.

На чертеже изображена структурная элек15 трическая схема устройства для конференцсвязи.

Предложенное устройство содержит перемножители 1 — 4, распределитель 5 импульсов, последовательно соединенные сумматор

20 6, амплитудно-импульсный модулятор (АИМ)

7, интегратор 8, усилитель 9 низкой частоты и дельта-кодер 10, выход которого подключен к первому входу коммутационного блока 11, выходы которого соединены с первыми входа25 ми перемножителей 1 — 4, вторые входы которых соединены с выходами распределителя 5 импульсов, соответствующий выход которого подключен к вторым входам дельта-кодера 10 и коммутационного блока 11. Выходы пере30 множителей соединены с входами сумматора

6. Выход интегратора 8 соединен с входом детектора 12 уровня, выход которого подключен к блоку 13 сравнения, на его второй вход подан пороговый сигнал. Выход блока 13 сравнения подсоединен к первому входу АИМ, к второму входу которого подключен сумматор б.

Устройство для конференц-связи работает следующим образом.

После перемножения и суммирования на выходе сумматора б получается групповой цифровой сигнал, который поступает на второй вход АИМ. В зависимости от величины модулирующего напряжения на первом входе АИМ меняется размах цифрового групповопо сигнала и, следовательно,,напряжение на выходе АИМравно А.E(t), где А — коэффициент преобразования. Данный сигнал восстанавливается интегратором 8, на выходе которого получается групповой аналоговый сигнал 1)= — Г И+У.()+У И+ .()) т где т — число участников конференц-связи;

7>(t), Xa(t), p(t) и Уа(/) — речевые сигналы каждого абонента.

Если говорит первый абонент, а остальные абоненты принимают его информацию, то и= —. и.

На выходе детектора 12 уровня, состоящего из диодного выпрямителя и сглаживающего фильтра, вырабатывается постоянное напряжение, пропорциональное восстановленному груповому сигналу, которое в зависимости от уровня речи говорящего абонента изменяется в пределах Р= 1 макс 1 мин.

Напряжение сравнивается на втором входе блока 13 сравнения с пороговым уровнем напряжения Vp, причем при V(Vp напряжение на выходе блока сравнения постоянно и начинает увеличиваться только при условии

V) Vp. Уровень V выбирается таким образом, чтобы условие V= Vp соответствовало бы границе перегрузки модемов, преобразующих речевые сигналы участников связи. Следовательно, при V(Vp устройство для конференцсвязи работает в режиме линейной дельта модуляции. При U) Vp, что соответствует высоким уровням речевого сигнала говорящего абонента, увеличивается напряжение на выходе АИМ, и в свою очередь растет шаг квантования на выходе интегратора 8, в результате чего исключается перегрузка группового сигнала. Так, в случае, если говорит пер582590

Устройство для конференц-связи, содержащее последовательно соединенные интегратор, усилитель низкой частоты и дельта-кодер, вы35 ход которого подключен к первому входу коммутационного блока, выходы которого соединены с первыми входами перемножителей, вторые входы которых соединены с выходами распределителя импульсов, соответствующий

40 выход которого подключен к вторым входам дельта-кодера и коммутационного блока, а выходы перемножителей соединены с входами сумматора, отличающееся тем, что, с целью расширения динамического диапазо45 на, в него введены последовательно соединенные детектор уровня, блок сравнения и амплитудно-импульсный модулятор, второй вход которого соединен с выходом сумматора, при этом выход амплитудно-импульсного

50 модулятора подключен к входу интегратора, выход которого соединен с входом детектора уровня, а на второй вход блока сравнения подан пороговый сигнал.

Источники информации, 55 принятые во внимание при экспертизе

1. Заявка Np 2170270/09, кл. Н 04М 3/56, 1975, по которой принято решение о выдаче авторского свидетельства.

4 вый абонент, то при V(Vp напряжение У (Ц восстанавливается на интеграторе с постоянным шагом квантования.

Бинарные цифровые сигналы других неговорящих абонентов представляют собой чередование единиц и нулей, Таким образом, в интеграторе восстанавливается не только групповой аналоговый сигнал, но и содержится информация о необходимости компрессии группового сигнала, которая осуществляется независимо от числа участников только одной цепью обратной связи, причем автоматически подвергается компрессии только речевой сигнал говорящего абонента.

В случае, если более приоритетный абонент вмешивается в разговор с целью передать важное сообщение, то в интеграторе восстанавливается сумма двух речевых сигналов первого и второго абонента, которая также поступает в цепь обратной связи и на выходе детектора 12 уровня устанавливается напряжение, пропорциональное уровням речи обоих абонентов, т. е. осуществляется одновременная компрессия речевых сигналов как одного, так и другого абонентов. За счет этого сохраняется хорошая разборчивость и естественность связи.

Формула изобретения

682590

От кодероо р денодиран
