№ 58283

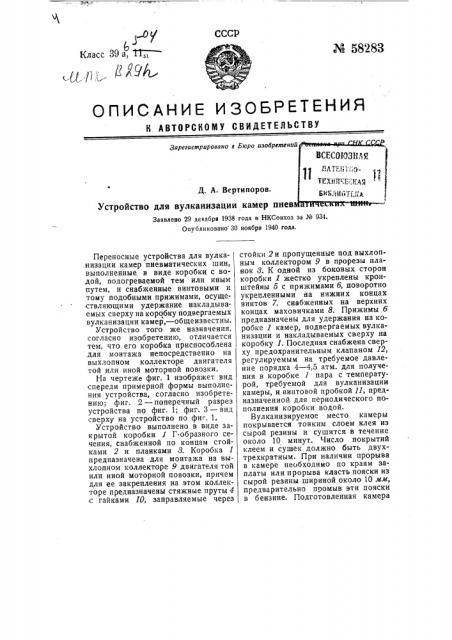

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобретени

Д. А. Вертипоров.

Устройство для вулканязации камер пнев

Заявлено 29 декабря 1938 года в НКСовхоз за № 934.

Опубликовано" 30 ноября 1940 года.

Переносные устройства для вулканизации камер пневматических шин, выполненные в виде коробки с водой, подогреваемой тем или иным путем, и снабженные винтовыми и тому подобными прижимами, осуществляющими удержание накладываемых сверху на коробку подвергаемых вулканизации камер,— общеизвестны.

Устройство того же назначения, согласно изобретению, отличается тем, что его коробка приспособлена .для монтажа непосредственно на выхлопном коллекторе двигателя той или иной моторной повозки.

На чертеже фиг. 1 изображет вид спереди примерной формы выполнения устройства, согласно изобретению; фиг. 2 — поперечный разрез устройства по фиг. 1; фиг. 3 — вид сверху на устройство по фи-. 1.

Устройство выполнено в виде закрытой коробки 1 Г-образного сечения, снабженной по концам стойками 2 и планками 3. Коробка 1 предназначена для монтажа на выхлопном коллекторе 9 двигателя той или иной моторной повозки, причем для ее закрепления на этом коллекторе предназначены стяжные пруты 4 с гайками 10, заправляемые через стойки 2и пропущенные под выхлопным коллектором 9 в прорезы планок 3. К одной из боковых сторон коробки 1 жестко укреплены кронштейны б с прижимами 6, поворотно укрепленными на нижних концах винтов 7, снабженных на верхних концах маховичками 8. Прижимы .6 предназначены для удержания на коробке 1 камер, подвергаемых вулканизации и накладываемых сверху на коробку 1. Последняя снабжена сверху предохранительным клапаном 12, регулируемым на требуемое давление порядка 4 — 4,5 атм. для получения в коробке 1 пара с температурой, требуемой для вулканизации камеры, и винтовой пробкой 11, предназначенной для периодического пополнения коробки водой.

Вулканизируемое место камеры покрывается тонким слоем клея из сырой резины и сушится в течение около 10 минут. Число покрытий клеем и сушек должно быть двухтрехкратным. При наличии прорыва в камере необходимо по краям заплаты или прорыва класть пояски из сырой резины шириной около 10 мм, предварительно промыв эти пояски в бензине. Подготовленная камера накладывается на коробку устройства и зажимается прижимами. Камеру сверху предварительно покрывают тонким слоем талька. Зажатие камеры следует сделать умеренным и заплаты должны быть обращены в сторону коробки устройства.

Продолжительность вулканизации составляет около 20 — 30 минут от того момента, когда давление пара в коробке достигнет около 3 атм.

Низший предел, т. е. 20 минут, рекомендуется для обычных заплат, покрытых клеем и просушенных, 30-минутный режим — при наличии больших прорывов и толстого слоя резины. В тех случаях, когда прорывы очень велики, необходимо вулканизировать их по частям.

Предмет изобретения.

Устройство для вулканизации камер пневматических шин при ремонте, выполненное в виде коробки с водой, атличаюи ееся тем, что, с целью обогрева коробки выхлопными газами двигателя моторной повозки, коробка монтирована на выхлопном коллекторе двигателя.
