Тросовый центратор
Иллюстрации
Реферат

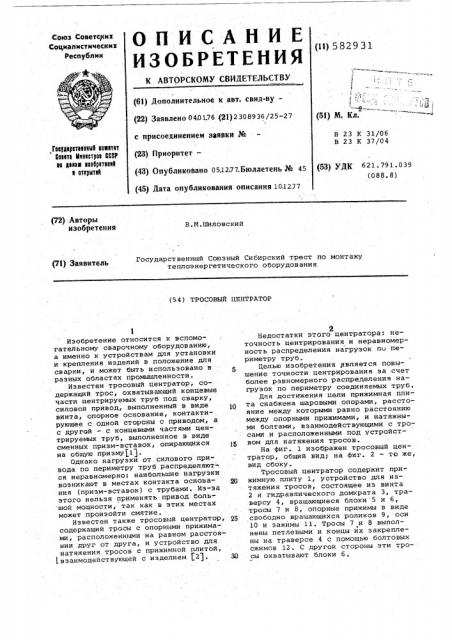

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву— (22) Заявлено 040176 (21) 2308936/25-27
Союз Советских
Социалистических
Республик (») 58293a -Ф (51) М. Кл, с присоединением заявки №
В 23 К 31/06
В 23 К 37/04, Гнн1днр61ынны1 ннмнтнт
Oewa Naaaetpoa СИР ае aaaaa aaahparaaal н отнрытнй (23) Приоритет— (43) Опубликовано 05.12 77,Бюллетень № 45 (45) Дата опубликования описания 1012.77 (5З) УДК б 21. 79 1 . 039 (088. 8) (72) Авторы изобретения
В.М.Шиловский.Государственный Союзный Сибирский трест по монтажу теплоэнергетического оборудования (71) Заявитель (54) ТРОСОВЫЙ ЦЕНТРАТОР
15
Изобретение относится к вспомогательному сварочному оборудованию, а именно к устройствам для установки и крепления изделий в положение для сварки, и может быть использовано в разных областях промышленности.
Известен тросовый центратор, содержащий трос, охватывающий концевые части центрируемых труб под сварку, силовой привод, выполненный в виде винта, опорное основание, контакти-. рующее с одной стороны с приводом, а с другой - с концевыми частями центрируемых труб, выполненное в виде сменных призм-вставок, опирающихся на общую призму(1).
Однако нагрузки от силового привода по периметру труб распределяют- . ся неравномерно: наибольшие нагрузки возникают в местах контакта основания (призм-вставок) с трубами. Из-за этого нельзя применять привод боль шой мощности, так как в этих местах может произойти смятке.
Известен также тросовый центратор, содержащий тросы с опорными прижимами, расположенными на равном расстоянии друг от друга, и устройство для натяжения тросов с прижимной плитой, 1взаимодействующей с изделием (21.
Недостатки этого центратора: неточность центрирования и неравномерность распределения нагрузок по периметру труб.
Целью изобретения является повышение точности центрирования за счет более равномерного распределения нагрузок по периметру соединяемых труб. для достижения цели прижимная плита снабжена шаровыми опорами, расстояние между которыми равно расстоянию между опорными прижимами, и натяжными болтами, взаимодействующими с тросами и расположенными под устройством для натяжения тросов.
На фиг. 1 изображен тросовый центратор, общий вид; на фиг. 2 — то же, вид сбоку.
Тросовый центратор содержит прижимную плиту 1, устройство для натяжения тросов, состоящее из винта
2 и гидравлического домкрата 3, траверсу 4, вращающиеся блоки 5 и 6, тросы 7 и 8, опорные прижимы в виде свободно вращающихся роликов 9, оси
10 и зажимы 11. Тросы 7 и 8 выполнены петлевыми и концы их закреплены на траверсе 4 с помощью болтовых сжнмов 12. С другой стороны зти тросы охватывают блоки 6.
582931
25
Обоймы блоков 6 соединяются между собой с помощью шарниров 13 и пальца 14, Гидравлический домкрат прикрепляется к основанию с помощью, хомутов
15. Винт 2 имеет рукоятку 16, взаимодействует с гидравлическим домкратом 3 и соединяется с траверсой 4 с помощью втулки 17. Прижимная плита 1 и блоки 6 имеют шаровые опоры 18 и
19. Блоки 5 прикреплены к прижимной плите 1 с помощью кронштейнов 20 и осей 21.
Оси 10 свободно вращающихся роликов 9 одновременно являются и распорками, которые обеспечивают параллельное расположение тросов. Ролики 9 на тросе размещены через определенные интервалы по периметру труб 22 и
23 и фиксируются на тросах 7 и 8 с помощью зажимов 11. Винт 2 служит для предварительного натяжения тросов (выбора слабины), а для создания нагрузки при центрировании труб используется гидравлический домкрат 3. Тросы охватывают блоки 5 с нижней сторо-. ны, т.е. проходят между блоками 5 и прижимной плитой 1. Благодаря этому нагрузки от устройства для натяжения через тросы передаются на плиту 1 и в тросах создается только растягивающее усилие, которое равномерно распределяется по. периметру труб. Иаровые опоры 18 плиты 1 создают на. трубы нагрузку, большую, чем на свободно вращающиеся ролики 9, на величину веса привода с траверсой и с прижимной плитой. Однако эта величина незначительна по сравнению с теми нагрузками, которые создаются приводами при центрировании труб.
Работает центратор следующим образом.
Траверса 4 опущена винтом 2 в нижнее положение, а папец 14 снят и концы шарниров 13 разъединены. Предварительно между центрируемыми трубами 22 и 23 устанавливается необходимый зазор, затем тросовый центратор размещается на стыке труб, шарниры
13 собираются и в .их отверстие вставляется палец 14.
После этого рукояткой 16 и вращением винта 2 создается предварительное натяжение тросов. Нагрузку для центрирования труб далее создают гидравлчческим домкратом 3. При этом наличие блоков 6, охватываемых пет- 56 левыми тросами 7 и 8, позволяет создать равномерное натяжение в обеих ветвях тросов, а равномерное распределение нагрузки по периметру труб позволяет болеЕ точно по диаметру сцентрировать трубы. Если же трубы имеют разные диаметры (отличаются . на небольшую величину друг от друга), то с.целью обеспечения воэможности выравнивания их концевых частей на большей части периметра один или несколько роликов выполняется съемным .и при центрировании снимается. В этом случае в местах, где нет роликов, нагрузки снижаются, часть трубы большого диаметра смещается в эти места, а в остальной части концевые части труб выравниваются.
Таким образом, применение данного центратора позволяет не только повысить точность центрирования труб эа счет равномерного распределения нагрузок по периметру труб и применения привода большей мощности, но и центрировать трубы разного диаметра.
Применение гидровинтовогo домкрата позволяет сократить время на цен трирование труб эа счет предварительного натяжения тросов винтом.
Формула изобретения
Тросовый центратор, содержащий тросы с опорными прижимами, располо- женными на равном расстоянии друг от друга, и устройство для натяжения тросов с прижимной плитой, взаимодействующей с изделием, о т л и ч а юшийся тем, что, с целью п вышения точности центрирования эа счет более равномерного распределения нагрузок по периметру соединяемых труб, прижимная плита .снабжена шаровыми опорами, расстояние между которыми равно расстоянию между опорными прижимами и натяжными блоками, взаимодействующими с тросами и расположенными под устройством для натяжения тросов.
Источники информации, принятые во внимание при экспертизе:
1. Монтаж оборудования на тепловых электростанциях Экспресс-информация, 1975 99, с.4.
2. Авторское свидетельство СССР
9 123931, кл. В.23 К 31 06, 1959.
582931
js 10.
Фиг. /
Составитель В,Власова рко оТехред Н.Андрейчук
Ко ектор Е.Папп
Заказ 4800/2б Тираж 1207 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035 Москва E-35 Раушса наб. д,4 5
Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
