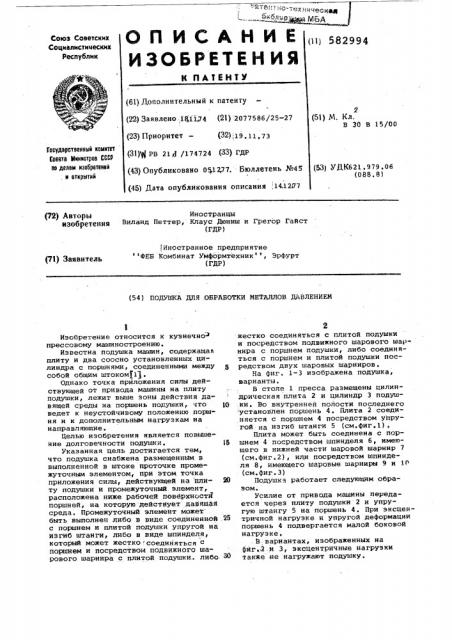

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социелистицеских

Республик ())) 582994 (61) Дополнительный к патенту (22) Заявлено:1Ц1174 (21) 2077586/25-27

2 (51) М. Кл.

В 30 В 15/00 (23) Приоритет — (32) .;19. 11. 73

Гооударотвенньй квинтет

Соовта Мнннстроо СССР оо делан нэобрвтеннй н открытнй (31) ф РВ 21 Д /174724 (33) ГДР (53) УЙК621.979,06 (088.8) (43) Опубликовано 0 1277. Бюллетень №45 (45) Дата опубликования описания;1412П7 (72} Авторы Иностранцы изобретения Виланд петтер клаус Дюниш и Грегор Гайст (ГДР) Иностранное предприятие ФЕБ Комбинат Умформтехник, ЭрФурт (ГДР) (71} Заявитель (54) ПОДУШКА ДЛЯ ОБРАБОТКИ МЕТАЛЛОВ ДАВЛЕНИЕМ

Изобретение относится к кузнечно прессовому машиностроению.

Известна подушка машин, содержащая плиту и два соосно установленных цилиндра с поршнями, соединенными между собой общим штоком(1).

Однако точка приложения силы действующей от привода машины на плиту подушки, лежит выше зоны действия давящей среды на поршень подушки, что 10 ведет к неустойчивому положению поршня и к дополнительным нагрузкам на направляющие.

Целью изобретения является повыше ние долговечности подушки, !5

Указанная цель достигается тем, что подушка снабжена размещенным в выполненной в штоке проточке промежуточным элементом, при этом точка приложения силы, действующей на пли- 20 ту подушки и промежуточный. элемент, расположена ниже рабочей повархностй поршней, на которую действует давящая среда. Промежуточный элемеит может быть выполнен либо в виде соединенной 25 с поршнем и плитой подушки упругой на изгиб штанги, либо в виде шпинделя, котоРый может жестко !соединяться с поршнем и посредством подвижного шарового шарнира с плитой подушки.. либо. З) жестко соединяться с плитой подушки и посредством подвижного шарового шарнира с поршнем подушки, либо соединяться с поршнем и плитой подушки посредством двух шаровых шарниров.

Иа фиг. 1-3 изображена подушка, варианты.

В столе 1 пресса размещены цилиндрическая плита 2 и цилиндр 3 подушки. Во внутренней полости последнего установлен поршень 4. Плита 2 соединяется с поршнем 4 посредством упругой на изгиб штанги 5 (см.фиг.1) .

Плита может быть соединена с пор" шнем 4 посредством шпинделя 6, имеющего в нижней части шаровой шарнир 7 (см.фиг.2), или посредством шпинделя 8, имеющего шаровые шарниры 9 и 10 (см.фиг.3)

Подушка работает следующим образом.

Усилие от привода машины передается через плиту подушки 2 и упругую штангу 5 на поршень 4. При эксцентричной нагрузке и упругой деФормации поршень 4 подвергается малой боковой нагрузке.

В вариантах, изображенных на фйг..2 и 3, эксцентричные нагрузки также .Не нагружают подушку.

582994

Фиг. 1

Фиг.2

Формула изобретения

1 ° Подушка машин для обработки металлов давлением, содержащая плиту и два соосно установленных цилиндра с поршнями, соединенными между собой общим штоком, о т л и ч а ю. щ а я с я тем, что, с целью повыщения долговечности, она снабжена размещеннйГм в выполненной в штоке проточке промежуточным элементом, при этом точка приложения силы, действующей на плиту подушки и промежуточный элемент, расположена ниже рабочей поверхности поршней, на которую. действует давящая среда.

2. Подушка по н.l, о т л и ч а ю- щ а я с я . тем, что промежуточный элемент выполнен в виде соединенной с поршнем и плитой подушки на изгиб gp штанги.

3. Подушка по п.l о т л и ч а ющ а я с я тем< что промежуточный элемент выполнен в виде шпинделя, жестко соединенного с поршнем и посредством подвижного шарового шарнира с плитой подушки.

4. Подушка по п.l о т л и ч а ющ а я с я тем, что промежуточный элемент выполнен в виде шпинделя, жестко соединенного с плитой подуют и посредством подвижного шарового шарнира с поршнем подушки.

5. Подушка по п.l, о т л и ч а ющ а я с я тем, что промежуточнйй элемент выполнен в виде шпинделя, соединенного с поршнем и плитой подуй» ки посредством двух шаровых шарниров.

Источники информации, принятые во .внимание ниц.экспертизе:

1. ЭндИкЛопедический справочник

М., Машиностроение, 1949, т.8, с. 771., :фиг. 18.
