Забивная железобетонная свая

Забивная железобетонная свая

Иллюстрации

Показать все

Реферат

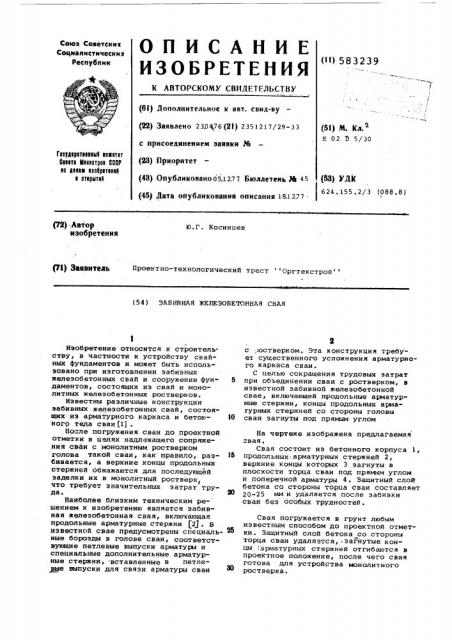

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свид-ву (22) Заявлено 2304 76 (21) 2351217/29-33 с присоединением заявки ¹ (23) Приоритет (43) Опубликованоо51277. Бюллетень М 45 (45) Дата опубликования описания 18.1 277. (Sl) М. Кл.

Е 02 D 5/30

Геардаратеелкый кантат

Салата Млллатрае CCCP ла делам лаааретаалл л аткрытлл (53) УДК

624. 155. 2/3 (088.8) (72) .Автор изобретения

Ю.Г. Косинцев (7!) ЗаяпнтЕЛЬ Проектно-технологический трест Оргтехстрой (54) ЗАБИБНАЯ ЖЕЛЕЗОБЕТОННАЯ СВАЯ

Изобретение относится к строитель. .ству, в частности к устройству свайных фундаментов и может быть использовано при изготовлении забивных железобетонных свай и сооружении фун- 5 даментов, состоящих из свай и монолитных железобетонных ростверков.

Известны различные конструкции забивных железобетонных свай, состоящих иэ арматурного каркаса и бетон- 10 ног9 теда сваи111 .

После погружения сваи до проектной отметки в целях надлежащего сопряжения сваи с монолитным ростверком голова такой сваи, как правило, раз- 15 бивается, а верхние концы продольных стержней обнажаются для последующей ,заделки их в монолитный ростверк

I что требует значительных затрат труда.

ЯО

Наиболее близким техническим рещением к изобретению является забивная железобетонная свая, включающая продольные арматурные стержни (21 . Б известнс и свае предусмотрены сгециаль- ные борозды в голове сваи, соответствующие петлевые выпуски арматуры и специальные дополнительные арматурные стеркни, вставленные в петлевые выпуски для связи арматуры сваи с зостверком. Эта конструкция требует существенного усложнения арматурного каркаса сваи.

С целью сокращения трудовых затрат при объединении сваи с ростверком, в известной эабивной железобетонной свае, включающей продольные арматурные стержни, концы продольных арматурных стержней со стороны головы сваи загнуты под прямым углом

На чертеже изображена предлагаемая свая.

Свая состоит из бетонного корпуса 1, продольных: арматурных стержней 2, верхние концы которых 3 загнуты в плоскости торца сваи под прямым углом и поперечной арматуры 4. Защитный слой бетона со стороны торца сваи составляет

2р-25 мм и удаляется после забивки сваи без особых трудностей.

Свая погружается в грунт любым известным способом до проектной отметки. Защитный слой бетона со стороны торца сваи удаляется, загнутые концы арматурных стержней отгибаютси в проектное положение, после чего свая готова для устройства монолитного ростверка.

583239

Составитель В. Яструбинецкий

Техред Н.Бабурка Корректор С. Гарасиняк

Редактор Н. Скворцова

Заказ 4864/43 Тираж 86 2 Подписное

ЦНИИПИ Государственного комитета .Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская, наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Формула изобретения, Эабивная железобетонная свая, включающая продольные арматурные стержни, отличающаяся тем, что, с целью сокращения трудовых затрат при обаединении сваи с роствер- ком, концы продольных арматурных стержней со стороны головы сваи загнуты под пряьыи углом.

Источники инФормации, прин ятые во внимание при экспертизе

1. Справочник проектировщика Свайные основани» и Фундаменты . М., Стройиздат, 1969, с. 20-26.

2. Авторское свидетельство СССР

Ф 390230, кл. E 02d 5/30, 1973.
