Способ приготовления топливных брикетов

Способ приготовления топливных брикетов

Иллюстрации

Показать все

Реферат

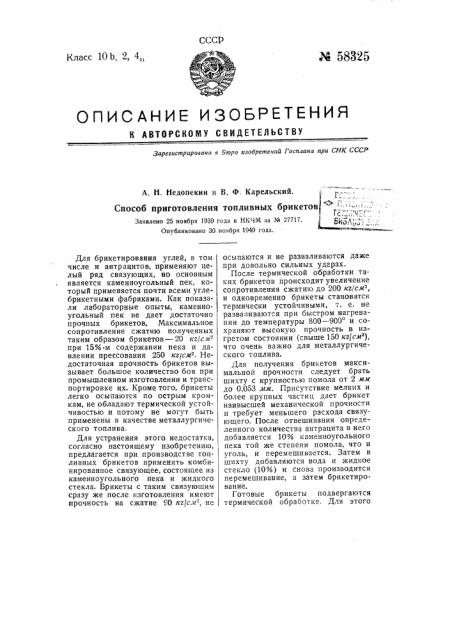

Класс 10b, 2, 4»

Ж 58325

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3арегистрировано в Бюро изобретений Госплана при СНК СССР

A. Н. Недопекин и В, Ф. Карельский.

Способ приготовления топливных брикетов

Заявлено 25 ноября 1939 года в НКЧМ за Ко 27717.

Опубликовано ЗО ноября 1940 года.

Для брикетирования углей, в том числе и антрацитов, применяют целый ряд связующих, но основным является каменноугольный пек, который применяется почти всеми углебрикетными фабриками. Как показали лабораторные опыты, каменноугольный пек не дает достаточно прочных брикетов. Максимальное сопротивление сжатию полученных таким образом брикетов — 20 кг(с я"при 15А-м содержании пека и давлении прессования 250 кг(см . Недостаточная прочность брикетов вызывает большое количество боя при промышленном изготовлении и транспортировке их. Кроме того, брикеты легко осыпаются по острым кромкам, не обладают термической устойчивостью и потому не могут быть применены в качестве металлургического топлива.

Для устранения этого недостатка, согласно настоящему изобретению, предлагается при производстве топливных брикетов применять комбинированное связующее, состоящее из каменноугольного пека и жидкого стекла. брикеты с таким связующим сразу же после изготовления имеют прочность на сжатие 90 кг(сл-, не осыпаются и не разваливаются даже при довольно сильных ударах.

После термической обработки таких брикетов происходит увеличение сопротивления сжатию до 200 кг/см -, и одновременно брикеты становятся термически устойчивыми, т. е. не разваливаются при быстром нагревании до температуры 800 — 900 и сохраняют высокую прочность в нагретом состоянии (свыше 150 кг1смг), что очень важно для металлургического топлива.

Для получения брикетов максимальной прочности следует брать шихту с крупностью помола от 2 млс до 0,053 sm. Присутствие мелких и более крупных частиц дает брикет наивысшей механической прочности и требует меньшего расхода связующего. После отвешивания определенного количества антрацита в него добавляется 10% каменноугольного пека той же степени помола, что и уголь, и перемешивается. Затем в шихту добавляются вода и жидкое стекло (10 ) и снова производится перемешивание, а затем брикетирование.

Готовые брикеты подвергаются термической обработке. Дчя этого может быть применена любая печь, способная дать необходимый температурный режим при герметичности закрытия. Процесс термической обработки брикетов продолжается 8 часов, после чего брикеты готовы к употреблению в вагранке.

Использование антрацитовой мелочи в качестве топлива для вагранки даст возможность значительно расширить базу металлургического топлива, так как запасы антрацитов значительно превышают запасы коксующихся углей, причем большая часть антрацита добывается в виде мелочи.

Предмет изобретения.

Способ приготовления топливных брикетов с применением растворимого стекла и каменноугольного пека в качестве связующих и с последующей после прессования термообработкой брикетов, отличающий са тем, что оба указанных связующих применяют одновременно.

Бека 40 коп.

Госпланиздат

Отв. редактор П. З. Никитин

Тип. „Сов. печ., М 1446. Зак. 3Чю 9240 — 525
