Реферат

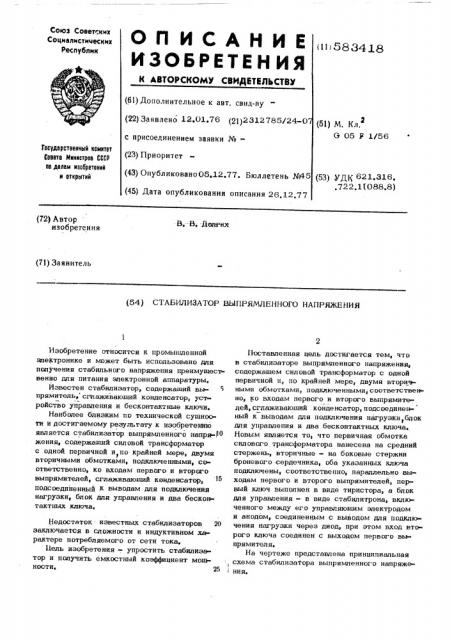

Союз Советских

Социалистических

Республик

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ (11| 5834 18 (61) Дополнительное к авт. свид-ву (22) Заявлено 12,01,76 (21)2312785/24-0 с присоединением заявки №(23) Приоритет (43) Опубликовано05,12.77. Бюллетень №45 (45) Дата опубликования описания 26.12.77 (51) М. Кл, G 05 У 1/56

Государственна|й комитет

Совета Министров СССР оо делам изооретений н открытий (53) @gal 621,316, .722.1(088.8) (72) Автор изобретения

В.-- В. -Долгих (71) Заявитель (54) СТАБИЛИЗАТОР ВЫПРЯМЛЕННОГО НАПРЯЖЕНИЯ

Изобретение относится к промышленной электронике и может быть использовано для получения стабильного напряжения преимущест венио для питания электронной аппаратуры, Известен стабилизатор, содержащий выпрямитель„сглаживающий конденсатор, ус т ройство управления и бесконтактные ключи.

Наиболее близким по технической сущнооти и достигаемому результату к изобретению является стабилизатор выпрямленного напря-||ц жения, содержащий силовой трансформатор с одной первичной и! По кр йней мере, двумя вторичными обмотками, подключенными, соответственно, ко входам первого и второго выпрямителей, сглаживающий конденсатор, подсоединенный к выводам для подключения нагрузки, блок для управления и два бесконтактных ключа.

Недостаток известных стабилизаторов 20 заключается в сложности и индуктивном характере потребляемого от сети тока.

Вель изобретения - упростить стабилиз тор и получить емкостный коэффициент мотцности» 25

Поставленная цель достигается тем, что в стабилизаторе выпрямленного напряжения, содержащем силовой трансформатор с одной первичной и, по крайней мере, двумя вторичными обмотками, подключенными| соответстве| но, ко входам первого и второго выпрямителей, сглаживающий конденсатор, подсоединенный к выводам для подключения нагрузки блок для управления и два бесконтактных ключа. новым является то, что первичная обмотка силового трансформатора нанесена на средний стержень, вторичные - на боковые стержни броневого сердечника, оба указанных ключа подключены, соответственно, параллельно выходам первого и второго выпрямителей, первый ключ выполнен в виде тиристора, а блок для управления - в виде стабилитрона, включенного между его управляющим электродом и анодом, соединенным с выводом для подключения нагрузки через диод, при этом вход вто рого ключа соединен с выходом первого выпрямител я.

На чертеже представлена принципиальная ! схема стабилизатора выпрямленного напряже| ния.

5834 18

Составитель С. Горбачева

Техред H. Бабурка Корректор С. Гарасидак

Редактор В ..Фельдман

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4

Закаэ 4893/53 Тираж 1095 Подписное

ЫНИИПИ Государственного комитета Совета Министров СССР . по делам изобретений и открытий

113@35 Москва, 35, РаУшскаи наб„д, 4/5
