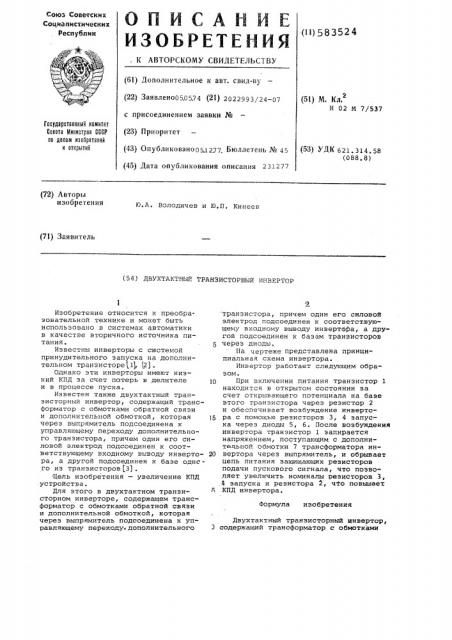

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) g83524 (61) Дополнительное к авт. свид-ву (22) Заявлено050574 (21) 2022993/24 — 07 с присоединением заявки № (23) Приоритет (43) Опубликовано051277 Бюллетень № 45 (45) Дата опубликования описания 2312.77 (51) М. Кл.

Н 02 М 7/537

Гаоударетввнный иомитвт

Совета Миниотров СССР по делам изобретений и открытий (5Ç) УДК 621. 314. 58 (088.8) (72) Авторы изобретения

Ю.А. Володичев и Ю.П. Кинеев (71) Заявитель (54) ДВУХТАКТНЫЙ ТРАНЗИСТОРНЫЙ HHBFPTOP транзистора, причЕм один его силовой электрод подсоединен к соответствующему входному выводу инвертора, а другой подсоединен к базам транзисторов через диоды.

На чертеже представлена принципиальная схема инвертора.

Инвертор работает следующим образом.

При включении питания транзистор 1 находится в открытом состоянии за счет открывающего потенциала на базе этого транзистора через резистор 2 и обеспечивает возбуждение инверто)8 ра с помощью резисторов 3, 4 запуска через диоды 5, б. После возбуждения инвертора транзистор 1 запирается напряжением, поступающим с дополните тьной обмотки 7 трансформатора ин20 вертора через выпрямитель, и обрывает цепь питания защищающих резисторов подачи пускового сигнала, что позволяет увеличить номиналы резисторов 3, 4 запуска и резистора 2, что повышает

КПД инвертора.

Двухтактный транзисторный инвертар, 3 содержащий трансформатор с обмотками

Изобретение относится к преобразовательной технике и может быть использовано в системах автоматики в качестве вторичного источника питания.

Известны инверторы с системой принудительного запуска на дополнительном транзисторе 11), (2).

Однако эти инверторы имеют низкий КПД за счет потерь в делителе и в процессе пуска.

Известен также двухтактный транзисторный инвертор, содержащий трансформатор с обмотками обратной связи и дополнительной обмоткой, которая через выпрямитель подсоединена к управляющему переходу дополнительного транзистора, причем один его силовой электрод подсоединен к соотВетствующему входному выводу инвертора, а другой подсоединен к базе однсго из транзисторов (3) .

Цель изобретения — увеличение КПД .устройства.

Для этого в двухтактном транзисторном инверторе, содержащем трансформатор с обмотками обратной связи и дополнительной обмоткой, которая через выпрямитель подсоединена к управляющему переходуидополнительного

Формула изобретения

583524

Патент Англии t4 288547, кл. 21 Д 18, 1971.

Сос!. ави тель Г. Огнев

Ре актор И. Марховская

Заказ 4904/59 Тираж 917 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035 Москва Ж-35, Раушская наб. л. 4/5 с L У

Филиал ППП Патент, r. Ужгород., ул. Проектная, 4 обратной связи и дополнительной обмоткой, которая через выпрямитель подсоединена к управляющему переходу дополнительного транзистора, причем один его силовой электрод соединен с соответствующим входным выводом инвертора, а другой связан с базами основных транзисторов, о т л и ч а юшийся тем, что, с целью увеличения КПД, силовой электрод подсоединен к базам оСновных транзисторов через диоды.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство

9 334623, H 02 M 7/537, 1970.

3. Информационно-справочный листок 7.58.72 УДК 621.382.3,017.8

1972. ГОНТИ-7.
