. СССР

Класс 66а, 7;

28Ь, -5,»

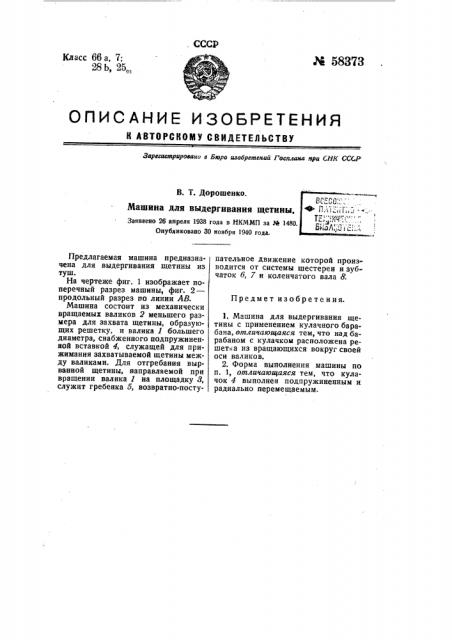

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегиаприровано е Бюро изобретений Г оснлана ври СНК ССЫ»

В. Т. Дорошенко.

Машина для выдергивания щетины.

Заявлено 26 анреля 1938 года в НКММП за И 1480.

Опубликовано 30 ноября 1940 года.

Предмет изобретения.

Предлагаемая машина предназначена для выдергивания щетины из туш.

На чертеже фиг. 1 изображает поперечный разрез машины, фиг. 2— продольный разрез по линии АВ.

Машина состоит из механически вращаемых валиков 2 меньшего размера для захвата щетины, образующих решетку, и валика 1 большего диаметра, снабженного подпружиненной вставкой 4, служащей для прижимания захватываемой щетины между валиками. Для отгребания вырванной щетины, направляемой при вращении валика 1 на площадку 8, служит гребенка 5, возвратно-поступательное движение которой производится от системы шестерен и зубчаток 6, 7 и коленчатого вала 8.

1. Машина для выдергивания щетины с применением кулачного барабана, отличающаяся тем, что над барабаном с кулачком расположена решетка из вращающихся вокруг своей оси валиков.

2. Форма выполнения машины по и. 1, отличающаяся тем, что кулачок 4 выполнен подпружиненным к радиально перемещаемым.

Фиг1

Фиг.Z

Отв. редактор П. В. Никцтин

Тип..Сов, печ., М 1451. Зак. № 9242 — 460

Госпланиздат

И авторскому свидетельству № 58373
