Опрокидыватель для поддонов
Иллюстрации
Реферат

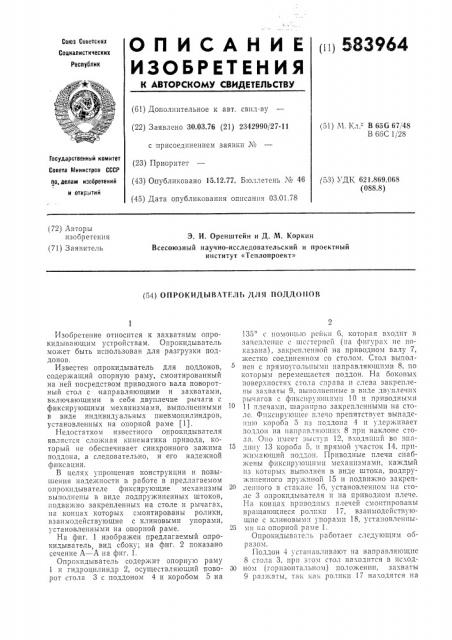

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!!1! 583964
Со1оз Советских
Соииалистических
Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 30.03.76 (21) 2342990j27-11 с присоединением заявки Ха (23) Приоритет (43) Опубликовано 15.12.77. Бюллетень N 46 (45) Дата опубликования описания 03.01.78 (51) М. Кл.- В 65G 67 48
В 66С 1/28
Государственный комитет
Совета Министров СССР (53) УДК 621.869.068 (088.8) по, делам изобретений и открытий (72) Авторы изобретения (71) Заявитель
3. И. Оренштейн и Д. М. Коркин
Всесоюзный научно-исследовательский и проектный институт «Теплопроект» (51) ОПРОКИДЫВАТБЛЬ Д,1151 ПОДД0110В
Изобретение относится к захватным опрокидыва ющим устройствам. Опрокидыватсль моткет быть использован для разгрузки поддонов.
Известен опрокидыватель для поддонов, содержащий опорную раму, смонтированный на ней посредством приводного вала поворотный стол с направляющими и захватами, включающими в себя двуплечие рычаги с фиксирующими механизмами, выполненными в виде индивидуальных пневмоцилиндро в, установленных на опорной раме (1).
Недостатком известного опрокидывателя является сло:кная кинематика привода, 1 Оторый не обеспечивает синхронного зажима поддона, а следовательно, и его надежной фиксации.
В целях упрощения конструкции и повышения надежности в работе в предлагаемом опрокпдывателе фиксирующие механизмы выполнены в виде подпружиненных штоков, подвижно закрепленных на столе и рычагах, на концах которых смонтированы ролики, взаимодействующие с клиновыми упорами, установленными на опорной раме.
На фиг. 1 изображен предлагаемый опрокидыватель, вид сбоку; на фиг. 2 показано сечение А — А на фиг. 1.
Опрокидыватель содержит опорную раму
1 и гидроцилиндр 2, осуществляющий поворот стола 3 с поддоном 4 и коробом 5 на
135 с помои!!по рейки 6, которая входит в зацепление с шестерней (на !рпгурах не показана), закрепленной на приводном валу 7, жестко соединенном со столом. Стол выполнен с прямоугольными направляющими 8, по которым перемещается поддон. На боковых поверхностях стола справя и слева закреплены захваты 9, выполненные в виде двуплечпх рычагов с фиксирующими 10 и приводнымп
11 плечами, шарнирно закрепленными на столе. Фиксирующее плечо препятствует выпадспшо короба 5 пз поддона 4 и удерживает поддон на паправляюпшх 8 прп наклоне сто;lB. Оно имеет выступ 12, входяш!ьй во впа1з дину 13 короба 5, и прямой участок 14, прижимающий поддон. Приводные плечи снабжены фикспру1ощпмп механизмами, каждый пз которых выполнен в виде штока, подпружш,енного пружиной 15 и подвижно закреп20 лепного B стакане 16, уcTBEIQBëåíïîì на столе 3 опрокидывателя и па приводном плече.
На концах приводных плечей смонтированы вращающиеся ролики 17, взаимодейству!ощпе с клиновыми упорамп 18, уста!!овленны25 мп на опорной раме 1.
Опрокидыватель работает следующим оор азом.
Поддон 4 устанавливают па направляющие
8 стола 3, прп этОм стол находится В псход30 ном (горизонтальном) положении, захваты
9 разжаты, так как ролики 17 находятся на
583964 клиновых упорах 18, пружины 15 находятся в сжатом состоянии.
При повороте стола ролики 17 съезжают с упоров 18, пружины 15, разжимаясь, разводят приводные плечи 11. Выступ 12 фиксирующего плеча 10 входит во впадину 13 короба 5, а прямой участок 14 зажимает поддон
4, фиксируя одновременно и поддон и короб на направляющих 8 стола.
При возврате стола в исходное положение ролики 17 наезжают на клиновые упоры, приводные плечи рычагов сходятся, а фиксирующие плечи расходятся, освобождая поддон и короб.
Формула изобретения
Опрокидыватель для поддонов, содержащий опорную раму, смонтированный на ней посредством приводного вала поворотный стол с направляющими и захватами, включающими в себя двуплечие рычаги с фиксирующими механизмами, отличающийся тем, что, с целью упрощения конструкции и повышения надежности опрокидывателя в работе, фиксирующие механизмы выполнены в виде подпружиненных штоков, подвижно закрепленных на столе и рычагах, на концах которых смонтированы ролики, взаимодействующие с клиновыми упорами, установленными на опорной раме.
Источники информации, 15 принятые во внимание при экспертизе
1. Опрокидыватель. Проект М О-А-1086, Е.08.03, Волжский автозавод r. Тольятти, 1972.
