Состав для крашения полистирола
Патент 584020
Авторы
Состав для крашения полистирола
Иллюстрации
Реферат

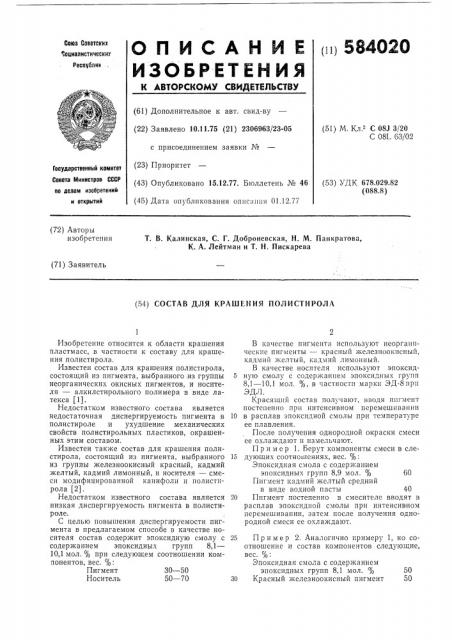

0Ц 584О20
Союз Советских
Социалистически", Республин
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 10.11.75 (21) 2306963/23-05 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.12.77. Бюллетень № 46 (45) Дата опубликования описания 01,12.77 (51) М. Кл.2 С 08J 3/20
С 081 бЗ/02
Государственный комитет
Совета Министров СССР (53) УДК 678.029.82 (088.8) по делам изобретений и открытий (72) Авторы изобретения
Т. В. Калинская, С. Г. Доброневская, H. М. Панкратова, К. А. Лейтман и Т. Н, Пискарева (71) Заявитель (54) СОСТАВ ДЛЯ КРАШЕИИЯ ПОЛИСТИРОЛА
Изобретение относится к области крашения пластмасс, в частности к составу для крашения полистирола.
Известен состав для крашения полистирола, состоящий из пигмента, выбранного из группы неорганических окисных пигментов, и носителя — алкилстирольного полимера в виде латекса (1).
Недостатком известного состава является недостаточная диспергируемость пигмента в полистироле и ухудшение механических свойств полистирольных пластиков, окрашенных этим составом.
Известен также состав для крашения полистирола, состоящий из пигмента, выбранного из группы железноокисный красный, кадмий желтый, кадмий лимонный, и носителя — смеси модифицированной канифоли и полистирола (2).
Недостатком известного состава является низкая диспергируемость пигмента в полистироле.
С целью повышения диспергируемости пигмента в предлагаемом способе в качестве носителя состав содержит эпоксидную смолу с содержанием эпоксидных групп 8,1—
10,1 мол. % при следующем соотношении компонентов, вес. %:
Пигмент
Носитель
В качестве пигмента используют неорганические пигменты — красный >келезноокисный, кадмий желтый, кадмий лимонный.
В качестве носителя используют эпоксид5 ную смолу с содержанием эпоксидных групп
8,1 — 10,1 мол. %, в частности марки ЭД-8 при
ЭДЛ.
Красящий состав получают, вводя пш.мент постепенно прп интенсивном перемешпвании
10 в расплав эпоксидной смолы при температуре ее плавления.
После получения однородной окраски смеси ее охлаждают и измельчают.
Пример 1. Берут компоненты смеси в сле15 дующих соотношениях, вес. %:
Эпоксидная смола с содержанием эпоксидных групп 8,9 мол. б0
Пигмент кадмий желтый средний в виде водной пасты 40
20 Пигмент постепенно в смесителе вводят в расплав эпоксидной смолы при интенсивном перемешивании, затем после получения однородной смеси ее охлаждают.
25 Пример 2. Аналогично примеру 1, но соотношение и состав компонентов следующие, вес. %:
Эпоксидная смола с содержанием эпоксидных групп 8,1 мол. 50
30 Красный железноокисный пигмент 50
584020
Пример 3. Аналогично примеру 1, но соотношение и состав компонентов следующие, вес. %:
Эпоксидная смола с содержанием эпоксидных групп 10,1 мол. о 70
Пигмент кадмий лимонный в виде пасты 30
Эффективность предлагаемого состава иллюстрируют данные таблиц 1 — 3.
Установлено, что физико-механические свойства окрашенного полистирола не ухудшаются в случае применения предлагаемого состава (табл. 1), устойчивость окраски к свету и к светопогоде также не ухудшается (табл. 2).
Таблица 1
Физико-механические свойства окрашенного полистирола
Относительное удлинение при разрыве, %
Предел прочности при растяжении, кг/см
Твердость по
Бринелю, кг/мм
Удельная ударная вязкость, кг см/смя
Состав для окраски
80 — 100
90 — 100
50 — 70
60 — 70
Предлагаемый
Состав по примеру 2
300
8,5
8,5
302
Таблица 2
Сравнительные данные по устойчивости к свету (под лампой ПРК-2 при расстоянии от источника света
30 см в течение 1 ч) и к светопогоде (атмосфериое старение на широте Ленинграда) полистирола, окрашенного предлагаемым составом, и полистирола, окрашенного известным составом
Устойчивость к свето-погоде, балл пигменты, входящие в состав
Устойчивость к свету балл пигменты, входящие в состав
Пол и ст и рол красшяй железоокисный красный железоокисиый кадмий желтьшй кадмий лимониьш кадмий желтый кадмий лимоииьш
Полистирол, окрашенный составом:
G — 7
G — 7
G — 7
6 — 7
6 — 7
6 — 7
6 — 7 предлагаемым известным
6 — 7
6 — 7
6 — 7
6 — 7
Таблица 3
Сравнительные характеристики предлагаемого и известного составов
Формула изобретения
Состав для крашения полистирола, содержащий пигмент, выбранный из группы железноокисный красный, кадмий желтый, кадмий лимонный, и носитель, отличающийся тем, что, с целью повышения диспергируемости пигмента в полистироле, в качестве носителя состав содержит эпоксидную смолу с содержанием эпоксидных групп 8,1 — 10,1 мол. % при следующем соотношении компонентов, вес. %:
Пигмент 30 — 50
Носитель 50 — 70
Источники информации, принятые во внимание при экспертизе
1. Патент Франции № 2013415, кл. С 09С б7/00, 1971.
2. Патент ФРГ № 22239б9, кл. 22а, 1973.
А. Молин
Составы для окраски полистирола
Показатели предлагаемый (по примеру 1) известный
Содержание пигмента, у, 50
Содержание частиц) 40 мкм в пол истирольиой пленке под микроскопом, при увеличениии >< 100
Составитель
Техред И. Михайлова
Корректоры: T. Добровольская и Л. Орлова
Редактор T. Девятко
Заказ 2616/11 Изд. № 966 Тираж 633
Г1ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, 1К-35, Раушская наб., д. 4/5
Подписное
Типография, пр. Сапунова, 2
Значительно улучшается диспергируемость Предполагаемый экономический эффект от пигмента в полистироле, снижается количест- внедрения предложения составит 280 т во частиц )40 мкм (табл. 3). 10 руб./т.
