Реферат



СССР

Класс 19 а, 15

М 58405

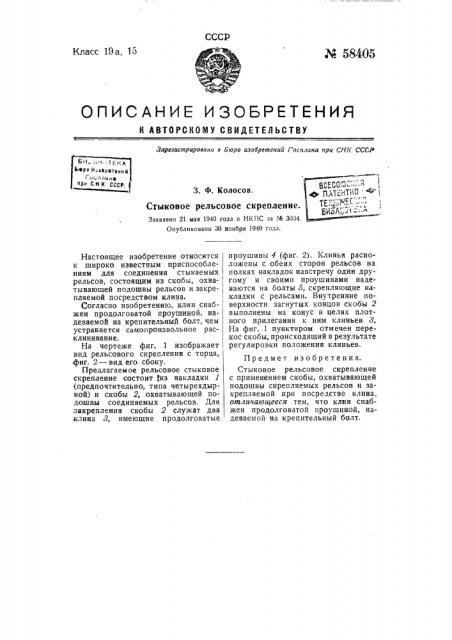

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Заревистрировано в Бюро изобрвтгний Госплана при Cfoul< СССР

3. Ф. Колосов.

Стыковое рельсовое скрепление.

Заявлено 21 ыая 1940 года в НКПС за M 3034.

Опубликовано 30 ноября 1940 года.

Настоящее изобретение относится к широко известным приспособлениям для соединения стыкаемых рельсов, состоящим из скобы, охватывающей подошвы рельсов и закрепляемой посредством клина. !

Согласно изобретению, клин снабжен продолговатой проушиной, надеваемой на крепительный болт, чем устраняется самопроизвольное расклинивание. !

На чертеже фиг. 1 изображает вид рельсового скрепления с торца, .фиг..2 — вид его сбоку.

Предлагаемое рельсовое стыковое скрепление состоит, из накладки 1 (предпочтительно, типа четырехдырной) и скобы 2, охватывающей подошвы соединяемых рельсов. Для .закрепления скобы 2 служат два клина 3, имеющие продолговатые проушины 4 (фиг. 2). Клинья расположены с обеих сторон рельефов на полках накладок навстречу один другому и своими проушинами надеваются на болты б, скрепляющие накладки с рельсами. Внутренние поверхности загнутых концов скобы 2 выполнены на конус в целях плотного прилегания к ним клиньев 3.

На фиг. 1 пунктиром отмечен перекос скобы, происходящий в результате регулировки положения клиньев.

Предмет изобретения.

Стыко вое рельсовое скрепление с применением скобы, охватывающей подошвы скрепляемых рельсов и закрепляемой при посредстве клина, отличающееся тем, что клин снабжен продолговатой проушиной, надеваемой на крепительный болт.

И авторсеоиу свидетельству М 584ОЬ

Фигt

Фиг.2

Отв. редактор П. В. Никитин

Тип.,Сов. печ.", М 1446. Лак. % 9240 — 525

Lleva 40 коп, Госпланиздат
