Способ измерения статического давления потока жидкости или газа в зернистом слое

Способ измерения статического давления потока жидкости или газа в зернистом слое

Иллюстрации

Показать все

Реферат



п1) 58 205

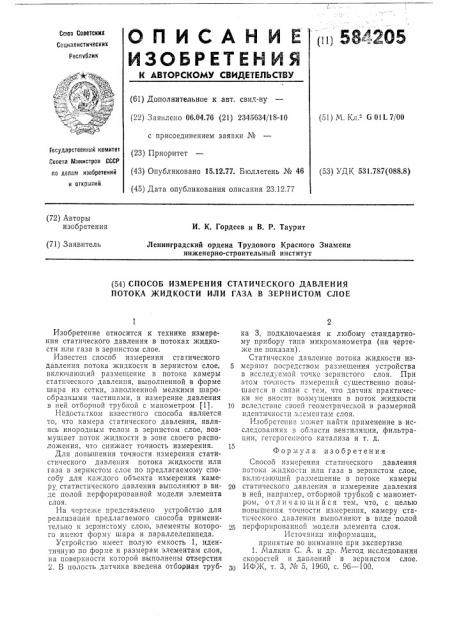

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респхбяик (61) Дополнительное к авт. свид-ву (22) Заявлено 06.04.76 (21) 2345634/18-10 с присоединением заявки Ле (23) Приоритет (43) Опубликовано 15.12.77. Бюллетень Ме 46 (45) Дата опубликования описания 23.12.77 (51) М Кл в 6 0117/00 (:»

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 531.787(088.8) (72) Авторы изобретения

И. К. Гордеев и В. P. Таурит (71) Заявитель

Ленинградский ордена Трудового Красного Знамени инженерно-строительный институт (54) СПОСОБ ИЗМЕРЕНИЯ СТАТИЧЕСКОГО ДАВЛЕНИЯ

ПОТОКА ЖИДКОСТИ ИЛИ ГАЗА В ЗЕРНИСТОМ СЛОЕ

Изобретение относится к технике измерения статического давления в потоках жидкости или газа в зернистом слое.

Известен спосоо измерения статического давления потока жидкости в зернистом слое, 5 включающий размещение в потоке камеры статпческого давления, выполненной в форме шара из сетки, заполненной мелкими шароооразными частицами, и измерение давления в ней отборной трубкой с манометром (11. 10

Недостатком известного способа является то, что камера статического давления, являясь инородным телом в зернистом слое, возмущает поток жидкости в зоне своего расположения, что снижает точность измерения. 15

Для повышения точности измерения статистического давления потока жидкости или газа в зернистом слое по предлагаемому способу для каждого объекта измерения камеру статистического давления выполняют в виде полой перфорированной модели элемента слоя, На чертеже представлено устройство для реализации предлагаемого способа применительно к зернистому слою, элементы которого имеют форму шара и параллелепипеда, Устройство имеет полую емкость 1, идентичную по форме и размерам элементам слоя, на поверхности которой выполнены отверстия

2. В полость датчика введена отборная трубка 3, подключаемая к любому стандартному прибору типа микроманометра (на чертеже не показан).

Статическое давление потока жидкости измеряют посредством размещения устройства в исследуемой точке зернистого слоя. При этом точпость измерений существенно повышается в связи с тем, что датчик практически не вносит возмущения в поток жидкости вследствие своей геометрической и размерной идентичности элементам слоя.

Изобретепи может найти применение в исследованиях в области вентиляции, фильтрации, гетерогенного катализа и т. д.

Формула изобретения

Способ измерения статического давления потока жидкости или Газа В зернистом cJIop., включающий размещение в потоке камеры статического давления и измерение давления в ней например, отборной трубкой с манометром, отличающийся тем, что, с целью повышения точности измерения, камеру статического давления выполняют в виде полой перфорированной модели элемента слоя.

Источники информации, принятые во внимание при экспертизе

1. Малкин С. А. и др. Метод исследования скоростей и давлений в зернистом слое.

ИФ К, т. 3, Лс 5, 1960, с. 96 — 100.

584205 о о о

Составитель И. Петрашень

Редактор С. Хейфиц

Техред И. Рыбкина Корректор Л. Денискина

Подписное

Типография, пр. Сапунова, 2

Заказ 2784/3 Изд. № 1010 Тираж 1109

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
