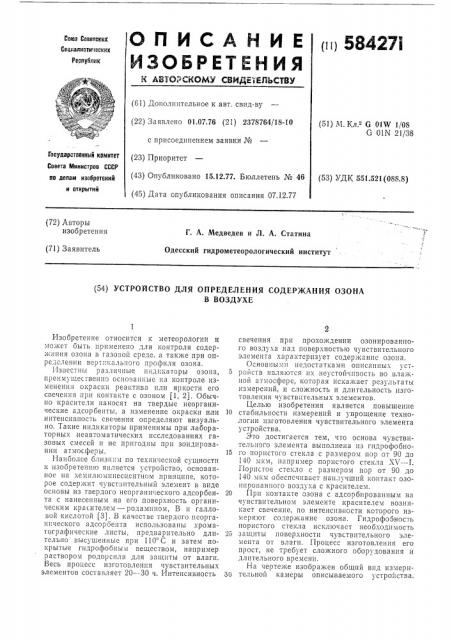

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕ ЕатЬСТВУ (iн 584271

Союз Советски(Социалистических

Ресоублик (б1) Дополнительное к авт, свид-ву (22) Заявлено 01.07.76 (21) 2378764/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.12.77. Бюллетень № 46 (45) Дата опубликования описания 07.12.77 (51) М. Кл з G 01W 1/08

G 01N 21/38

Гасударственный комитет

Совета Министров СССР ио делам изобретений и открытий (53) УДК 551.521(088.8) (72) Авторы изобретения

Г. А. Медведев и Л. А. Статина

Одесский гидрометеорологический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ОЗОНА

В ВОЗДУХЕ

Изобретение относится к метеорологии и может быть применено для контроля содержания озона в газовой среде, а также при определении BQpTnкального профиля озона.

Известны различные индикаторы озона, преимущественно основанные на контроле изменения окраски реактива или яркости его свечения при контакте с озоном (1, 2). Обычно красители наносят на твердые неорганические адсорбенть1, а изменение окраски или интенсивность свечения определяют визуально. Такие индикаторы применимы при лабораторных неавтоматических исследованиях газовых смесей и не пригодны при зондировании атмосферы.

Наиболее близкп по технической сущности к изобретению является устройство, основанное на хемилюм>несцентном принципе, которое содержит чувствительный элемент в виде основы из твердого неорганического адсорбента с нанесенным на его поверхность органическим красителем — родамином, В и галловой кислотой (3). В качестве твердого неорганического адсорбепта использованы хроматографические листы, предварительно длительно высушенные при 110 С и затем покрытые гидрофобным веществом, например раствором родорспла для защиты от влаги.

Весь процесс изготовления чувствительных элементов составляет 20 — 30 ч. Интенсивность свечения при прохождении озонированного воздуха над поверхностью чувствительного элемента характеризует содержание озона.

Основными недостатками описанных уст5 ройств являются пх неустойчивость во влажной атмосфере, которая искажает результаты измерений, и сложность и длительность изготовления чувствительных элементов.

Целью изобретения является повышение

10 стабильности измерений и упрощение технологии изготовления чувствительного элемента устройства.

Это достигается тем, что основа чувствительного элемента выполнена из гидрофобно15 го пористого стекла с размером пор от 90 до

140 мкм, п",ïðèìåð пористого стекла ХУ вЂ” I.

Пористое стекло с размером пор от 90 до

140 мкм ооеспсчнвает наилучший контакт 030нпрованного воздуха с красителем.

20 Прн контакте озона с адсорбированным на чувствительном элементе красителем возникает свечение, по интенсивности которого измеряют содержание озона. Гидрофобность пористого стекла исключает необходимость

25 защиты поверхности чувствительного элемента от влаги. Процесс изготовления его прост, не требует сложного оборудования и длительного времени, На чертеже изображен общий внд измери30 тельной камеры описываемого устройства, 584271

Составитель С. Непомнящая

Техред И. Михайлова 1(орректор E. Мохова

Редактор С. Хейфиц

Подписное

Заказ 2715715 Изд. М 1003 Тираж 725

НПО Государственного комитета Ссвета Министров СССР по делам изобретений и открытий

113035, Москва, 7Ê-35, Раугпская наб., д. 4/5

Типография, пр. Сапунова, 2

Чувствительный элемент представляет собой диск 1 из пористого стекла с размером пор

90 — 140 мкм, .на который нанесены родампн и галловая кислота 2. Диск 1 помещен в тефлоновую камеру 3 на определенном расстоянии от светоприемника 4. При измерениях озонированный воздух проходит в направлении, указанном на чертеже "трелками.

По интенсивности свечения, фиксируемой светоприемником 4, определяют содержание озона в атмосфере.

Формула изобретения

Устройство для определения содержания озона в воздухе, содержащее измерительную камеру со светоприемником и чувствительным элементом в виде основы из неорганического адсорбепта, на который нанесены родамин и галловая кислота, о т л и ч а ю щ е е с я тем, что, с целью повышения стабильности измерений и упрощения технологии изготовления, в нем основа чувствительного элемента выполнена из гидрофобного пористого стекла с размером пор от 90 до 140 мкм.

Источники информации, 10 принятые во внимание при экспертизе

1. Авторское свидетельство Мя 329451, кл.

G 01N 21/38, 09.02.72.

2. Патент США Xв 3350175, кл. 23 — 232, 21. 10. б7.

15 3. Гишери P. Хемилюминесцентные методы измерения озона. «L. апа1 chem», 25б, 3, 1971.
