!!! i 58435I

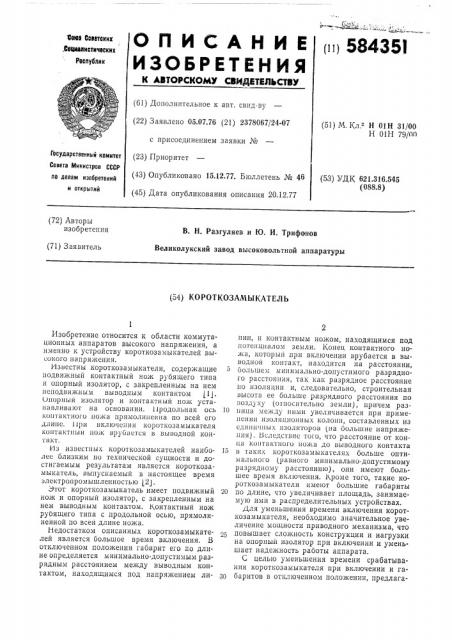

ОП ИСАН И Е

ИЗОЬРЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Мсюа Саветскик,.Социалистических

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.07.76 (21) 2378067/24-07 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.12.77. Бюллетень № 46 (45) Дата опубликования описания 20.12.77 (51) М, Кл.2 Н 01Н 31/00

Н 01Н 79/пг!

Государственный комитет

Совета Министров СССР ло делам изобретений (53) УДК 621.316.545 (088.8) и OTKpblT!!H (72) Авторы изобретения

В. Н. Разгуляев и Ю. И. Трифонов

Великолукский завод высоковольтной аппаратуры (71) Заявитель (54) КО РОТ КОЗАМ Ы КАТ ЕЛ Ь

Изобретение относится к области коммутационных аппаратов высокого напряжения, а именно к устройству короткозамыкателей высокого напряжения.

Известны короткозамыкатели, содержащие подвижный контактный нож рубящего типа и опорный изолятор, с закрепленным на нем неподвижным выводным контактом (1).

Опорный изолятор и контактный нож устанавливают на основании. Продольная ось контактного ножа прямолинеина по всей его длине. l !ри включении короткозамыкателя ко!!Такт!!Ыи нож вруба!ется и ВЫ13одной контакт.

Из известя!ых короткозамыкателей наиболее близким по технической сущности и достигаемым результатам является короткозамыкатель, выпускаемый в настоящее время электропромышленностью j2J.

Этот короткозамыкатель имеет подвижный нож и опорный изолятор, с закрепленным на нем выводным контактом. Контактный нож ру.бящего типа с продольной осью, прямолинеиной по всеи длине ножа.

Недостатком описанных короткозамыкателей является большое время включения, Ы отключенном положении габарит его по длине определяется минимально-допустимым разрядным расстоянием между выводным контактом, находящимся под напряжением липии, и контактным ножом, находящимся под потенциалом земли, Конец контактного ножа, которыи при включении врубается в выводной контакт, находится на расстоянии, оольшем минимально-допустимого разрядного расстояния, так как разрядное расстояние по изоляции и, следовательно, строительная высота ее больше разрядного расстояния по дрозду ху (оп!осительно земли), причем раз10 ница между ними увеличивается при применении изоляционных колонн, составленных из сднни шых изоляторов (на оольшие напряжения). Вследствие того, что расстояние от конца контактного ножа до выводного контакта

15 в таких короткозамыкателях больше оптимального (равного минимально-допустимому разрядному расстоянию), они имеют большее время включения. Кроме того, такие короткозамыкатели имеют большие габариты

20 по длине, что увеличивает площадь, занимаемую ими в распределительных устройствах. ,Цля уменьшения времени включения короткозамыкателя, необходимо значительное увеличение мощности приводного механизма, что повышает сложность конструкции и нагрузки на опорный изолятор при включении и уменьшает надежность работы аппарата.

С целью уменьшения времени срабатывания короткозамыкателя при включении и гаЗ0 баритон в отключенном положении, предлага584351

3 емый короткозамыкатель снабжен контактным ножом, выполненным криволинейным, радиус кривизны конца которого равен минимально-допустимому разрядному расстоянию с центром на выводном контакте.

На чертеже изображен короткозамыкатель в отключенном положении, общий вид.

Короткозамыкатель состоит из основания 1, на котором жестко установлены опорный изолятор 2 и подшипник 3, в котором поворачи о вается вал контактного ножа 4. На конце опорного изолятора 2 неподвижно закреплен (например, винтовым соединением) выводной контакт 5. Конец контактного ножа 4 выполнен криволинейным с радиусом кривизны R„15 равным минимально-допустимому разрядному расстоянию, центр которого находится на выводном контакте. Таким образом, конец контактного ножа удален от выводного контакта на оптим альное р а сстояние.

Короткозамыкатель включается под действием усилия пружинного механизма при срабатывании привода от релейной защиты. При включении короткозамыкателя конец контактного ножа 4 оказывается ближе к вывод- 25 ному контакту 5, и пробой промежутка (разряд) происходит между концом контактного ножа и контактным выводом, что обеспечивает наименьшее время включения.

При вхождении контактного ножа в вывод- ЗО ной контакт между ними происходит металлический контакт.

Уменьшение расстояния в отключенном положении между концом контактного ножа и выводным контактом позволяет в описываемом короткозамыкателе получить на 10 — 20 меньшее время включения, при той же мощности приводного механизма, по сравнению с короткозамыкателем с прямолинейным ножом.

Одновременно на 10 — 20 (в зависимости от класса напряжения) уменьшаются габариты по длине, что уменьшает размеры распределительных устройств.

Наибольшая эффективность достигается в короткозамыкателях на напряжения выше

35 кВ.

Формула изобретения

Короткозамыкатель, содержащий контактный нож рубящего типа и опорный изолятор, с закрепленным на нем выводным контактом, отличающийся тем, что, с целью уменьшения времени срабатывания и габаритов в отключенном положении, контактный нож выполнен на конце криволинейным, радиус кривизны которого равен минимально-допустимому разрядному расстоянию с центром на выводном контакте.

Источники информации, принятые во внимание при экспертизе

1. В. В, Афанасьев. Конструкции выключающих аппаратов «Энергия», 1962, с. 173.

2. Каталог 02.06.13-69. Короткозамыкатели

КЗ-35. 110, 220 кв наружной установки, УДК

621.316.5.064. «Ин формэлектро», М., 1969, рис. 3 — 4, 584351 г, Составитель Б. Строганов
