Реферат

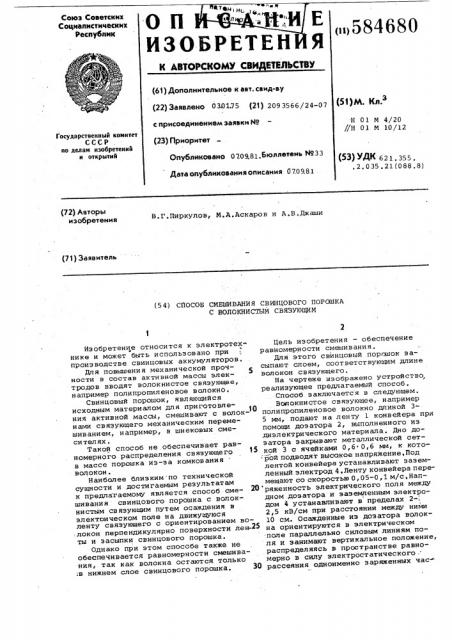

Союз Советских

Социалистических

Республик (n>584680 л

ИЗОБРЕТЕН Я

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (51)М. Кл. (22) Заявлено 030175 (21) 209 3566/24-07 с присоединением заявки Йо

Н 01 М 4/20

//Н 0 1 М 10/12

Государственный комитет

СССР оо делам изобретений и открытий (23) Приоритет

ОпубликОваиО 0709.81.бюллетень М33 (53) >4К 621. 355. . 2. 0 35 . 21 (088. 8) Дата опубликования описания 0709.81 (72) Авторы изобретения

В.Г. Пиркулов, М.A.Àñêàðîâ и А.В. Джаши (71) Заявитель (5 4) СПОСОБ СМЕШИ ВАНИ Я СВИНЦОВОГО ПОРОШКА

С ВОЛОКНИСТЫМ СВЯЗУЮЩИМ

Изобретение относится к электротехнике и может быть использовано при производстве свинцовых аккумуляторов.

Для повышения механической прочности в состав активной массы элек5 тродов вводят волокнистое связующее, например полипропиленовое волокно.

Свинцовый порошок, являющийся исходным материалом для приготовления активной массы, смешивают с волокнами связующего механическим перемешиванием, например, в шнековых смеси тел ях .

Такой способ не обеспечивает равномерного распределения связующего 1з в массе порошка из-за комкования волокон .

Наиболее близким по технической сущности и достигаемым результатам к предлагаемому является способ сме- 20 шивания свинцового порошка с волокнистым связующим путем осаждения в электаическом поле на движушуюся ленту связующего с ориентированием во:локон перпендикулярно поверхности лен-25 ты и засыпки свинцового порошка.

Однако при этом способе также не обеспечивается равномерности смешивания, так как волокна остаются только .в нижнем слое свинцового порошка. 30 цель изобретения — обеспечение равиомерности смешивания.

Для этого свинцовый порошок засыпают слоем, соответствующим длине волокон связующего.

На чертеже изображено устройство, реализующее предлагаемый способ.

Способ заключаетс я в следующем.

Волокнистое связующее, например полипропиленовое волокно длиной 35 мм, подают на ленту 1 конвейера прн помощи дозатора 2, выполненного из диэлектрического материала. Дно дозатора закрывают металлической сеткой 3 с ячейками 0,6 0,6 мм, к которой подводят высокое напряжение, Под лентой конвейера устанавливают заземленный электрод 4,Ленту конвейера перемещают со скоростью О, 05-0, 1 м/с. Нап ряженность электрического поля между дном дозатора и заземленным электродом 4 устанавливают в пределах 2-;

2,5 кВ/см при расстоянии между ними

I0 см. Осажденные из доэатора волокна ориентируются в электрическом поле параллельно силовым линиям поля и занимают вертикальное положение, распределяясь в пространстве равномерно в силу электростатического .. рассеяния одноименно заряженных час . т

Э, ",... 5а Ы8О 4

Формула изобретения

Редактор М.Стрельникова Техред A Бабинец Корректор Ю.Макаренко

Заказ б681/59 Тираж 784 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытиЯ

1 1 30 35, Москва,Ж-35, Pаушская наб °, д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 тиц, Из -з а малой проводимооти волокон ориентация их сохраняется вплоть до выхода из зоны действия электрического поля, после чего волокна засыпают слоем свинцового порошка,,подаваемого при помощи вибрационного пйтателя 5, отрегулированного так, чтобы высота слоя засыпки не превышала среднюю длину ориентирования волокон. Готовую смесь ссыпают в приемный бункер 6.

Предлагаемый способ обеспечивает высокую равномерность распределения компонентов смеси, прй этом процесс ведется непрерывно и требует небольших удельных энергозатрат.

Способ может быть также использован для приготовления смеси любых других порошкообразных материалов с синтетическими волокнами.

Способ смешивания свинцового порошка с волокнистым связующим путем ос ажден и я в эле кт рич ес ком пол е н а движущуюся ленту связующего с ориентированием волокон перпендикулярно поверхности ленты и засыпки свинцового порошка, о т л и ч а ю щ и.й с я тем, что, с целью обеспечения . равномерности смеши вани я, свинцовый порошок засыпают слоем, соответствующим длине волокон свя-. зующего.
