Реферат

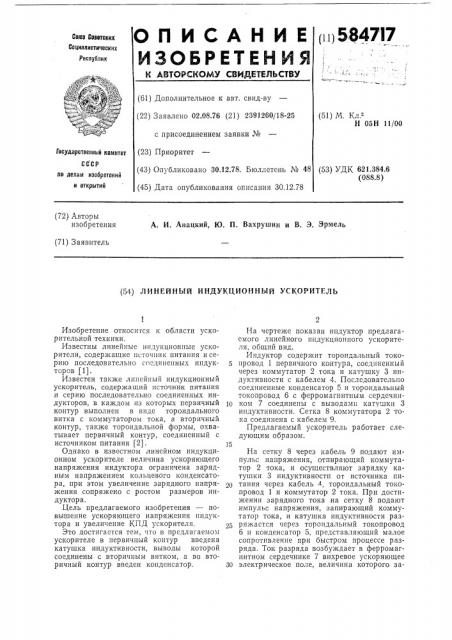

(! 1) 5847I7

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сове Советских

Социалистических

Реслублик (61) Дополнительное к авт, свид-ву (22) Заявлено 02.08.76 (21) 2391260/18-25 с присоединением заявки № (23) Приоритет (43) Опубликовано 3012.78, Бюллетень № 48 (45) Дата опубликования описания 30.12.78 (51) М. Кл.

Н 05Н 11/00

Государственный комитет

СССР (53) УДК 621.384.6 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

А. И. Анацкий, Ю. П. Вахрушин и В. Э. Эрмель (71) Заявитель (54) ЛИНЕЙНЫЙ ИНДУК11ИОНН11й VCWOVmFZ1, Изобретение относится к области ускорительной техники.

Известны линейные индукционные ускорители, содержащие исто шик питания и серию последовательно соединенных ипдукторов (1).

Известен также линейный индукционный ускоритель, содержащий источник питания и серию последовательно соединенных индукторов, в каждом из которых первичный контур выполнен в виде тороидального витка с коммутатором тока, а вторичный контур, также тороидальной формы, охватывает первичный контур, соединенный с источником питания (2).

Однако в известном линейном индукционном ускорителе величина ускоряющего напряжения индуктора ограничена зарядным напряжением кольцевого конденсатора, при этом увеличение зарядного напряжения сопряжено с ростом размеров индуктора.

Цель предлагаемого изобретения — повышение ускоряющего напряжения индуктора и увеличение КПД ускорителя.

Это достигается тем, что в предлагаемом ускорителе в первичный контур введена катушка индуктивности, выводы которой соединены с вторичным витком, а во вторичный контур введен конденсатор.

На чертеже показан индуктор предлагаемого линейного индукционного ускорителя, общий вид.

Ипдуктор содержит тороидальный токо5 провод 1 первичного контура, соединенный через коммутатор 2 тока и катушку 3 индуктивности с кабелем 4. Последовательно соединенные конденсатор 5 и тороидальный токопровод 6 с ферромагнитным сердечни)0 ком 7 соединены с выводамн катушки 3 индуктивности. Сетка 8 коммутатора 2 тока соединена с кабелем 9.

Предлагаемый ускоритель работает следующим образом.

На сетку 8 через кабель 9 подают импульс напряжения, отпирающий коммутатор 2 тока, и осуществляют зарядку катушки 3 индуктивности от источника питания через кабель 4, тороидальный токопровод 1 и коммутатор 2 тока. При достижении зарядного тока на сетку 8 подают импульс напряжения, запирающий коммутатор тока, и катушка индуктивности разряжается через тороидальный токопровод

6 и конденсатор 5, представляющий малое сопротивление при быстром процессе разряда. Ток разряда возбуждает в ферромагнитном сердечнике 7 вихревое ускоряющее

30 электрическое поле, величина которого за584717

C0. ". вп Гс.п Е. и диезе :

Техред А. Камышиикова

Редактор Т. Колодцева

Корректор А. Степанова

3 "каз 2633/5 «1.-.;„. М 151 Т(!р.:.)и 950 Подписное

1-1ПО Государственного комитета СССР по делам изобретений и открытий

11Зосй, Ь1осква, 1К-З5, Р,уепскаи иao., д. 4,5

Типо! рафи!!. пр. С;!пунова, 2 висит от скорости запирания коммутатора тока.

Применение предлагаемого линейного индукционного ускорителя позволит существенно повысить амплитуду ускоряющего напряжения. Повышение ускоряющего напряжения позволяет получить дополнительный экономический эффект за счет уменьшения количества индукторов ускорителя.

Формула изобретения

1. Линейный индукционный ускоритель, содержащий источник питания и серию последовательно соединенных индукторов, в каждом из которых первичный контур выполнен в виде тороидального витка с коммутатором тока, а вторичный контур, также тородиальной формы, охватывает пер4 вичный контур, соединенный с источником питания, отл и ч а ющи йс я тем, что, с целью повышения ускоряющего напряжения индуктора, в первичный контур последова5 тельно с коммутатором тока и тороидальным витком включена катушка индуктивности, выводы которой соединены со вторичным витком.

2. Ускоритель по п. 1, о тл и ч а ю щий1о ся тем, что, с целью увеличения КПД, последовательно с тороидальным витком вторичного контура включен конденсатор.

Источники информации, принятые во внимание при экспертизе

15 1. Авторское свидетельство СССР № 397140, кл. Н 05Н 11/00, 1973.

2. Авторское свидетельство СССР № 205178, кл. Н 05Н 11/00, 1972.
