Вулканизуемая резиновая смесь
Иллюстрации
Реферат

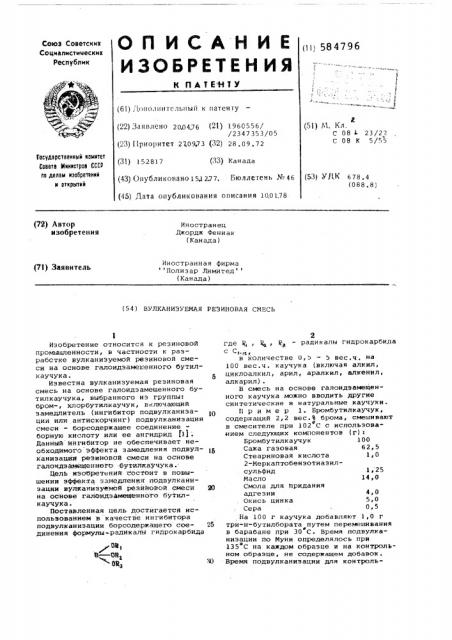

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К ПА т Еат1У
Союз Советскин
Социалистических
Республик (11) 584796 (61) Дополнительный к патенту (51) И. Кл.
Е
С 08 23/22
С 08 К 5/55 (22) Заявлено 2(Ц)476 (21} 1960556/
/2347353/05 (23) Г1риоритет 27,0973 (32) 28.09.72
Государственный номнтет
Совета й(нннстроа СССР по делам нзобретнннй н открытнй (31) 152817 (33) Канада (43) Опубликовано 15,1 277, Бюллетень N ". 46 (45) Дата опубликования описания 1001.78 (53) УИ,,К 678.4 (088.8) (72) Автор изобретения
Иностранец
Джордж Фениак (Канада) Иностранная фирма Полизар Лимитед (Канада) (71) Заявитель (54) ВУЛКАНИЗУЕМАЯ РЕЭИНОВАЯ СМЕСЬ.,OR) в оя
ОВ
Изобретение относится к резиновой промымпенности, в частности к разрабстке вулканиэуемой резиновой смеси на основе галоидзамещенного бутилкаучука. 5
Известна вулканизуемая резиновая смесь на основе галоидзамещенного бутилкаучука, выбранного иэ группы: бром-, хлорбутилкаучук, включающий замедлитель (ингибитор подвулканизации или антискорчинг) подвулканизации смеси — борсодержащее соединение борную кислоту или ее ангидрид 111;
Данный Ингибитор не Обеспечивает необходимого эффекта замедления подвулканизации реэиновой смеси на основе галоидзаментенного бутилкаучука..
Цель иэоюретыиия состоит в повышении эффекта замедления подвулканизации вулканизуемои резиновой смеси X на основе гал@идзаметаюнного бутилкаучука.
Поставленная цель достигается использованием в качестве ингибитора подвулканизации борсодержащего сое- 25 динения формулы-радикалы гидрокарбида
2 где К,,, (т — радикалы гидрокарбида с CI=I1„ в количестве 0,5 — 5 вес.ч. на
100 вес.ч. каучука (включая алкил, циклоалкил, арил, аралкил, алкенил, алкарил).
В смесь на основе галоидэамещенного каучука можно вводить другие синтетические и натуральные каучуки.
Пример 1. Бромбутилкаучук, содержащий 2,2 вес.Ъ брома, смешивают
d в смесителе при 102 С с использованием следующих компонентов (г):
Бромбутилкаучук 100
Сажа газовая 62,5
Стеариновая кислота 1,0
2-Меркаптобенэотиаэилсульфид 1,25
Масло 14,0
Смола для придания адге зни 4,0
Окись цинка 5,0
Сера 0,5
На 100 г каучука добавляют 1,0 г три-н-бутилбората путем перемешивания в барабане при 30 С. Время подвулканизации по Муни определялось при
135 С на каждом образце и на контрольном образце, не содержащем добавок.
Время подвулканиэации для контроль584796
76,0
12,0
Масло
Парафин
К 1200 r каучука добавляют при
30 С следующие ингредиенты вулканизации (r): 22,0 окиси цинка, 3,7 серы, 5,5 2-меркаптобензотиаэилдисульфида и 9,0 Вултака 5, который является алкилфенолдисульфидом. 150 r полученной смеси смешивают с различным количеством трн-н-бутилбората при 30 С. Для сравнения были получены также образцы, состоящие из тонкодисперсной окиси магния, которая употреблялась в качестве замедлителя подвулканизации. Время подвулканизации по Муни определялось, как в примере 1.
Результаты приводятся в табл. 1.
Т а блица 1
II0
Три-н-бутилборат
5,38
9.0
0,5
22.38
23.22
2,0
5 0 (), 5
Окись магния
6.49
2,0
8.54
5,0
8.14 эуют хлорбутилкаучук и различные борсодержащие соединения. Хлорбутилкаучук имел вязкость по Муни (МЛ-1 + 12 при 125 С) 50 и содержание хлора 1,1 вес.В. Для сравнения использовалась также окись магния. Время подвулканизации по Муни при 135 С показано в табл.2.
Т а блица 2
8.42 йнгидрид борной кислоты
1,02
1,02
1,02
1,02
1,02 ного образца составляло 10 мин 12 с, для вещества с содержанием три-н-бутилбората 12 мин 7 с.
Tl p и м е р 2. Иллюстрирует эффект действия боросодержащего соединения на улучшение подвулканиэационных характеристик смесей, содержащих бромбутилкаучук вместе с другими каучуками.
Получают маточную смесь путем смеФ щения в смесителе прн 102 С следующих ингредиентов (г):
Этиленпропиленовый каучук 160
Бромбутилкаучук 180
Диеновый каучук 100
Смокед шит 360
Стеариновая кислота 8,0
Газовая сажа 400,0
Количество добавки, вес.ч. на 100 вес.ч. каучука
Пример 3. Иллюстрирует эффект действия различных борсодержащих соединений на улучшение подвулканизационных характеристик смесей, содержащих хлорбутилкаучук и другие каучуки.
Повторяют технологию примера 2, но вместо бромбутилкаучука испольТриметилборат
Три-н-бутилборат
Трнфенилборат
Трициклогексилборат
Окись магния
Время подвулканизации по Муни, мин.с
14.30
18.56
19.30
19.38
17.25
11.00
584796
Формула изобретения
Составитель С. Кравцов
Редактор Е. Корина Техред Н.Андрейчук Корректор Л.Небола
Заказ 4626/721 Тирам 610 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал IIIIII Патент г. Ужгород, ул. Проектная, 4
Сопротивление годвулканиэации галоидзамещенного бутилкаучука существенно улучшается при использовании смесей по изобретению, применение боросодержащих веществ в соответствии с изобретением более эффективно
5 для замедления подвулканизации, чем использование для этой цели окиси магния или борного ангидрида.
Вулканизуемая резиновая смесь на основе галоидэамещенного бутилкаучука, выбранного из группы: бром-, хлорбутилкаучук, включающий замедлитель подвулканизации смеси — борсодержащее соединение, о т л и ч а ю щ а яс я тем, что, с целью повышения эффекта замедления подвулканизации, последняя содержит в качестве замедлителя подвулканизации борсодержащее соединение формулы
031
3 ОВ2
03 где,, 1 1 — радикалы гидроl карбида с C< — gg„ в количестве 0,5 — 5 вес.ч. на
10 вес.ч. каучука.
Источники информации, принятые во внимание при экспертизе:
1. Патент СШЛ У 1540580, кл. 260-45.7, 1928.
