Реферат

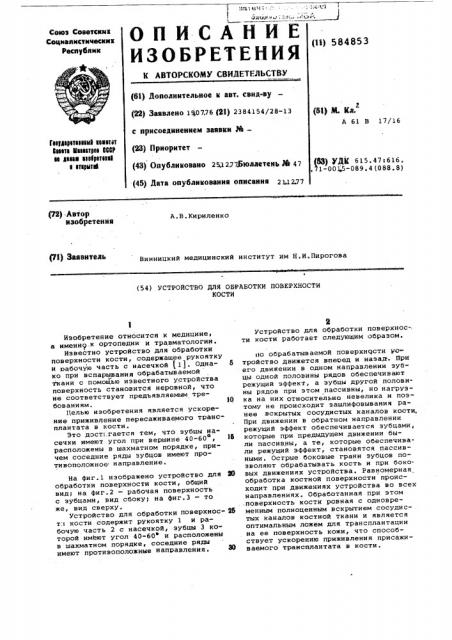

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сеаетсинк

Сецнапнстннесинк

Республик (11) 58485З (61) Дополнительиое к авт. санд-ву (22) Заявлено 1ф0776 121) 2384154/28-13 с присоединением заявки р(в— (И) 0риорнтет (43) Опубликовано 251 2.773толлетень М 47 (45) Дата опубликования описания 2 1,1277 (51} М. Кл.

A 61 В 17/16

Гвщврвтвввай ввавтвт

Ввввта йввввтрвв вввр вв ввааи вавврвтвввв в втвритвв

Щ ) УДК 615.47 616.

1-00), 5-089.4(088.8) (72) .Автор изобретения

A.Â.Êèðèëåíêa

Винницкий медицинский институт им Н.И.Пирогова (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПОВЕРХНОСТИ

КОСТИ

Изобретение относится к медицине, а именно.t< ортопедии и травматологии.

Известно устройство для обработки поверхности кости, содержащее рукоятку и рабочую часть с насечкой 11). Одна- б ко при вспарывания обрабатываемой ткани с помощью известного устройства поверхность становится неровной, что не соответствует предъявляемым требованиям. ЗО

1(елью изобретения является ускорение приживление пересаживаемого трансплантата в кости.

Это дост .гается тем, что зубцы насечки имеют угол при вершине 40-60, та расположены в шахматном порядке, причем соседние ряды зубцов имеют противоположное направление.

На фиг.1 изображено устройство для Ю обработки поверхности кости, общий вид; на фиг.2 — рабочая поверхность с зубцами, вид сбоку; на фиг.3 — то же, вид сверху.

Устройство для обработки поверхнос- И т: кости содержит рукоятку 1 и рабочую часть 2 с насечкой, зубцы 3 которой имеют угол 40-60 и расположены в шахматном порядке, соседние ряды имеют противоположные направления. 80

Устройство для обработки поверхности кости работает следующим образом. ио обрабатываемой поверхности Ус тройство движется вперед и назад. При

его движении в одном направлении зубцы одной половины рядов обеспечивают режущий эффект, а зубцы другой половины рядов при этом пассивны, но нагрузка на них относительно невелика и поэтому не происходит эашлифовывания ранее вскрытых сосудистых каналов кости, При движении в обратном направлении режущий эффект обеспечивается зубцами> которые при предыдущем движении были пассивны, а те, которые обеспечивали режущий эффект, становятся пассивными. Острые боковые грани зубцов позволяют обрабатывать кость и при боковых движениях устройства. Равномерная обработка костной поверхности происходит при движениях устройства во всех направлениях. Обработанная при этом ,поверхность кости ровная с одновременным полноценным вскрытием сосудистых каналов костной ткани и является оптимальным ложем для трансплантации на ее поверхность кожи, что способствует ускорению приживления присаживаемого трансплантата в кости.

584853

Формула изобретения

Устройство для обработки поверхности кости, содержащее рукоятку и рабочую часть с насечкой, о т л и ч а

Ь щ е е с я тем, что, с целью ускорения приживления пересаживаемого трансплантата к кости, зубцы насечки имеют угол при вершине 40-60в, расположены в шахматном порядке, причем соседние ряды зубцов имеют противоположное направление.

Источники информации, принятые во внимание при зкспертизег

1. Патент ФРГ 9 825131, кл. 30 d

23/02, 1950.

5В4853

Срставитель В.Головин

Техред Н.Андрейчук Корректор й. Лакида

Редактор A.Áåð

Филиал ППП Патент, г.ужгород, ул.Проектная, 4

Закаэ 4912/2 Тираж 677 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
