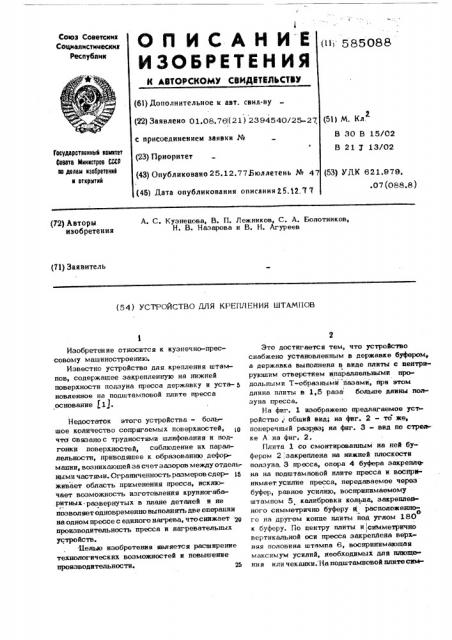

(11 585088

Союз Советсиин

Социалистимескин

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ (61) Дополнительное к авт. свил-ву (51) М. Кл. (22) Заявлено 01.08,76 (21) 239454О/25-27

В 30 В 15/02

В 21 У 13/02 с присоединением заявки № (23) Приоритет

Государотвонньй комитат

Фовотв Мнннотроо СССР но долам нэобратаннй

N OTKPblTNN (43) Опубликовано 25.12 ° 77Бюллетень № 47 (53) УДК 621.979. .07 (088.8) (4б) Бата опубликования описания 25.12. Г7

А. С. Кузнецова, В. П. Лежников, С. A. Болотников, Н. В. Назарова и В. H. Агуреев (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ЙЛЯ КРЕПЛЕНИЯ ШТАМПОВ

Изобретение относится к кузнечно-прессовому машиностроению.

Известно устройство для крепления штампов, содержащее закрепленную на нижней поверхности ползуна пресса державку и уста- а новленное на подштамповой плите пресса основание (1).

Недостаток этого устройства — большое количество сопрягаемых поверхностей, чу связанос трудностями шлифования и подгонки поверхностей, соблюдение их параллельности, приводящее к образованию деформации, возникающей за счет зазоров между отдельными частями. Ограниченность размеров сдер- 1а живает область применения пресса, исключает возможность изготовления крунногабаритных развернутых в плане деталей и не позволяет одновременно выполнять две операции на одном прессе с единого нагрева, что снижает В производительность пресса и нагревательных устройств.

Белью изобретения является расширение технологических возможностей и повышение производительности. 25

Это достигается тем, что устройство снабжено установленным в державке буфером, а державка выполнена в виде плиты с пентрнрующим отверстием ипараллельньтми продольными Т-образными пазами, при этом длина плиты в 1,5 раза больше длины ползуна пресса.

На фиг. 1 изображено предлагаемое уст ройство, общий вид; на фиг. 2 - то же, поперечный разрез; на фиг. 3 - вид по стрелке А на фиг. 2.

Плита 1 со смонтированным на ней буфером 2.. закреплена на нижней плоскости ползуна. 3 пресса, опора 4 буфера закреплена на подштамповой плите пресса и воспринимает, усилие пресса, передаваемое через буфер, равное усилию, воспринимаемому штампом 5 калибровки кольца, закренлеиного симметрично буферу и расположенного на другом конце плиты под углом 180 к буферу. По пентру плиты и симметрично вертикальной оси пресса закрепдена верхняя половина штампа 6, воспринимающая максимум усилий, необходимых для плюще ни я или чеканки. На подщтамповой плите сптм,585088 з Метрично верхним половинам штампа 5 H

6 расположены соответственно нижние половины штампов или основания 7 и 8.

Устройство работает следующим образом.

Плита 1 с буфером 2 за счетценфального отверстия симметрично относительно вертикальной оси пресса устанавливается иа нижней рабочей плоскости ползуна и закрепляется„в, пазах болтами. На плите 1 с буфером 2 в Т-образных пазах устанавли- 1О вают и закрепляют штамп 5 калибровки и правки по плоскости и штамп 6 плющения или чеканки.

При ходе полэуна пресса вниз плита 1 с закрепленными на ней штампами 5 и 6, 15 буфером 2 перемешается вниз, достигая ним. них оснований 7 и 8,.штамп 5 производит . калибровку кольца по диаметру и плоскости, а штамп 6 деформаций плющит по высоте, буфер 2 одновременно со штампов 5 достигает. своей опоры 4, при продолжающемся переме шепни плиты 1 жимает; пружины и восприш » мает нагрузку, равную нагрузке, воспринимаемой штампом 5. Этим самым выравнивается нагрузка, воспринимаемая плитой 1 и ползу1 25 ном 3 пресса.

При ходе ползуна 3 вверх плита 1 возврашает калибровочный штамп 5 и штамп 6 для плюшения, а.также буфер 2 в крайнее верхнее положение. 30

Откалиброванное и выправленное по плоо кости кольцо механически перемещается иа позицию- плющения; плкнпенная заготовка удаляется из под пресса, такое перемещение обеспечивается благодаря ниличию гладких З5 плоскостей оснований 7 и 8 и опоры 4 бу фера.

Предлагаемое устройство для крепления штампов обеспечивает увеличение рабочего пространства пресса для изготовления крупногабаритных, развернутых в плане деталей, что расширяет область применения чеканочных прессов; повышение производительности за счет- одновременного выполнения операций калибровки и плющения с единого нагрева эа один ход пресса; повышение качества заготовки эа счет исключения лишнего нагрева; нормальную эксплуатацию пресса, обеспечивая симметричное относительно вертикальной оси пресса приложенное усилие, исключая перекосы полэуна в его направляющих и сохраняя их от преждевременного износа; выполнение двух операций на одном прессе;, с единого нагрева вместо двух прессов и нагревательных агрегатов.

Формула изобретения

Устройство для крепления штампов, содержащее закрепленную на нижней поверхнос-: ти ползуна пресса державку и расположенное на подштамповой плите пресса основание,о т л и ч а ю щ е еся тем,,что, с пелью расширения технологических возможностей и повышения,производительности, оно снабжено установленным в державке буфером, а державка выполнена в виде плитысцентри» руюшим отверстием и параллельными йродолья ° ными; Т-образными пазами, при этом длияа плиты в l 5 раза. больше длины полэуна пресса.

Источники информации, принятые во внимание при экспертизе:

1. Степанов B. Н. Технология чеканки штампованных деталей и конструкции чеканочных штампов, N. Оборонгиэ, 1954, с. 148, фиг. 66.
