Бетонная смесь для изготовления жаростойких изделий
Иллюстрации
Реферат

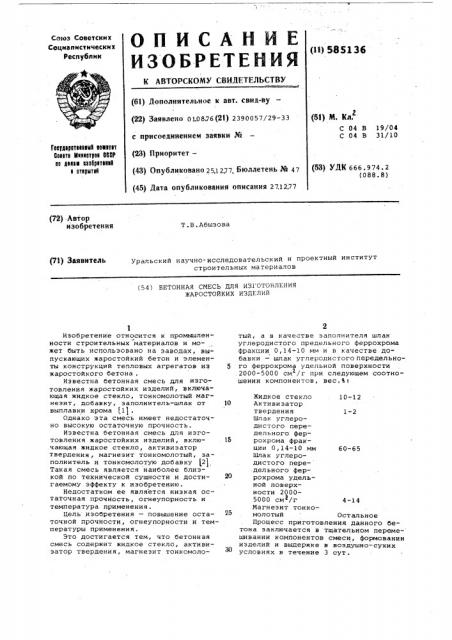

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву
Соквз Советских
Социапистических
Республик
0 ) 585136 (51) М. Кл.
С 04 В 19/04
С 04 В 31/10 (22) Заявлено 020876(2I) 2390057/29-33 с присоединением заявки № (23) Приоритет— (43) Опубликовано 25,1277 Бюллетень № 47
fOC34OjlCTOOIIQI lOIIIOY
Совета Маваатров CCCP ао девам ааобратвнаа а атарытФ (53) УДК 666.974.2 (088.8) (45) Дата опубликования описания 27,12,77 (72) Автор изобретения
Т.В.Абызова
Уральский научно-исследовательский и проектный институт строительных материалов (7в) Заявитель (54) БЕТОННАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ
ЖАРОСТОЙКИХ ИЗДЕЛИЙ
60-65
Изобретение относится к промышленности строительных материалов и может быть использовано на заводах, выпускающих жаростойкий бетон и элементы конструкций тепловых агрегатов из жаростойкого бетона .
Известна бетонная смесь для изготовления жаростойких изделий, включающая жидкое стекло, тонкомолотый магнезит, добавку, заполнитель-шлак от выплавки хрома (1 .
Однако эта смесь имеет недостаточно высокую остаточную прочность.
Известна бетонная смесь для изготовления жаростойких изделий, включающая жидкое стекло, активизатор твердения, магнезит тонкомолотый, заполнитель и тонкомолотую добавку pj
Такая смесь является наиболее близкой по технической сущности и достигаемому эффекту к изобретению.
Недостатком ее является низкая остаточная прочность, огнеупорность и температура применения.
Цель изобретения — повышение остаточной прочности, огнеупорности и температуры применения.
Это достигается тем, что бетонная смесь содержит жидкое стекло, активизатор твердения, магнезит тонкомолотый, а в качестве заполнителя шлак углеродистого предельного феррохрома фракции 0,14-10 мм и в качестве добавки — шлак углеродистого передельно5 го феррохрома удельной поверхности .2000-5000 см /I. при следующем соотно2 шении компонентов, вес,Ъ:
Жидкое стекло 10-12
Активизатор твердения 1-2
Шлак углеродистого передельного фер18 рохрома фракции 0,14-10 мм
Шлак углеродистого пере- дельного феррохрома удельной поверхности 20005000 сма/г
4-14
Магнезит тонкомолотый Остальное
Процесс приготовления данного бетона заключается в тщательном перемешивании компонентов смеси, формовании изделий и выдержке в воздушно-сухих условиях в течение 3 сут.
585136
Таблица 1
Компоненты
Примеры
62
10
1,5
12
14
13 5
Таблица 2
Примеры (г
Показ а.: e:ë.è
270
265
400
380
95
-0,11 — 0,13
17
1380
1250
4Ъ-ная деформация
1400
1290 разр - ение
1480
1550
;.:;неупорность
1400 1200
Сыпучие компоненты смеси перемешивают между собой, после чего в них добавляют жидкое стекло, массу тшательно перемешивают, укладывают в формы с приложением вибрирования, после 3-суточной выдержки образцы — кубы
10«10 10 см подвергают сушке до пос еянного веса и испытанию по методике, Шлак передельного и углеродистого феррохрома, Фракции 0,14-10 мм
Жидкое стекло
Кремнефтористый натрий
Тонкомолотый магнезит
Т:знкомолотый шлак передельного и углеродистого феррохрома
Предел прочности, кгс, ".M при сжатии после сушки после обжига при 1000 С
Остаточная прочность пог:ле
800 С, Ъ
Усадка при максимальной гемлерагуре службы, Ъ
Тйрмостойкость при 800 С (водные теплосмены) Температура деформации при
2 ф нагревании под нагрузкой 2 кгс/см, С начало размягчения температура применения принятой для испытания жаростойких бетонов.
Содержание (вес,%) различных составов смеси приведено в табл. 1.
Результаты испытаний приведены в табл.2.
583136
Формула изобретения
60-65
4-14
Остальное
Составитель Г.Среднева
Техред З.Фанта корректор П.Макаревич
Редактор Т.Зубкова
Заказ 4954/14 Тираж 764 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, г.ужгород, ул .Проектная, 4
Бетонная смесь для изготовления жаростойких изделий, включающая жидкое стекло, активизатор твердения, магнезит тонкомолотый, заполнитель, добавку тонкомолотую, о т— л и ч а ю щ а я с я тем, что, с целью повышения остаточной прочности, огнеупорности и температуры применения, она содержит в качестве заполнителя шлак углеродистого передельного феррохрома фракции 0,14-10 мм и в качестве добавки — шлак углеродистого передельного феррохрома удельной поверхности 2000-5000 см 2/г при следующем соотношении компонентов, вес.Ъ
Жидкое стекло 10-12
Активизатор твердения 1-2
Шлак углеродистого передельного феррохрома фракции 0,14-10 ми
Шлак углеродистого передельного феррохрома удельной поверхности 2000-5000 см /г
Магнезит тонкомолотый
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство СССР
Р 264958, М; кл С 04 В 31/10, 1966.
2. Авторское свидетельство СССР
9 227148, М кл. С 04 В 19/04, 1967.
