Реферат



Вссс .:.i

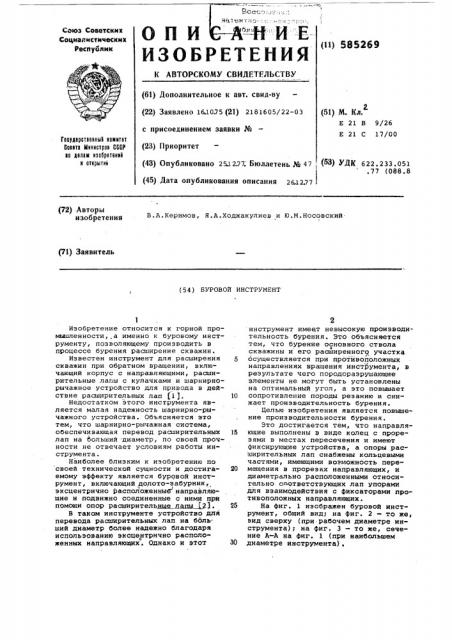

О П И "- - И И -ЕИЗОБРЕТЕНИЯ

Союз Советских

Соввиалистическим

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 16.10.75 (21) 2181605/22-03 с присоединением заявки № (23) Приоритет (51) М. Кл.

Е 21 В 9/26

Е 21 С 17/00

Гав1дарственный комнтвт

Совета Мнннстров СССР ве делам неасретвннй н открытнй (43) Опубликовано 25.12.77. Бюллетень № 47 (оо) УДК 622. 233 ° 051. 77 (088. 8 (45) Дата опубликования описания 26,12.77 (72) Авторы изобретения

В.A.Êåðèìoâ, Я.A.Õoäæàêóëèåâ и Ю.М.Носовский (71) Заявитель (54) БУРОВОИ ИНСТРУМЕНТ

Изобретение относится к горной промышленности,„а именно к буровому инструменту, позволяющему производить в процессе бурения расширение скважин.

Известен инструмент для расширения скважин при обратном вращении, включающий корпус с направляющими, расширительные лапы с кулачками и шарнирнорычажное устройство для привода в действие расшИрительных лап (1).

Недостатком этого инструмента является малая надежность шарнирно-рычажного устройства. Объясняется это тем, что шарнирно-рычажная система, обеспечивающая перевод расширительных лап на больший диаметр, по своей прочности не отвечает условиям работы инструмента.

Наиболее близким к изобретению по своей технической сущности и достигаемому эффекту является буровой инструмент включающий долото-забурник, эксцентрично расположенные направляющие и подвижно соединенные с ними прн помощи опор расширительщтсс латщ (2).

В таком инструменте устройство для перевода расширительных лап на боль ший диаметр более надежно благодаря использованию эксцентрично расположенных направляющих. Однако и этот инструмент имеет невысокую производительность бурения. Это объяснтвется тем, что бурение основного ствола е скважины и его расширенного участка

5 осуществляется при противойоложных направлениях вращения инструмента, в результате чего породоразрушающие элементы не могут быть установлены на оптимальный угол, а это повышает

10 сопротивление породы резанию и снижает производительность бурения.

Целью изобретения является повышение производительности бурения.

Это достигается тем, что направлят5 ющие выполнены в виде колец с прорезями в местах пересечения и имеют фиксирующие устройства, а опоры расШирительных лап снабжены кольцевыми частями, имеющими возможность пере20 мещения в прорезях направляющих, и диаметрально расположенными относительно с ответствующих лап упорами для взаимодействия с фиксаторами противоположных направляющих.

N На фиг. 1 изображен буровой инструмент, общий видт на фиг. 2 — то же, вид сверху (при рабочем диаметре инструмента); на фиг. 3 — то же, сечение A-А на фиг. 1 (при наибольшем

30 диаметре инструмента).

585269

Буровой инструмент включает долото-забурник 1, эксцентрично располорсенные направляющие в виде колец 2 с прорезями 3 в местах пересечения, расширительные лапы 4, подвижно соединенные с направляющими 2 при помощи опор 5, снабженных кольцевыми частями

6, которые могут перемещаться в прорезях направляющих. Направляющие имеют устройства 7 с подпружиненными упорами для фиксации расширительных лап, а кольцевые части опор — диаметрально . расположенные относительно соответствующих лап упоры 8.

Буровой инструмент работает следующим образом.

Вращением вправо бурят основную скважину малого диаметра. В месте расширения включают обратное (левое) вращение. За счет этого эксцентрично рас-Ю положенные направляющие перемещают расширительные лапы от оси скважины на больший диаметр под действием сопротивления забоя вращению. При этом упоры 8 опор расширительных лап про- gg ходят подпружиненные упоры фиксирующих устройств 7. После вращения инструмента на один-два оборота в левом направлении включают правое вращение.

При вращении в правом направлении фиксирующие устройства 7 через упоры

8 передают, вращение расширительным лапам, которые производят бурение скважин большого диаметра. После бурения на заданную глубину вновь. включают левое вращение, отводят расширительные лапы на меньший диаметр и поднимают инструмент.

Использование предложенного бурового инструмента позволяет повысить производительность бурения по сравнению с известным в 1,5-2 раза.

Формула изобретения

Буровой инструмент, включающий до лото-забурник, эксцентрично расположенные направляющие и подвижно соединенные с ними посредством опор расширительные лапы, о т л и ч а ю щ и йс я тем,,что, с целью повышения производительности бурения, направляющие выполнены в виде колец с прорезями в местах пересечения и снабжены фиксирующими устройствами, а опоры расширительных лап снабжены кольцевыми час тями, имеющими воэможность перемещения в прорезях направляющих, и диаметрально расположенными относительно соответствующих лап упорами для взаимодействия с фиксаторами противоположных направляющих.

Источники информации, принятые во внимание при экспертизе:

1. Патент ФРГ Р 1184300, кл. 5а 9/26, 1965.

2. Авторское свидетельство СССР

Р 422846, кл. 21 С 17/00, 1972.

Я-А

Составитель В.Якимов

Техред З.фанта Корректор A.Власенко

Редактор й.Бер филиал ППП Патент, г, Ужгород, ул. Проектная, 4

Заказ 4978/21 Тираж 757 Подлисное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
