Способ регулирования тепловой нагрузки котла
Иллюстрации
Реферат

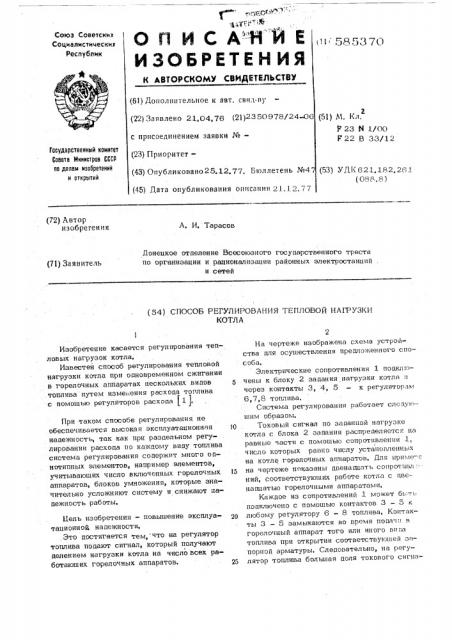

Союз Советских у
ИЗОБРЕТЕН И Я
Социалистических
Республик. 1 585370
К ASTOPCNQMY СВИДЕЛДЬСеВУ (61) Дополнительное к авт. свил-пу (51) М. Кл.
Р 23 1К 1/00
P 22 В 33/12 (22) Заявлено 21,04,76 (21)2350978/24-06 с присоединением заявки №вЂ” (23) Приоритет(43) Опубликовано 25.12.77, Ь|оллетень №4 (45) Дата опубликования описания 2),12.77
Гасударственный комитет
Совета Министров СССР оо делам изобретений и открытий (53) УДК 621. 182. 261 (088,8) (72) Автор изобретения
А. И. Тарасов
Донецкое отделение Всесоюзного государственного треста по организации и рационализации районных электростанций и сетей (71) Заяннтель (54) СПОСОБ РЕГУЛИРОВАНИЯ ТЕПЛОВОЙ НАГРУЗКИ
КОТЛА
Изобретение касается регулирования тепловых нагрузок котла.
Известен способ регулирования тепловой нагрузки котла при одновременном сжигании в горелочных аппаратах нескольких видов топлива путем изме пения расхода топлива с помощьяо регуляторов рясхопя (1 ), При таком способе регулирования не обеспечивается высокая эксплуатационная надежность, так как при раздельном регулировании расхода по каждому виду топлива система регулирования содержит много однотипных элементов, напр имер элементов, учитываюших число включенных горелочных аппаратов, блоков умножения, которые зна« чительно усложняют систему и снижают надежность работы, Бель изобретения — повышение эксплуатационноц надежности, Это достигается тем, что на регулятор топлива подают сигнал, который получают делением нагрузки котла на число всех работаюших горелo÷ных анпаратов, На чертеже изображена схема устройства для осушествленпя предложенного способаа.
Электрические сопротивления 1 подкл.очены к блоку 2 задания нагрузки котла и через контакты 3, 4, 5 — к регуляторам
6,7,8 топлива.
Система регулирования работает следук;-шим образом, }p . Токовый сигнал по заданной нагрузке котла с блока 2 задания распределяется на равные части с помошью сопротивлении 1, чпсло которых равно числу установленных на котле горелочных аппаратов. Для приме" с
15 на чертеже показаны двенадцать сопротпвл:.-. ний, соответствуюших работе котла с пве. надцатью горелочными аппаратами, Каждое из сопротивлений 1 может бь т .. подключено с помошью контактов 3 — 5 к
20 любому регулятору 6 — 8 топлива, Контакты 3 - 5 замыкаются во время подачи в горелочный аппарат того или иного вида топлива при открытии соответствуюшей з»порной арматуры. Следовательно, на регу25 лятор топлива большая доля токового сигпа3II
585370!
ПИ Заказ 5030/32 Тираж 725 Подписное.Филиал ППП "Патент", г. Ужгород, уп. Проектная, 4 ла с блока задания 2 будет поступать тогда, когда к нему подключено больше сопротивлений, величина тока в которых характеризует заданную нагрузку горелочньн аппаратов.
Способ регулирования тепловой нагрузки котла, при котором на регулятор топлива подают сигнал, получаемый делением нагрузки котла на число всех работающих горелочных аппаратов, повышает аксплуатационную надежность, Формула изобретения
Способ регулирования тепловой нагрузки котла при одновременном сжигании в горелочных аппаратах нескольких видов топлива путем изменения расхода топлива с помошью регуляторов расхода о т л ич а, ю ш и и с я тем> что, с целью повышения эксплуатационной надежности, на регулятор топлива подают сигнал, который получают делением нагрузки котла на число всех работающих горелочных аппаратов.
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство СССР № 162273, кл, F 23 8 3/ОО, 1964.
