Гидростатический уровнемер
Иллюстрации
Реферат
Союз Соаетскик
Соцналнстннеских
Ресиублик

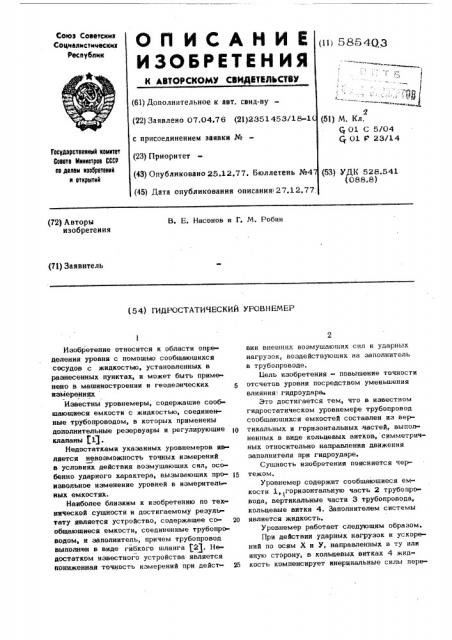

ОП ИСАН ИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДВТИЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 07.04.76 (21)2351453/18-1 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.12.77. Бюллетень №4 (11) 58-54ЦЗ
Р., ГЯ
«Ю » (51) М. Кл. 01 С 5/04
Q 01 Р 23/14
Государственный комитет
Совете Министров СССР
h0 делам изобретений
Н OTKPblTNK (53) УДК 528 541 (088.8) (45) Дата опубликования описания 27.12.77. (72) Авторы изобретения
В. Е, Насонов и Г. М. Робин (71) Заявитель (54) ГИДРОСТАТИЧЕСКИЙ УРОВНЕМЕР
Изобретение относится к области определения уровня с помощью сообщающихся сосудов с жидкостью, установленных в разнесенных пунктах, и может быть применено в машиностроении и геодезических 5 измерениях
Известны уровнемеры, содержащие сообщающиеся емкости с жидкостью, соединенные трубопроводом, в которых применены дополнительные резервуары и регулирующие р клапаны (1).
Недостатками указанных уровнемеров является невозможность точных измерений в условиях действия возмущающих сил, особенно ударного характера, вызывающих про- 15 извольное изменение уровней в измеритель иых емкостях.
Наиболее близким к изобретению по технической сущности и достигаемому резуль» тату является устройство, содержащее со- 20 общающиеся емкости, соединенные трубопроводом, и заполнитель, причем трубопровод выполнен в виде гибкого шланга ) 2 (. Недостатком известного устройства является пониженная точность измерений при дейст 25 вии внешних возмущающих сил и ударных нагрузок, воздействующих на заполнитель в трубопроводе.
11ель изобретения - повышение точности отсчетов уровня посредством уменьшения влияния! гидроудара.
Это достигается тем, что в известном гидростатическом уровнемере трубопровод сообщающихся емкостей составлен из вертикальных и горизонтальных частей, выполненных в виде кольцевых витков, симметричных относительно направления движения заполнителя при гидроударе.
Сущность изобретения поясняется чертежом, Уровнемер содержит сообщающиеся емкости 1, горизонтальную часть 2 трубопровода, вертикальные части 3 трубопровода, кольцевые витки 4. Заполнителем системы является жидкость.
Уровнемер работает следующим образом.
При действии ударных нагрузок и ускорений по осям Х и У, направленных в ту или иную сторону, в кольцевых витках 4 жидкость компенсирует инерциальные силы пере585403
«В распределением давлений Р, Р>, и Р®, Р что уменьшает влияние гидроудара в частих
2 и 3 трубопровода и возмущение уровня в сообщающихся емкостях 1. Равенство давлений определяется симметрией инерциаль- s ных масс заполнителя, что требует симмм рин выполнения колец.
Уровнемер позволяет увеличить точность регистрации уровня в условиях действия ударных нагрузок и возмущающих ускорений.
Источники информации, принятые во внимание при экспертизе:
1. Миронович М. И. Краткий каталогсправочник по маркшейдерско-геодезическим
15 приборам, М., "Недра", 1972, с. 117-121.
2. Авторское свидетельство СССР
М 126620, кл. ф01 С 9/22, 1960.
Формула изобретения
Гидростатический уровнемэр, .сддержащий сообщающиеся емкости, соединенные тру бопроводом, и заполнитель, о т л и ч а юшийся тем, что, с целью повышения точности отсчетов уровня посредством уменьшения влияния гидроудара, трубопровод сообщающихся емкостей составлен иэ горизонтальных и вертикальных частей, .выполненных в виде кольцевых витков, симметричных относительно направления движении заполнителя при гидроударе.
