Устройство для воспроизведения фазомодулированных сигналов

Устройство для воспроизведения фазомодулированных сигналов

Иллюстрации

Показать все

Реферат

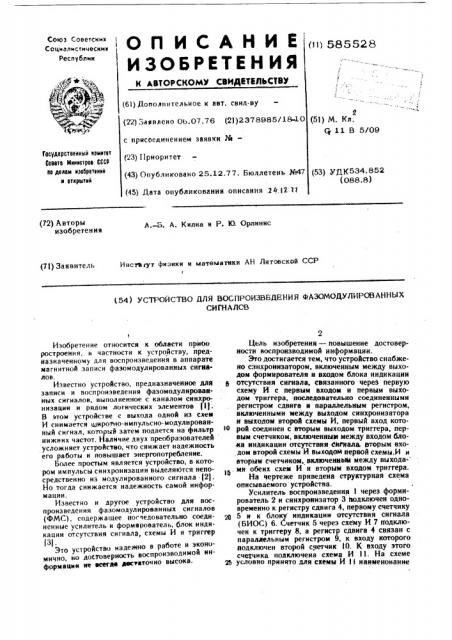

Союэ Советских (11) 585528 циапистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. спид-ву (22} Заявлено 04.07.76 (21)2378885/1Ü4.0 с присоединением заявки ¹(23) I1ðè0ðèòåò (43) Опубликовано 25.12.77. Бюллетень №47 (45) Дата опубликования описания .24,!1 П (51) М. Кп.

Q ll В 5/09

Государственный намнтет

Саввта Мнннатраа СССР аа делам нзабретвннй н атнрытнй (53) УПК534 852 (088.8) (72) Авторы изобретения

А.-В. А. Килна и P. Ю. Орлинис

Инсгвгут физики к математики АН Лиговской CCP

I (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ФАЗОМОДУЛИРОВАННЫХ

СИГНАЛОВ

Изобретение относится к области приоо ростроения, в частности к устройству, предназначенному для воспроизведения в аппарате магнитной записи фазомодулированных сигналов.

Известно устройство, предназначенное для записи и воспроизведения фазомодулированных сигналов, выполненное с каналом синхронизации и рядом логических элементов 1 Ц.

В этом устройстве с выхода одной из схем

И снимается цэиротно-импульсно-модулированный сигнал, который затем подается на фильтр нижних частот. Наличие двух преобразователей усложняет устройство, что снижает надежность его работы и повышает энергопотребление.

Более простым является устройство, в котором импульсы синхронизации выделяются непосредственно иэ модулированного сигнала 12).

Но тогда снижается надежность самой информации.

Известно н другое устройство для воспроизведения фазомодулированных сигналов (ФМС), содержащее последовательно соединенные усилитель и формврователь, блок индикации отсутствия сигнала, схемы И и триггер

13) .

Это устройство надежно в работе и экономично, но достоверность воспроизводимой информацыи m всегда дес аточно высока.

Цель изобретения — повышение достоверности воспроизводимой информации, . Это достигается тем, что устройство снабжено синхронизатором, включенным между выходом формирователя и входом блока индикации отсутствия сигнала, связанного через первую схему И с первым входом и первым выходом триггера, последовательно соединенными регистром сдвига и параллельным регистром, включенными между выходом синхронизатора и выходом второй схемы И, первый вход кото 0 рой соединен с вторым выходом триггера, первым счетчиком, включенным между входом блоета индикации отсутствия сигнала, вторым входом второй схемы И выходоал первой схемы.й и вторым счетчиком, включенныМ между выхода-

lS мн об их схем И и вторым входом триггера

На чертеже приведена структурная схема

Описываемого устройства.

Усилитель воспроизведения 1 через формирователь 2 н синхронизатор 3 подключен одновременно к регистру сдвига 4, первому счетчику

2й 5 и к блоку индикации отсутствия сигнала (БИОС) 6. Счетчик 5 через схему И 7 подключен к триггеру 8, а регистр сдвига 4 связан с параллельным регистром 9, к входу которого подключен второй счетчик 10. К входу этого счетчика подключена схема И 11. На схеме

Ж условно принято для схемы И 11 наименование

585528 первой схемы, а для схемы 7 — второй схемра

И. К входному зажиму 12 может быть подключена магнитная головка воспроизведения (на чертеже не показана) .

После усиления и формирования на выходе формирователя образуются короткие импульсы, а на выходе синхронизатора две последовательности импульсов: одна соответствует кодовым сигналам, а другая — сннхронизирующим. Кодовые сигналы поступают на регистр 4, синхрониэирующие — на счетчик 5. Выходной им- щ пульс с этого счетчика подается на схему И 7, открытую триггером после окончания предыдущей кодовой последовательности. Это происходит эа счет того, что вступают в работу

БИОС 6 н схема И l I. При правильном воспроизведении кодовой группы импульсов выходной 1в импульс счетчика 10 появляется в момент вре. менн воснронэведения последнего разряда, прй этом триггер изменяет свое состояние, закрывая схему 7 н открывая схему ll. Поэтому импульс БИОС 6, вырабатываемый после окончания кодовой группы, проходит через схему 11, ïîäòâåðæäàåò исходные состояния обоих счетчиков и опрокидывает триггер, подготавливая этим устройство для воспроизведения следующей кодовой группы. При возникновении выпадения сигнала в воспронэводймой кодовой группе блок 6 выдает импульс до заполнения Q счетчика 10 и он не проходит закрытую схему

1l. Поэтому недостающие разряды на выход устройства будут выданы из следующей кодовой группы. После заполнения счетчика 10 его выходной импульс опр кидывает триггер, за. прещая этим выдачу кода на выход устройст-30 ва до конца воспроизводимой данной кодовой группы.

Повышение достоверности работы ус ройства обусловливается тем, что практически нсключается сдвиг всего оставшегося воспроизводимого массива информации при выпадении сигнала и при ложных запусках устройства в паузах между кодовыми группами. Это позволяет уменьшить затраты на перепроверку информации и повысить экономичность по расходованию носителя.

Формула изобрег . сия

Устройство для воспроизведения фаэомодулированиых сигналов, содержащее последовательно соединенные усилитель н формирователь, блок индикации отсутствия сигнала, схемы И и триггер, отличаюи4ееся тем, что, с целью повышения достоверности воспроизводимой информации, оие cíàáæåíî Сиихронйэаторрм, включенным между выходом формирователя н входом блока индикации отсутствия сигнала, связанного через первую схему И. с первым входом и выходом триггера, последовательно соединенными регистром .сдвига и параллельным регистром, включенными между выходом синхронизатора и выходом второй схемы И, первый вход которой соединен с вторым выходом триггера, первым счетчиком, включенным между входом блока индикации отсутствия сигнала, вторым входом второй схемы И и выходом первой схемы И, н вторым счетчиком, включенным между выходами обеих схем И и вторым входом триггера, Источники информации, принятые во внимание .при экспертизе:

l. Патент США № 328?505, кл. !79 — 100.2, 1966.

2. Патент США № 3299414, кл. 340 — !74.1, 1967.

3, Авторское свидетельство СССР № 416736, М.кл, G 1l В 5/06, 1971.
