Реферат

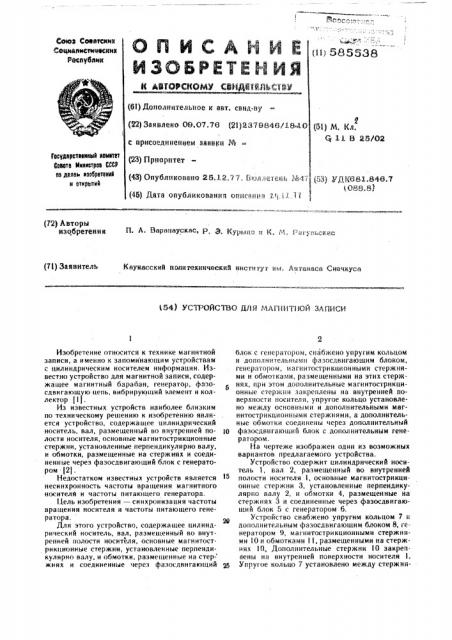

РО;

ОЛИСЛНИИ

ЙЗОБРЕТЕИ ЙЯ

К АВХОРСНОМУ СВЙДЙПДЬС1ВУ (61) Дополнительное к an. спид-ву (5Ц М, Ил.

С 1А В 25/О2 (22) Заявлено ОО,О7.76 (21)287984673. с присоединением заявки М(23) Приоритет (43) 0IiублпкОвано 25,,1,2 / 7, 1)л1lffетепь тф4 (45) Дата опубликования GfIHf.IIIIIIя off. I L, 1 I

I1cyaalB t11f1I1I1w> 1I

6цавте Мннхстроа ВОСР

IIII делам кзобрвтеай и открытий (53) УД1(68Х.846.7 т, О88.8) (72) Авторы изобретения

П. А. Варапауоаао, р (71) Заявитель

Каунасский и Опя текнячвокий и но тн г г BM.- .А н танаоа С нечкино а (54) YCTPQACTBG ДЛЯ МАГН11Т1ЮЙ ЗАПИСИ

Изобретение относится к технике магнитной записи, а именно к запоминающим устройствам с цилиндрическим носителем информации. Известно устройство для магнитной записи, содержащее магнитный барабан, генератор, фазосдвигающую цепь, вибрирующий элемент и коллектор (lj.

Из известных устройств наиболее близким по техническому решению к изобретению является устройство, содержащее цилиндрический носитель, вал, размещенный во внутренней полости носителя, основные магнитострикционные стержни, установленные перпендикулярно валу, и обмотки, размещенные на стержнях и соединенные через фаэосдвигающий блок с генератором 121.

Недостатком известных устройств является несинхронность частоты вращения магнитного носителя и частоты питающего генератора.

11ель изобретения — синхронизация частоты вращения носителя и частоты питающего генератора.

Для этого устройство, содержащее цилиндрический носитель, вал, размещенный во внутренней полости носителя, основные магнитострикционные стержни, установленные перпендикулярно валу, и обмотки, размещенные на стер- жнях и соединенные через фазосдвигающий блок с генератором, снабжено упругим кОльЦОм

B дополнптель«ымн фазосдвигающHM 6JloIIOM, генератором, магнитострикцнонными стержнями и обмотками, размещенными на этих стержнях, при этом дополнительные магнитострикционные стержни закреплены на внутренней поверхности носителя, упругое кольцо установлено между основными и дополнительными магнитострикционными стержнями, а дополнительные обмотки соединены через дополнительный

lO фазосдвигающий блок с дополнительным генератором, На чертеже изображен один из возможных вариантов предлагаемого устройства.

Устройство содержит цилиндрический носитель l, вал 2, размещенный во внутренней полости носителя I, основные магнитострикционные стержни 3, установленные перпендикулярно валу 2, и обмотки 4, размещенные на стержнях 3 и соединенные через фазосдвигающий блок 5 с генератором б, Устройство снабжено упругим кольцом 7 и дополнительным фазосдвигающим блоком 8, генератором 9, магнитострикционными стержнями lO н обмотками 11, размещенными на стержнях 10, Дополнительные стержни 10 закреплены на внутренней поверхности носителя

Упругое кольцо 7 установлено между стержня585538

Формула иэобретегшя

Щ!ИИПИ Заказ 5054/41 Тираж 729 Подниеное

Филиал ППП «Патент>, г Улсгорнл л Гфизлатнн„

3 ми 3 и l0, Дополнительные обмотки l l соединены через дополнительный фазосдвигающий блок 8 с дополнительным генератором 9.

Устройство работает следующим образом

Напряжение генератора 6 через фазосдвигаащий блок 5 подается на обмотки 4, а напряжение генератора 9 через фаэосдвигающий блок

8 н коллекторный блок 12 — на обмотки l l.

Магнитным полем обмоток 4 и > ) возбуждаются колебания магнитострикционных стержней

3 и 10. Под действием сдвинутых по фазе колебаний стержней 3 изменяются силы прижима этих стержней к упругому кольцу 7. Колебания стержней 10 возбуждают тангенцнальнорадиальные волновые колебания упругого кольца 7. Волновыми колебаниями кольца 7 при взаимодействии с магнитострнкциоинымн стер-. жнями 3 приводится во вращение цилиндрический носитель 1.

В установившемся режиме число оборотов носителя равно разнице частот генераторов би9, Предлагаемое изобретение обеспечивает синхронный режим вращения носители с .числом оборотов до 5000 об/мнн при нагружающем моменте до 20 Н/м. 0

Устройство для магнитной записи, содержащее цилиндрический носитель, вал, размещенный во внутренней полости носителя, основные

Ф магннтострнкциониые стержни, установленные перпендикулярно валу, я обмотки, размещенные на стержнях и соединенные через фазосдвигающий блок с генератором, отличшои4еесл тем, что, с целью синхронизации частоты вращения и частоты питающего генератора, оно снабжено упругим кольцом и дополнительными фазосдвигавщмм блоком, генератором, магнитострикцнонными стержнями и обмотками, размещенными на этих стержнях, при этом дополнительные магнитострикционныЕ стержни закреплены на внутренней поверхности носителя, упругое кольцо установлено между основными и дополнительными магннтострикционными стержнямн, а дополнительные обмотки соедииены через дополнительный фазосдвигающий блок с дополнительным генератором. рц Источники информации, принятые во внимание при экспертизе. ! . Авторское свидетельство СССР № 37l6I0, М. кл. G l l В 25/02, l6. 04. 72.

2. Авторское свидетельство СССР M 538433

И. кл. 6 l l В !9/26, 24.07.75,
