Способ получения покрытой подложки

Способ получения покрытой подложки

Иллюстрации

Показать все

Реферат

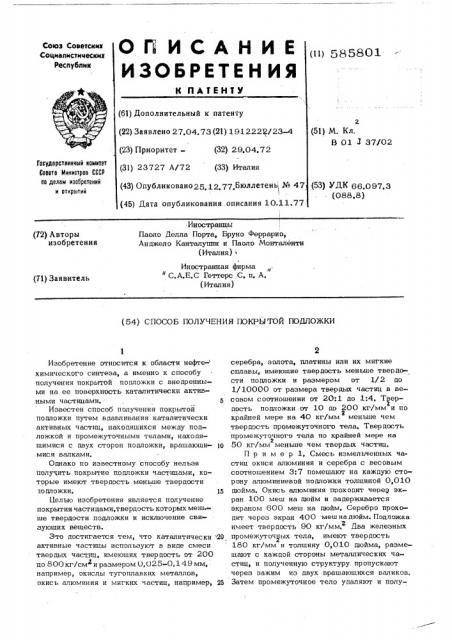

Отв ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

Союз Советских

Социалистичесних

Республик (11) дЯЗЕО

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 27.04,73 (21) 191222 /23-4 (23) Приоритет - (32) 29.04.72 (31) 23727 A/72 (33) Италия (51) М. Кл.

В 01 3 37/02

Гасударственный иомитвт

Совета Министров СССР по делам изобретений и открытий (53) УДК 66.097.3 (088.8) (43) Опубликовано25 12 77 Бюллетень № 47 (4Б) Дата опубликования .описания 10.11.77:

Иностранцы

Паоло, Нелла Порта, Бруно Феррарио, Анджело Канталуппи и Паоло Монталенти (Италия) (T2) Авторы изобретения

Иностранная фирма о С,А,E.Ñ Геттерс С. п. А. (Италия) (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ПОКРЫТОЙ ПОДЛОЖКИ

Изобретение относится к области нефте- химического синтеза, а именно к способу получения покрытой подложки с внедренными на ее поверхность каталитически активными частицами.- 5

Известен способ получения покрытой подложки путем вдавливания каталитически активных частиц, находящихся между подложкой и промежуточными телами, находящимися с двух сторон подложки, врашаюши- ð мися валками, Однако по известному способу нельзя полуЧить покрытие подложки частицами, которые имеют твердость меньше твердости подложки, 15

Целью изобретения является получение покрытия частицами, твердость которых меньше твердости подложки и исключение связующих веществ.

Это достигается тем, что каталитически 20 активные частицы используют в виде смеси твердых частиц, имеющих твердость от 200 цо 800 кг/см и размером 0,025-0„149 мм, Л например, окислы тугоплавких металлов, окись алюминия и мягких частиц, например, 25 серебра, золота, платины или их мягкие сплавы, имеющие твердость меньше твердости подложки и размером от 1/2 до

1/10000 от размера твердых частиц в весовом соотношении от 20:1 до 1:4. Твердость подложки от 10 до 200 кг/мм и по

В крайней мере на 40 кг/мм меньше чем

Ф твердость промежуточного тела. Твердость промежуточного тела по крайней мере на .2

50 кг/мм меньше чем твердых частиц, Пример 1. Смесь измельченных частиц окиси алюминия и серебра с весовым соотношением 3:7 помешают на каждую сторону алюминиевой подложки толщиной 0,010 дюйма. Окись алюминия проходит через экран 100 меш на шойм и задерживается экраном 600 меш на дюйм. Серебро проходит через экран 400 меш надюйм. Подложка имеет твердость 90 кг/мм,,Нва железных промежуточных тела, имеют твердость

180 кг/мм и толщину 0,010 дюйма, размешают с каждой стороны металлических частиц, и полученную структуру пропускают через зажим из двух вращающихся валиков.

Затем промежуточное тело удаляют и полу58580 1 чают твердые частицы внедренными в подложку, а мягкие частицы сцепленными с цодложкой.

Формула изобретений

1. Способ получения покрытой подложки с внедренными на ее поверхность каталитически активными частицами путем вдавливания каФа-. литически активных частиц, нах одящихся между подложкой и промежуточными телами, находящимися с двух сторон подложки, вращаю щимися валками, отличающийся тем, что, с целью получения покрытия частицами, твердость которых меньше твердости подложки и исключения связующих веществ, каталитически активные частицы используют в виде смеси твердых частиц, именмцих твер-

4 дость от 200 до 800 кг/мм- и размером

0,025 - 0,149 мму например, окислы тугоплавких металлов, окись алюминия и мягких частиц, например, серебра, золота, платины или их мягкие сплавы, имеющие твердость меньше твердости подложки и размером от. 1/2 до 1/10000 от размера твердых частиц в весовом соотношении от 20:1 до 1:4, 2. Способ по и. 1, о т л и ч а ю ш и йс я тем, что берут подложки ствердостьюот

10 до 200 IG /ìì.. и Но крайней мере на и у1

40 кг/мм меньше,чем твердсоть промежуточного тела.

3, Способ по п,1,. о т л и ч а ю щ и йс я тем, что берут промежуточное тело с твердостью по крайней мере на 50 кг/мм меньше,чем твердых частиц.

СостаЬитель М. Грачев

Редактор P. Антонова, Texpeh g. фанта, . Корректор С, Шекмар с:

Заказ 4174/25 Тираж 947 Подписное БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", г. жгород, ул. Проектная, 4
